概述

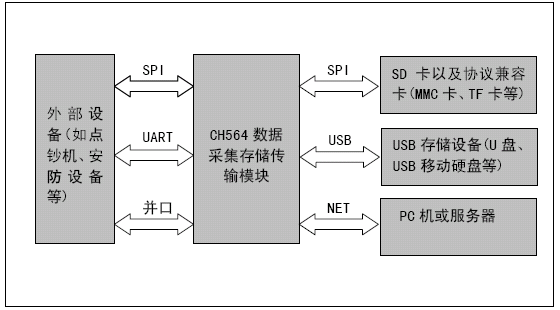

本方案是以CH564為核心芯片的高速數據采集、U盤(SD卡)存儲、網絡(luò )數據傳輸方案。具有單芯片體積小、高性?xún)r(jià)比、高集成度和高穩定性等特點。該方案可以采集串口、SPI口或者并口上的數據，然后以文件的形式存儲到U盤或SD卡等移動存儲設備，同時將采集的數據通過網絡(luò )上傳到PC機或者服務器。并且可以通過存儲設備進行系統參數配置和程序更新升級。

特點

• 數據采集接口支持UART接口、SPI接口或并口。UART接口最高速度可達10Mbps，支持波特率調整；SPI接口最高時鐘頻率可達30MHZ，自帶32級FIFO，支持DMA；并行接口為8位模式，速度最高可達2MB。
• 數據存儲支持USB存儲設備(包括U盤、USB移動硬盤、USB閃存盤、USB讀卡器等)和SD(包括標準容量SD卡和高容量HC-SD卡以及協議兼容的MMC卡和TF卡)。
• 數據傳輸支持10M/100Mbps以太網，支持TCP、UDP和IPRAW三種模式，芯片內置以太網MAC和PHY，無需外部增加其它芯片。
• 簡單易用，客戶無需了解U盤、SD卡相關協議及操作，無需了解FAT文件系統，無需了解TCP/IP協議，即可實現U盤(SD卡)文件的讀寫操作，網絡(luò )數據的傳輸。
• 可通過U盤或SD卡進行系統參數配置以及程序更新升級。
• 可通過串口進行系統參數配置以及程序更新升級。
• 單芯片體積小、高性?xún)r(jià)比、高集成度、高穩定性。
• 可根據客戶需求進行功能重新定制。
