概述

隨著物聯網技術的普及，越來越多的傳統設備出現聯網功能需求。串口作為使用較為廣泛的一種通信接口，串口轉以太網，進行遠程數據傳輸需求逐漸顯現出來。CH9121內部集成TCP/IP協議棧，無需編程，即可輕松實現網絡(luò )數據包和串口數據包的雙向透明傳輸，借助CH9121透傳模塊，客戶可快速實現串口設備聯網，大大降低串口設備聯網難度并縮短產品開發周期。
CH9121網絡(luò )串口透傳模塊集成10M/100M以太網口，支持TCP CLIENT、TCP SERVER、UDP 3種工作模式，串口波特率最高可支持到921600bps，模塊參數可通過上位機軟件輕松配置，方便快捷。

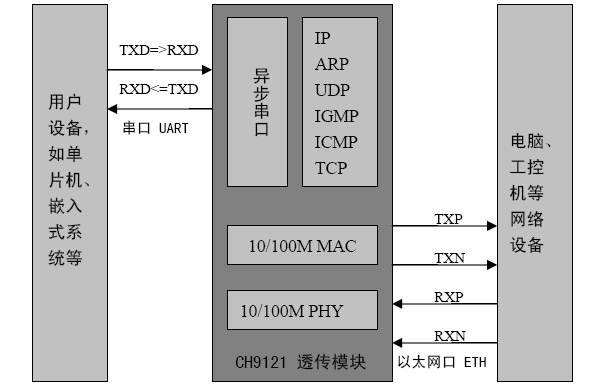

下圖為CH9121網絡(luò )串口透傳模塊應用框圖：

功能與特點

• 內部自帶以太網介質傳輸層（MAC）和物理層(PHY)。
• 實現串口數據和網絡(luò )數據的雙向透明傳輸。
• 支持10/100M，全雙工/半雙工自適應以太網接口，兼容802.3 協議。
• 支持MDI/MDIX 線路自動轉換。
• 工作模式支持TCP CLIENT、TCP SERVER和UDP模式。
• 串口波特率支持300bps ～ 921600bps。
• 串口TTL電平，兼容3.3V和5V。
• 串口支持全雙工和半雙工串口通訊，支持RS485收發自動切換。
• 芯片工作模式、端口、IP等網絡(luò )參數，串口波特率等參數可通過上位機配置。
