概述

本方案是以CH9343為核心芯片的全速USB Android HOST接口控制方案，具有高集成度、低功耗、單芯片體積小等特點，可配置為6種擴展接口。
該方案為安卓手機或平板USB連接外部GPIO、UART、PWM、I2C、SPI主、SPI從協議設備的簡單解決方案。
支持Android 3.1以上的USB主機模式，Android應用可以透過USB實現數據直接通訊，用戶不需要進行任何額外的動作，包括取得Android的Root權限、周邊開發工具包或特別的Kernel驅動程序。另外，用戶也不用擔心安卓系統升級，也不需軟件移植，使用簡單，開發簡易。

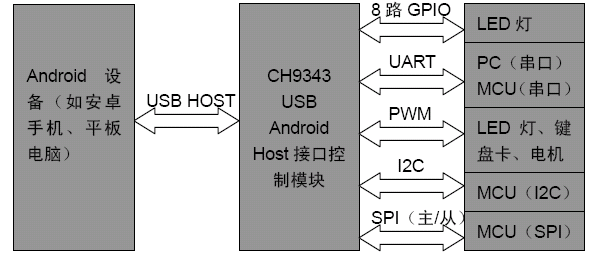

下圖為該模塊的應用框圖：

特點

• 支持5V電源電壓和3.3V電源電壓。
• 支持全速USB傳輸（12Mbps），兼容USB V2.0，外圍元器件只需要晶體和電容。
• 全內置USB協議處理，無需外部編程。
• 3線模式配置引腳。
• 8線通用輸入輸出引腳GPIO。
• 硬件全雙工異步串口，支持串口發送使能、串口接收就緒等傳輸速率控制信號及RS485收發控制信號。
• 提供PWM輸出。
• I2C主機接口，時鐘可調節。
• SPI主/從接口，數據大小端格式可調，主機支持模式0、3，從機支持模式0、1、2、3。
• USB設備配置指示。
• 提供SOP-28無鉛封裝，兼容RoHS。
• 支持Android 3.1以上版本。
• 免驅,不需要安裝USB驅動。
• 體積小,方便攜帶，可以隨時隨地調試。
• 可根據客戶需求進行功能定制。
