2/4口 KVM切換器方案


產品特征

  1. 支持即插即用,無需固件開發和安裝驅動程序;
  2. 支持鍵盤熱鍵、鼠標熱鍵、物理按鍵等多種方式切換;
  3. 支持熱拔插,可隨意增減電腦,無需關機;
  4. 支持自動掃描功能,掃描時間可調節;
  5. 支持USB低速1.5Mbps、全速12 Mbps、高速480Mbps傳輸;
  6. 切換時,鍵盤可保持切換前的狀態;
  7. 切換帶音頻反饋以及指示燈提示;
  8. 最多可支持6個USB設備被共享(僅限鍵鼠口專用方案);
  9. 支持4個USB設備的任意混插,無需為USB設備指定接口(僅限全速高速任意混插方案)。

應用框圖

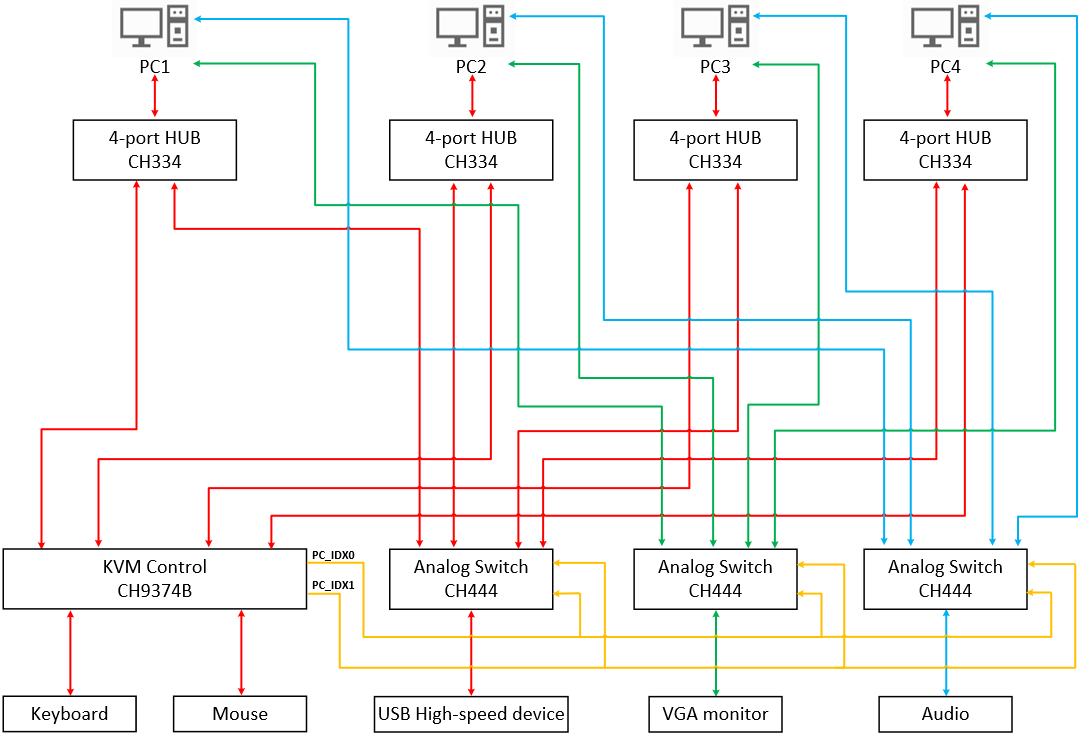

圖1.1 鍵鼠口專用方案整體框圖

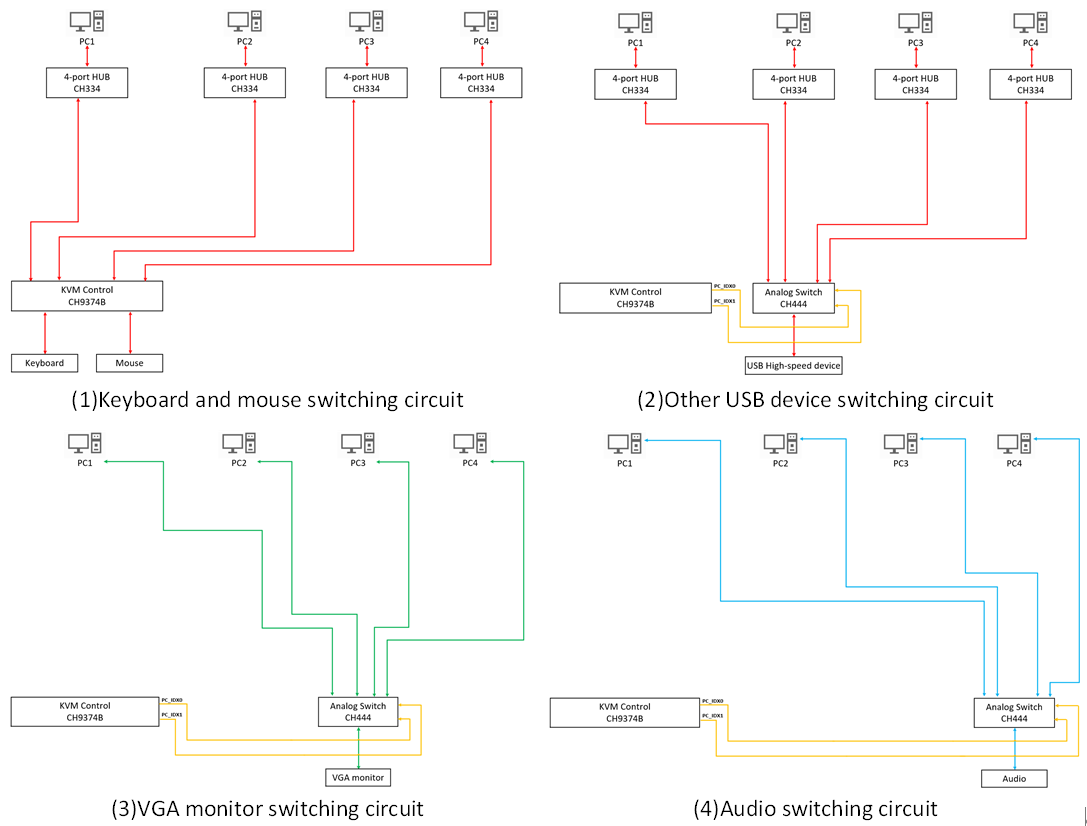

圖1.2 鍵鼠口專用方案各個部分切換電路圖

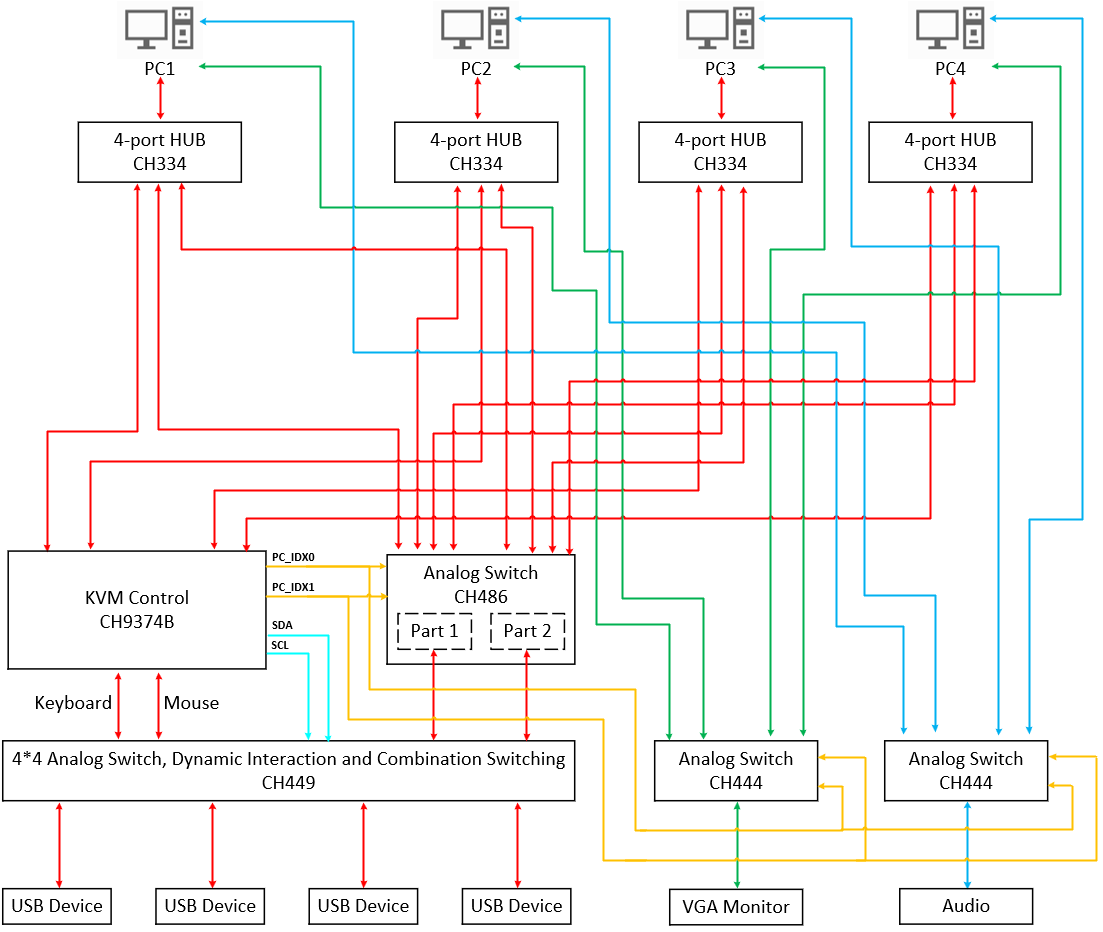

圖2.1全速高速任意混插方案整體框圖

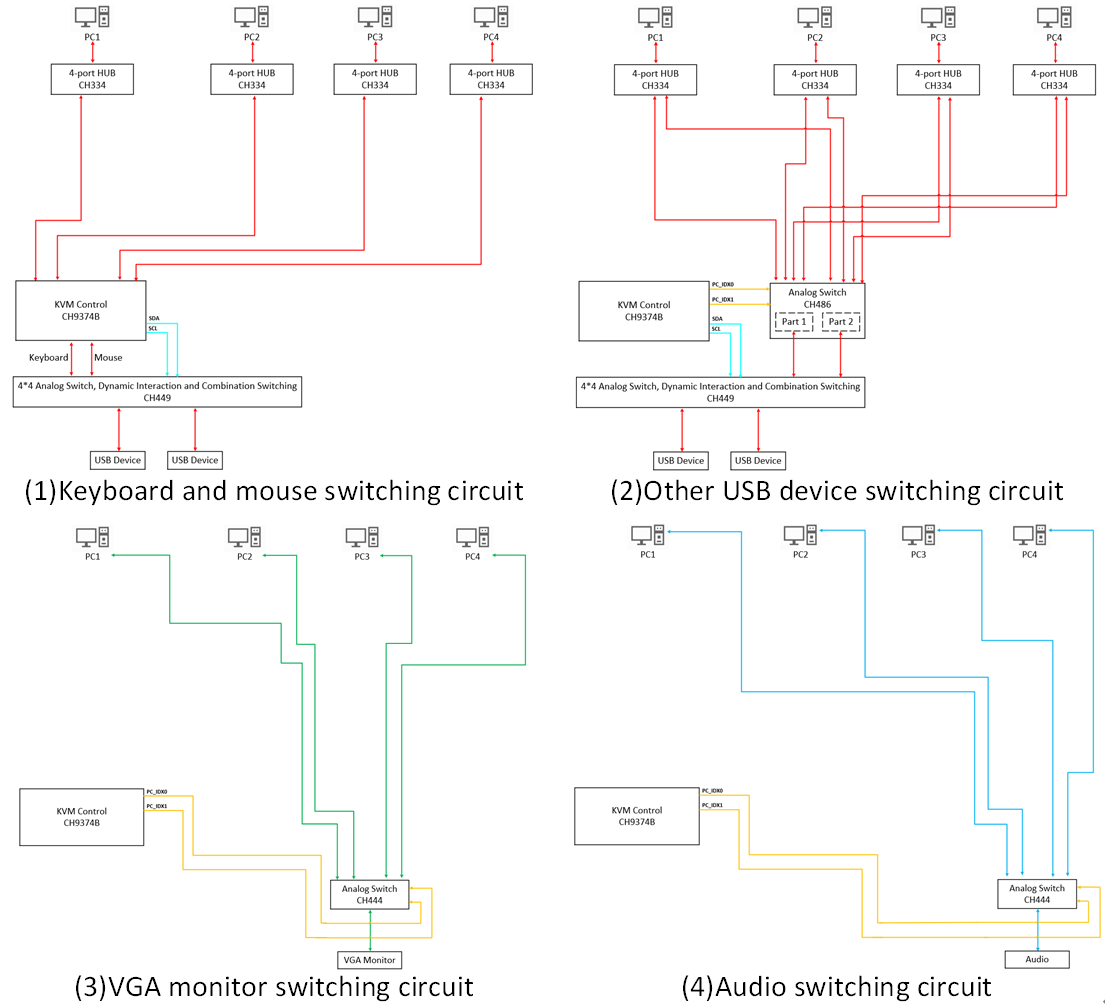

圖2.2 全速高速任意混插方案各個部分切換電路圖

方案說明

  1. 由圖1.1和圖1.2可知,鍵鼠口專用方案主要由USB HUB集線器CH334、4口KVM控制芯片CH9374B以及四選一模擬開關CH444組成。其中,CH9374B主要用于枚舉插入其主機端口的鍵鼠設備,并通過CH334在所有連接的PC上模擬出相同的鍵鼠設備,這樣,在進行KVM切換時,CH9374B可以快速地將鍵鼠數據上傳給用戶指定的PC,而無需PC重新枚舉鍵鼠。同時,CH9374B還通過PC_IDX0和PC_IDX1向CH444提供控制信號,讓音頻、視頻以及USB高速設備(如U盤、打印機等)上報給用戶指定的PC。
  2. 由圖2.1和圖2.2可知,全速高速任意混插方案主要由CH334、CH9374B、CH444、兩路差分高速信號四選一模擬開關CH486以及4*4矩陣差分信號模擬開關CH449組成。當任意USB設備插入時,CH9374B首先會(huì )控制CH449將設備選通至其主機端口,然后枚舉設備,當枚舉到是鍵鼠時,它會(huì )對其進一步枚舉,并通報給PC;當枚舉到為非鍵鼠設備時,它則會(huì )控制CH449將其選通至CH486,并同時給CH486提供控制信號,讓設備上報給用戶選擇的PC。因此,通過該方案,用戶無需牢記每一個設備端口該插入何種設備,從而實現4個設備接口USB設備的任意混插。

其它

  1. 上述兩種方案適用于VGA接口的KVM切換,如需HDMI接口的KVM切換器,只需將圖1.2(3)或圖2.2(3)中的VGA切換電路替換成HDMI切換電路即可;
  2. 如需2口KVM切換器,只需要將CH9374B和CH444分別替換成CH9372B和CH442即可。

技術支持

可以提供2口/4口KVM主體切換部分的原理圖和PCB圖以及評估板實物。
