概述
多樣便捷的USB設備涉及電子產品方方面面,如鍵鼠、打印機、U盤、攝像頭等。根據協議規范,USB是主機和設備之間的一對一通訊方式,如果一臺主機想共享多個USB設備,HUB即可解決此問題。但如果多臺主機想共享一個USB設備,一般需要手動將USB設備從一臺主機端口拔出,然后插入另一臺主機端口,費事費力,而且人為多次插拔,可能帶來物理磨損、靜電損壞等問題。
針對此類需求,現提供一種USBShare(USB共享器或切換器)解決方案。硬件部署后,無需物理端口插拔,通過按鍵開關或者虛擬軟件點擊即可達到多臺USB主機共享一個USB設備,實現快捷高效辦公。
方案說明
方案的主體結構由“模擬開關 + USB MCU + 通訊檢測電路” 構成??蛇x擇USB3.0超高速多選一模擬開關或者USB2.0高速多選一模擬開關,作為多臺主機和共享設備之間的通路橋梁;USB MCU是整個結構的主控單元,需要具有一個或多個USB設備口來節省硬件資源,主要負責模擬開關的切換調度、外部按鍵識別、接收通訊檢測電路反饋以及和不使用共享設備的主機端口進行免驅USB通訊工作。這種方式給未使用共享設備的USB主機端留有軟件申請使用共享設備的通道,通過免驅的USB鏈路聯絡(luò )USB MCU,申請USB共享設備使用權。
手動切換:由物理按鍵方式,選擇當前USB主機通訊共享設備,簡單傳統。
熱鍵切換:由當前USB主機端的軟件申請使用共享設備,想用即用。
方案特點
- 支持USB3.0/USB2.0各類設備
- 無需驅動及外部供電
- 熱鍵切換和手動切換方式
- 通訊忙監測

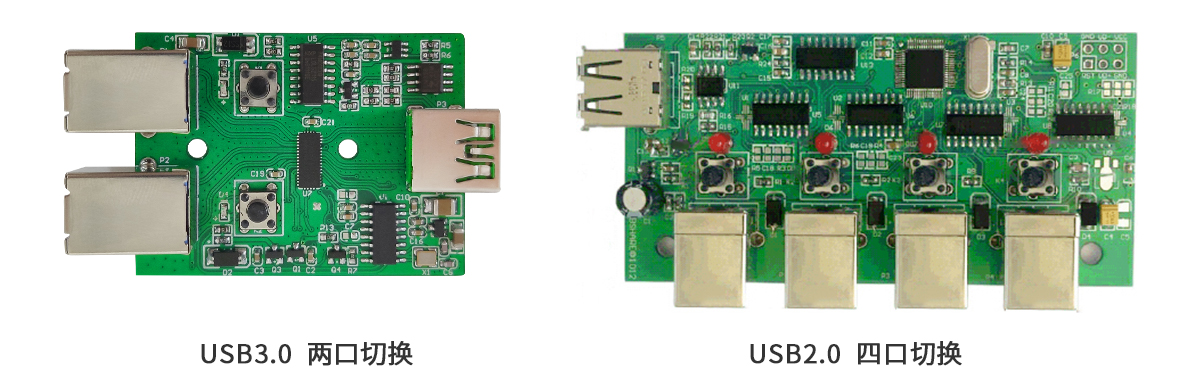

現有USB3.0和USB2.0版本,提供2選1、4選1等USB共享器方案。
可提供完整原理圖/PCB設計以及PC端軟件。
如需樣品,請點擊樣品申請。
了解高速模擬開關,請點擊Analog Switches。
