方案概述
沁恒專注于連接與控制領域,在USB轉接領域深耕多年。提供USB高速/全速轉串口系列芯片,可實現USB轉1/2/4/8路串口,支持串口I/O獨立供電,支持VCP/HID/CDC/AOA轉串口,VCP串口支持硬件流控和高波特率大數據連續傳輸,部分型號支持VID/PID/String等內容配置,支持Windows/Linux/Android/macOS等操作系統。
最新第3代USB轉串口產品擁有如下優勢:
- 內部采用DMA收發,可實現6Mbps波特率連續穩定通訊;
- 內部高度集成,晶振/USB終端電阻/EEPROM全內置;
- 雙電源設計,支持串口IO獨立供電,可支持5V/3.3V/2.5V/1.8V等串口通訊;
- 提供多種封裝,小至3*3mm;
- 支持VID/PID/String等內容配置;
- 內置Unique ID,可實現系統串口號固定及產品加密等;
具體選型時建議根據串口數量、芯片驅動類型、串口波特率支持、封裝類型、串口IO電壓工作范圍、MODEM信號支持、RS485控制信號支持、GPIO信號支持等條件靈活選用。
芯片提供的串口默認為T(mén)TL電平,通過電平轉換芯片可以靈活轉換為RS-232、RS-422、RS-485串口等。應用框圖:

方案選型
本方案所描述內容均為單芯片方案,各型號及主要區別如下:
驅動類型:CDC/HID為系統類驅動;VCP為廠商提供串口驅動,功能多,效率高,建議優先選用。
USB配置:通過專用配置工具可以設置芯片的VID,PID,產品描述字符串等。
外置:通過外接串行EEPROM配置
內置:內置EEPROM
批量定制:支持批量化芯片與串口驅動定制
峰值最大波特率:芯片支持的最高波特率。
流控連續波特率:大數據量連續通訊支持的最高波特率。
MODEM信號:可兼做普通GPIO口使用,其中RTS/DTR用作普通輸出,CTS/DSR/DCD/RI用作普通輸入。如:MCU程序下載場景,可使用RTS/DTR其中一路信號控制復位,另一路信號用于控制MCU進入BOOT下載模式。
除MODEM信號,部分型號提供GPIO、I2C、BLE藍牙等其他通訊接口。
CH9143實現USB轉串口功能的同時增加了BLE無線傳輸通道,實現BLE/串口/USB三向透傳。
沁恒全方位提供多種USB串口驅動程序供選擇,支持Windows/Linux/Android/macOS等操作系統。各類型詳細特點如下:
1、 VCP:使用廠商提供的USB虛擬串口驅動程序,工作時在Windows系統的“端口(COM和LPT)”一欄下會(huì )生成COM口,Linux/Android/macOS系統在/dev目錄下會(huì )生成TTY設備節點。
方案應用特點:
- 支持高速率通訊及硬件流控。
- 功能齊全,支持GPIO等擴展功能。
- 仿真標準串口,用于升級原串口外圍設備,或者通過USB增加額外串口。
- 計算機端串口應用程序完全兼容,無需修改。
- 驅動只需安裝一次也可以聯網自動安裝。
2、CDC:Windows 10及以上的操作系統版本內置CDC串口驅動,以下的系統版本則需要安裝驅動。因CDC類協議和類驅動的原因,CDC串口功能沒有VCP完整,使用上也存在一些差異,具體見如下使用注意事項:
Windows系統CDC串口使用注意點
-> 在串口打開的情況下,不要插拔串口
在串口應用軟件已打開串口狀態下,拔插一次CDC串口設備的USB端,后續應用軟件將無法再打開串口,此時必須重新插拔USB。(與系統自帶CDC串口驅動PnP處理有關)
(注:在WIN 10之前系統版本中有此情況)
-> 串口RTS(Request To Send)信號不支持單獨控制
因CDC-ACM協議的限制和系統集成的CDC類驅動的特性,RTS無法單獨控制,只能在DTR有變化時,DTR和RTS狀態才會(huì )更新至硬件。
-> 不支持串口CTS(Clear To Send)信號
CDC-ACM協議不支持CTS狀態更新。
-> 不支持軟件和硬件流控
CDC-ACM協議不支持串口硬件流控,系統CDC串口驅動不支持軟件流控。
-> 使用串口高波特率時不建議持續傳輸數據,建議在發送間隔內增加延時
使用系統自帶的CDC串口驅動,在串口高波特率(超過115200bps)連續通訊時,有可能會(huì )丟失數據。
-> 在系統睡眠休眠前建議關閉串口,否則有概率在喚醒后串口會(huì )停止接收
在串口應用軟件已打開串口狀態下,Windows主機進入睡眠或休眠狀態,則有概率出現主機喚醒后串口無法再接收數據。此時必須重新開關串口或插拔USB。
(注:在WIN 10之前系統版本中有此情況)
Linux系統CDC串口使用注意點
-> 不支持串口CTS(Clear To Send)信號
CDC-ACM協議不支持CTS狀態更新。
-> 不支持軟件和硬件流控
CDC-ACM協議不支持串口硬件流控,系統CDC串口驅動不支持軟件流控。
macOS系統CDC串口使用注意點
-> 不支持串口Modem輸入信號
因CDC-ACM協議和系統自帶驅動的原因,不支持CTS/DSR/RI/DCD狀態更新。
->不支持軟件和硬件流控
CDC-ACM協議不支持串口硬件流控,系統CDC串口驅動不支持軟件流控。
方案應用特點:
- 支持多功能高速率的 VCP 廠商驅動程序或者部分操作系統內置的CDC類驅動程序。
- 計算機端串口應用程序大部分功能可兼容。
3、 HID:使用操作系統自帶的USB HID設備驅動,USB HID串口在系統上識別為標準HID設備。
方案應用特點:
- 支持免安裝的操作系統內置HID類驅動程序。
- 系統下不生成串口節點,無需手動選擇,同時也實現了一定程度的信息隱藏。
- 數據收發使用USB中斷傳輸,支持最高波特率為:115200bps。
- 需使用系統HID原生API或者WCH提供的動態庫操作串口。
4、AOA:遵循安卓AOA協議,僅用于安卓系統,使用系統自帶的AOA配件驅動,AOA串口在系統上識別為標準AOA配件。
方案應用特點:
- 使用安卓標準Accessory配件庫,實現免驅?xiě)谩?/li>
- 實現安卓設備邊充電邊通訊。
- 對比安卓OTG擴展串口方式,通用性更強。

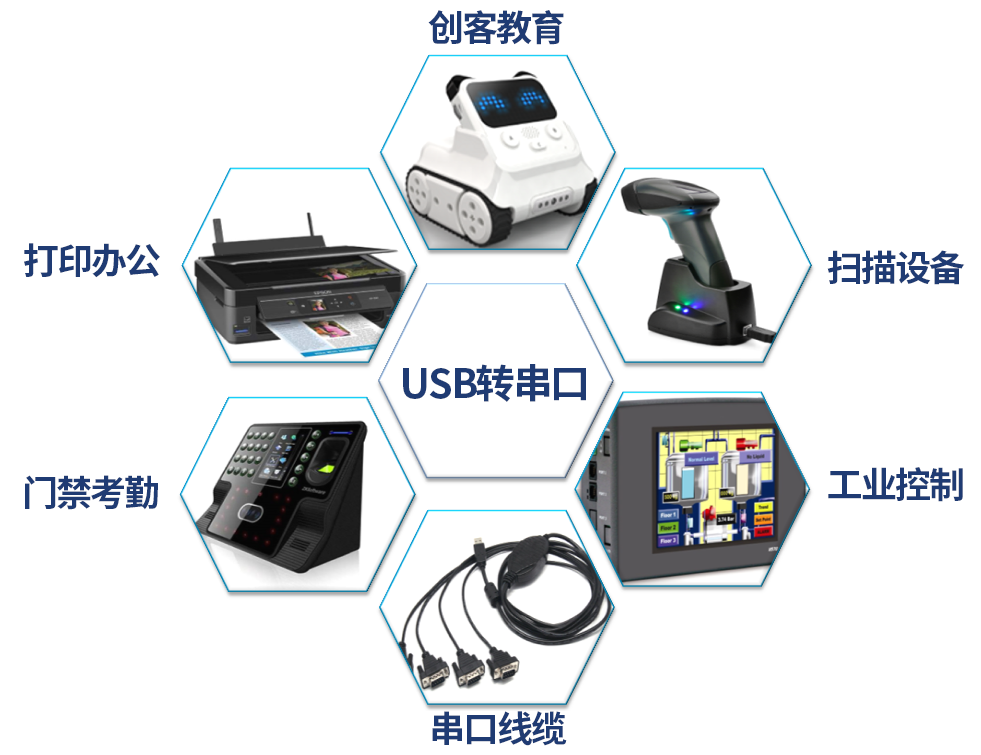

應用場景
資源提供
設計參考資料、開發資料及系統驅動,均可以從沁恒官網上下載,提供上述USB轉1串、2串、4串、8串的芯片與成品板,且提供支持更多串口及各類串口電平的成品板。
其他多串口方案可參考《PCI/PCIe轉多串口及打印口方案》、《多串口擴展芯片方案》,除此之外還可根據客戶需求提供芯片與方案定制。
