概 述
基于8位USB單片機CH554的電容屏轉接器,一端通過IIC與常用電容屏控制芯片相連,一端通過USB口與計算機相連,模擬MultiTouch 類設備,實現IIC接口電容屏控制器到USB接口電容屏控制器的升級。此方案具有即插即用,免驅等特點。示意圖如下:
方案簡介
1、CH554單芯片方案,外圍電路簡單,免晶振,僅需很少外圍器件,可將所占PCB面積降至最低,高性?xún)r(jià)比;
2、電容觸摸屏控制芯片接口轉換,IIC轉USB;
3、目前支持電容觸摸屏控制芯片包括:GT911 、ICNT88X6、FT5406等,如有新的型號需要支持,可以與我司技術聯系進行適配;
4、支持多系統;

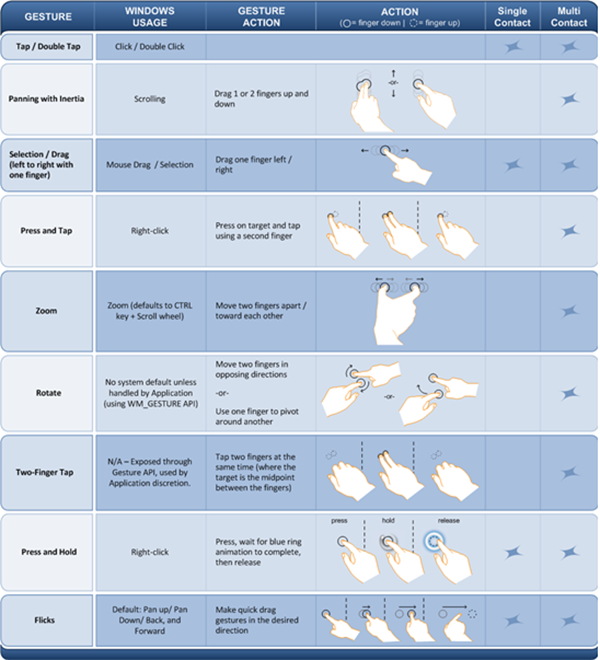

5、功能支持:MultiTouch支持系統筆勢操作及自定義筆勢操作,Win7參考如下:

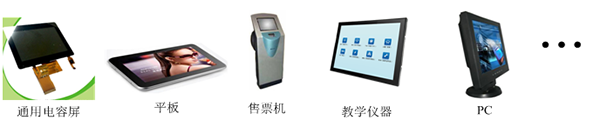

應用場景
方案提供方式
(1)提供電容觸摸屏轉接套片;
(2)提供電容屏轉接DEMO程序及DEMO板進行測試驗證,協助客戶進行開發;
(3)根據客戶需求,增加電容觸摸屏控制芯片支持型號。
