SATA電子盤方案


方案簡介

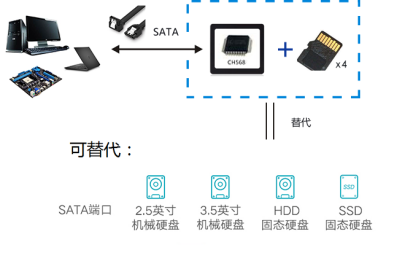

基于CH568單芯片實現的SATA電子盤方案,以CH568 MCU為磁盤驅動器, 1-4張SD卡為存儲介質。串行SATA口連接電腦等主機,實現了本地磁盤存儲、系統啟動盤等功能。
SATA電子盤和普通SATA接口硬盤相比,具有抗震好、靜音、成本低、體積小、容量不限定的優勢;和固態硬盤相比,具有性?xún)r(jià)比高、容量可控的優勢;基于CH568芯片的SATA電子盤方案和同類產品相比,具有速度快、SD卡和系統兼容性高的優勢。



方案特點

  • 抗震動、抗干擾、抗碰撞、解決硬盤易損壞問題;
  • 小巧便攜,安裝方便;
  • SD卡容量無限制,可根據需要選用,避免硬盤空間浪費,節約成本;
  • SDIO高速SD卡接口,兼容市面常用的TF卡、SD卡、eMMC卡等,支持UHS-I;
  • 支持系統啟動,兼容計算機和操作系統類型不限;
  • 連續讀速率可達160 MB/s,支持4張SD卡;

方案實現

CH568集成的SATA控制器支持1.5G和3G模式,通訊傳輸可達150MB/s和300MB/s。 4組獨立的SD控制器可同時提供最大96MHZ的通訊時鐘,每組SD數據傳輸可達48MB/s。 DMA方式進行數據轉移,設置RAM雙緩沖保存數據,節約等待時間,提高速度。 基于CH568的主要特性,針對不同的應用需求,可進行如下設計:

1.容量擴展
N張SD卡進行容量“拼接”,固件進行多張SD卡內塊地址的線性重排,等效電子盤容量為N張SD卡容量總和。

2.速度提升
N張SD卡進行速度“拼接”,固件進行多張SD數據的同時傳輸,等效電子盤訪問速度為單張SD卡的N倍。

3.磁盤備份
通過將N張SD卡劃分為主盤卡和備份卡,在磁盤寫操作時,固件實時寫入主盤卡和備份卡,防止因物理介質損耗導致數據丟失。通過SD卡對拷功能快速實現磁盤還原。

4.加密管理
使用內置多種加密模式,對存儲數據進行部分或全部實現實時加密,提高數據安全性。


5. 多形式電子盤

  形式   磁盤接口   存儲介質
1   USB2.0接口   N張SD卡
 2   SATA接口
 3   SATA接口   USB磁盤
 4   USB2.0接口   SATA磁盤



應用場景

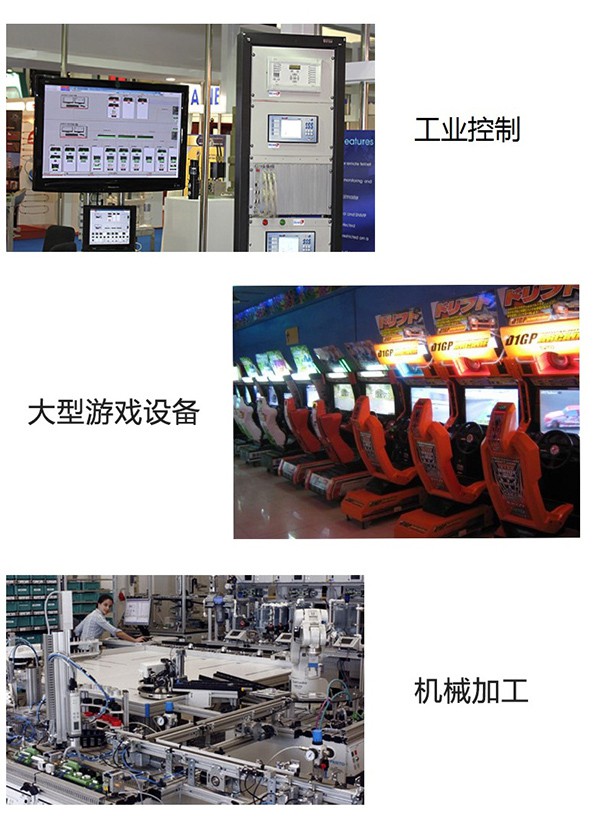

基于CH568芯片的SD轉SATA接口電子盤方案,可以廣泛應用于工業控制、機械加工、數據采集、產品測試等復雜的環境中。

沁恒微電子32位MCU主要型號

型號    主要資源特點
CH568   SATAII主從 + USB2.0主從+ SDIO*4 +加密+串口*4
 CH567   USB2.0主從*2 + SDIO*4 +加密+ 串口*4
 CH563   100M以太網(內置PHY) + USB2.0主從
 CH561   100M以太網(內置PHY) + ADC +串口*2
