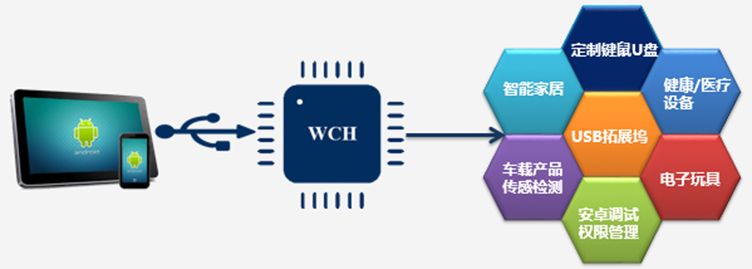

隨著安卓系統與應用的迅速發展,與之相關的外設種類也迅速增多,沁恒電子針對安卓USB產品的類型、應用場景及技術特點推出一系列單芯片解決方案,輕松實現安卓USB產品的開發與應用,如:鍵盤鼠標等HID設備、觸摸屏、掃碼槍、U盤等產品,安卓設備邊充電邊通訊、USB轉換其他接口、模擬電腦操作安卓設備等。
USB 轉接類應用
芯片與方案特色
●通過安卓設備外接芯片可轉接串口、打印口、I2C、SPI、并口等
●USB 轉CDC串口、打印口等驅動為系統內置,可直接使用
●支持串口I/O獨立供電,串口支持最高12Mbps波特率
●硬件接口均支持多種硬件模式與速率且可根據需要定制
適用芯片
CH343、CH342、CH9344、CH340、MCU類方案(CH53X、CH55X、CH56X)
典型安卓應用
USB HID類應用
芯片與方案特色
●標準 HID 類設備,安卓系統內置各種 HID 設備驅動,如鍵鼠、觸摸屏驅動等
●多種設備訪問方式,可配合系統驅動、安卓API或Linux API開發使用
●可自行配置芯片的 VID、PID 及各種字符串描述符,實現定制化
●串口可實現轉接USB HID鍵盤、鼠標、自定義HID設備,支持多種工作和通信模式,靈活切換
適用芯片
CH9329、CH9326、CH9328、MCU類(CH53X、CH55X、CH56X)
典型安卓應用

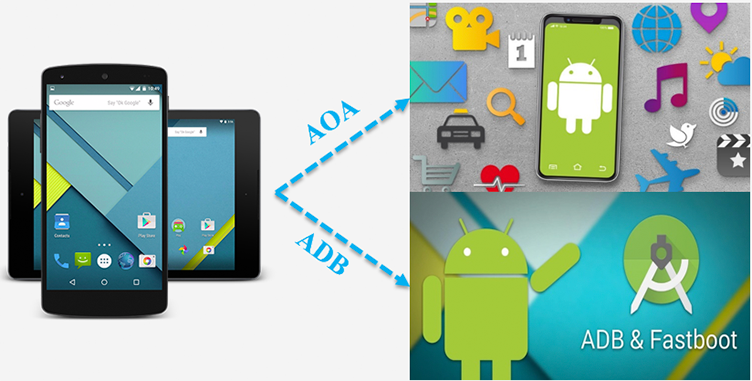

USB ADB應用 安卓系統之 ADB & AOA
此時的硬件連接類似于將安卓設備通過數據線直接連接到電腦,可以滿足與安卓設備通訊的同時對設備進行充電,該模式下安卓 USB 接口可根據需要選擇工作在不同模式下。這里對控制與通訊中應用廣泛的 AOA 與 ADB 模式重點介紹。
USB ADB應用

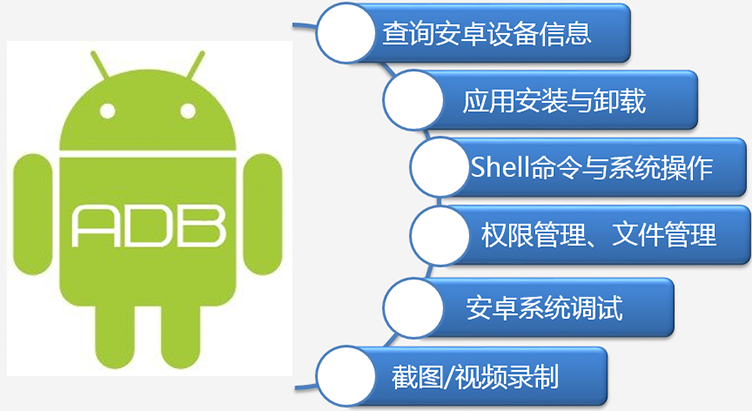

ADB 也即 Android 調試橋 (adb) 是一個通用命令行工具,其允許主機與 Android 設備進行通信。安卓設備上的打開 “USB 調試”選項就是指 ADB 功能,市面上的各類“手機助手”也是基于 ADB 的,因而其功能十分豐富。
芯片與方案特色
●支持 USB-Host 主機模式與 USB-Device 設備模式
●滿足通訊需求的同時可對安卓設備充電
●簡單化配置,輕松替代 PC 使用 adb 的豐富功能
適用芯片
MCU類方案(CH53X、CH55X、CH56X)
典型安卓應用
USB AOA應用
AOA 通訊場景下配件(外設)須遵守 AOA 協議和安卓設備通訊,此協議支持通訊、adb調試、音頻輸出、HID設備模擬等。
芯片與方案特色
●高度集成、低功耗 USB Android Host 接口控制芯片,支持 AOA1.0 & AOA2.0
●滿足通訊需求的同時可對安卓設備充電
●通過芯片可擴展接口:UART、GPIO、PWM、I2C主機、SPI主機或從機
●對比 OTG 外設方案通用性更強
適用芯片
CH9343 、MCU類方案(CH53X、CH55X、CH56X)
典型安卓應用
其他USB類設備應用
除以上提及到的應用,利用我們提供的芯片和定制方案還可以輕松實現很多其他外設。
芯片與方案特色
●支持 USB-Host 主機模式與 USB-Device 設備模式
●底層支持 USB 控制傳輸、批量傳輸、中斷傳輸以及同步/等時傳輸
●支持 USB 全速和高速模式,滿足通訊速度需求
●豐富的硬件接口資源與 USB 例程,輕松實現各類 USB 外設
適用芯片
定制類接口芯片 、MCU類方案(CH53X、CH55X、CH56X)
典型安卓應用
我們的優勢
(1)功能與接口豐富
支持各類常用 USB 設備模擬與通訊
(2)提供多種封裝、內置時鐘
根據產品尺寸與接口靈活選擇
(3)豐富的軟件資源與支持
提供安卓多種方式使用外設的開發資料
(4)支持多種操作系統
產品無需更改即可輕松兼容多種操作系統

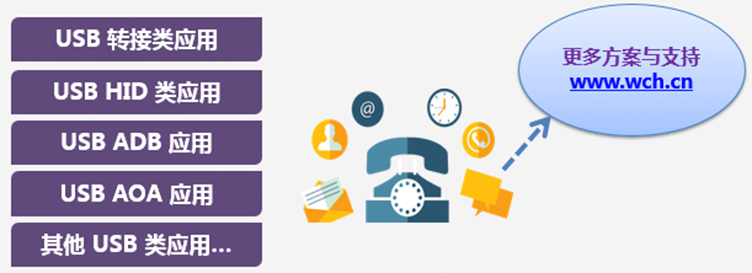

WCH USB 系列芯片與方案針對安卓系統不同場景與條件下的使用,提供更多的型號與功能選擇,還可定制芯片與方案。
