無線充電解決方案


概述

無線充電管理芯片CH246單芯片集成無線充電收發模塊及小信號解碼電路,可輕松實現Qi等各類無線充電方案。CH246支持PD2.0、BC1.2多種協議快充輸入,5W、7.5W、10W、15W無線充電輸出,片內集成FSK/ASK解碼,過壓、過流、過溫檢測保護,集成度高,外部器件少,可廣泛應用于各類無線充電底座支架等設計。
CH246使用OTP工藝,適合需求明確、注重成本優化的充電方案。
Flash工藝的PD及無線充電專用MCU CH641功能更豐富、靈活性更強,可快速構建差異化的無線充電產品。

方案特點

  • 支持5V-12V輸入電壓
  • 支持5W、7.5W、10W、15W無線充電輸出功率
  • 輸入支持PD2.0、BC1.2等多種快充協議
  • 支持半橋、全橋輸出模式
  • 內部集成硬件過壓、欠壓、過溫保護
  • 內部集成電流檢測差分運放,硬件過流保護
  • 內部集成FSK/ASK解調模塊,外部器件只需少量阻容
  • 支持靜態、動態FOD檢測
  • 支持NPO、CBB、X7R電容,使用NPO電容時效率可達85%
  • 獨立2路LED狀態指示燈
  • 典型靜態功耗25mW

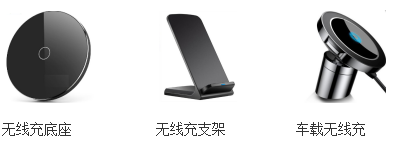

典型應用形式
