概述

安全帶預警系統，實時檢測汽車運行、座椅當前是否有人、是否系上安全帶等狀態，通過LCD屏幕顯示及通過車載音響進行語音播報做出及時預警，并且通過4G模塊將數據上報服務器。
整個系統由服務器、主機和子機組成：子機對座椅和安全帶進行檢測，主機和子機通過2.4G組網，實現主機和子機之間信息的可靠交互，遠程服務器和主機通過4G模塊通訊，實現各車上乘客系帶情況的遠程監控、客流統計、數據存儲、以及對設備的遠程管理等功能。
本方案拓撲結構簡單，主機和子機之間可靈活組網，既適用于已出廠車輛的改裝，也適用于原廠加裝。

運用框圖

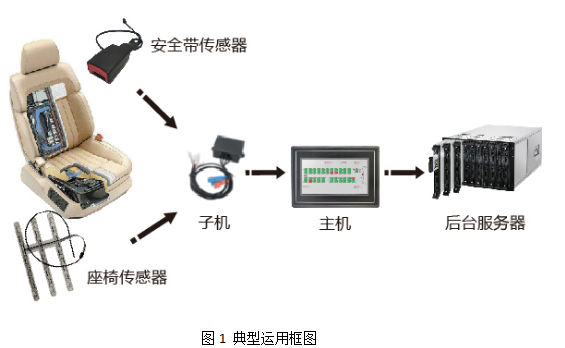

其典型運用框圖如圖1所示：

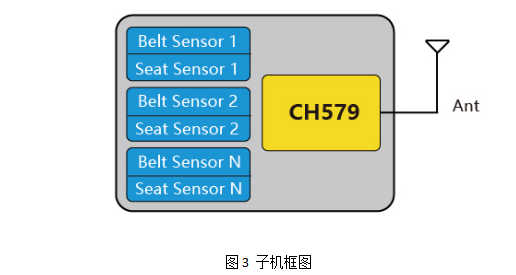

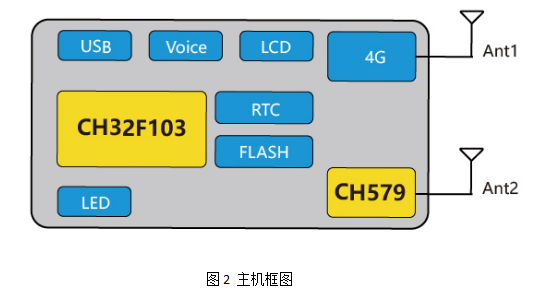

產品內部簡要框圖如下，僅供參考：






功能簡介

• 主機支持寬電壓輸入（12V-36V），子機通過電池供電。
• 主機支持ACC檢測，并通過當前ACC狀態調整系統功耗。
• 主機提供電源、運行、錯誤、聯網狀態等指示燈，指示設備運行狀態。
• 主機和子機通過2.4G組網，1臺主機可連接30臺子機，主機和子機之間組網簡單靈活。
• 單個子機最大同時支持8個座椅和安全帶的檢測。
• 子機檢測座椅傳感器、安全帶傳感器、電池電量等信息，并上報主機，主機接收子機的報警信息，報警信息支持在LCD屏幕顯示，同時也支持接入車載音響系統進行播報。
• 主機支持上報信息至后臺服務器，上報時間間隔可設置。
• 主機支持電腦進行配置、USB口固件升級或遠程服務器配置升級，子機可由主機無線配置升級。
• 主機支持離線信息存儲，掉電不丟失，下次聯網成功斷點續傳，最長支持30日的離線信息存儲。
• 服務器軟件可查看當前車輛在線/離線狀態、最后上傳的位置信息、座位落座狀態、安全帶狀態、車輛詳細信息（車牌、車主信息）等。
