Modbus網關模塊方案


方案概述

Modbus作為工業控制領域的一種通用標準協議,應用在許多工業電子設備之中,它具有串口和以太網兩種傳輸介質,分為Modbus RTUModbus TCP兩種通信格式,它們之間的通信需要Modbus網關來實現。
Modbus網關模塊具有一個10M/100M自適應以太網接口,一個RS232接口和一個RS485接口,可實現Modbus RTUModbus TCP協議的雙向互轉,同時它還具有串口到以太網的數據透傳和串口轉HTTP Client的功能,適用于不同的串口轉以太網應用場合。內置固件,無需用戶編程開發,可通過上位機配置軟件或者串口命令配置使用,方便快捷。

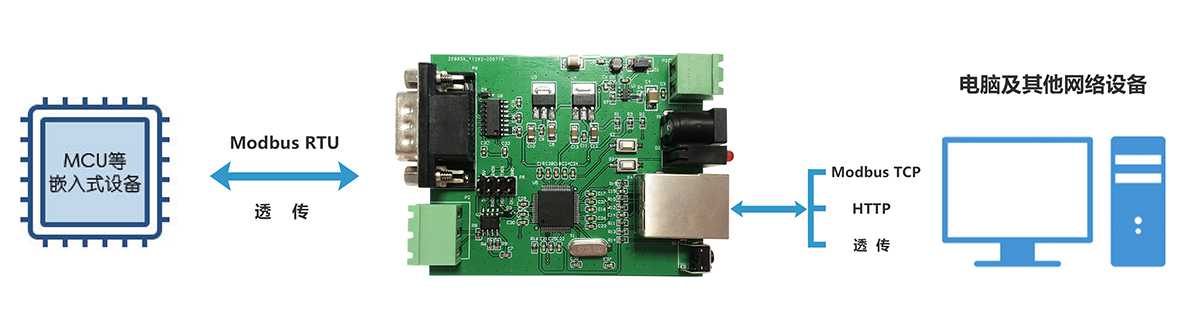

應用框圖

方案特點

  • 支持10/100M,全雙工/半雙工自適應以太網接口,支持MDI/MDIX 線路自動轉換
  • 支持Modbus RTUModbus TCP數據轉換
  • 支持串口數據和網絡(luò )數據的雙向透明傳輸
  • 支持串口數據轉HTTP GET/POST請求
  • 支持網口心跳包功能,用戶可以自定義心跳包的時間和內容
  • 支持DHCP自動獲取IP地址
  • 支持DNS域名訪問
  • 支持KEEPALIVE機制
  • 通過上位機軟件、串口命令設置芯片工作模式、端口、IP等網絡(luò )參數
  • 串口波特率支持300bps 921600bps
  • -40℃到85℃工作溫度

典型應用

      電力儀表   安防監控  交通管理  智能家居  農業物聯網  工業自動化
