USB3.0超高速接口應用方案


概述

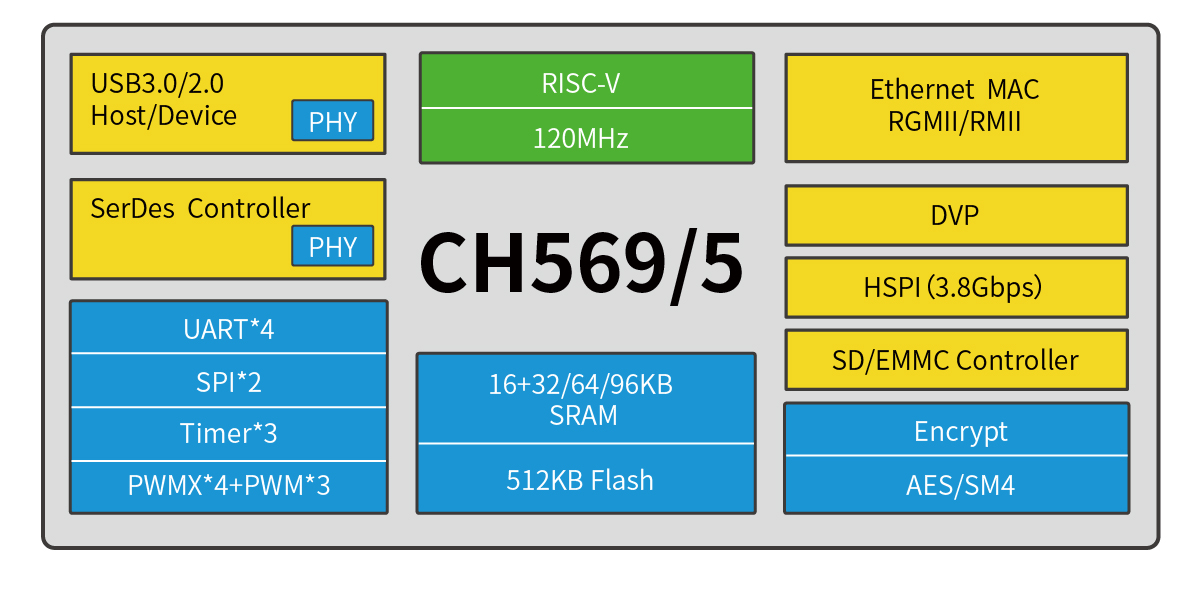

CH569/565 片上集成超高速USB3.0主機和設備控制器(內置 PHY)、千兆以太網控制器、專用高速 SerDes 控制器(內置 PHY,可直接驅動光纖)、高速并行接口HSPI、數字視頻接口(DVP)、 SD/EMMC 接口控制器、加解密模塊 , 片上 128 位寬 DMA設計可保障大數據量的高速傳輸, 可廣泛應用于流媒體、即時存儲、超高速USB3.0 FIFO、通訊延長、安防監控等應用場景。

典型應用

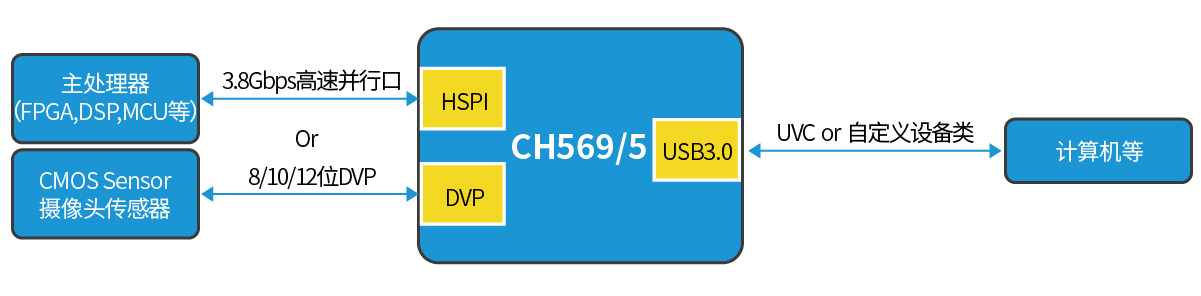

應用1

USB3.0  FIFO應用,CH569芯片一端通過高速并行口(3.8Gbps)與主處理器(FPGA,DSP,MCU等)連接,或者直接通過標準DVP接口連接攝像頭Sensor,另一端通過USB3.0接口(UVC或者自定義設備類)與計算機等主機相連,實現超高速USB3.0 FIFO功能,可廣泛應用于工業相機,USB3.0 攝像頭,數字視頻攝錄機,視頻采集卡,醫療成像設備等等。

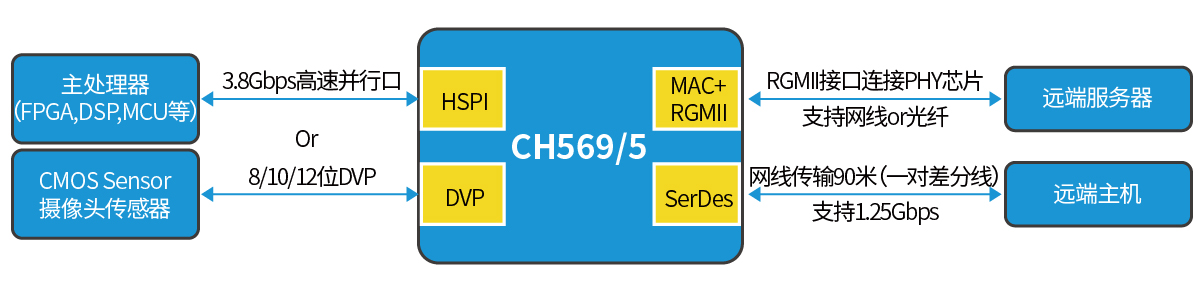

應用2

高速數據流遠傳應用,CH569芯片一端通過高速并行口(3.8Gbps)與主處理器(FPGA,DSP,MCU等)連接,或者直接通過標準DVP接口連接攝像頭Sensor,另一端通過以太網接口(RGMII外接千兆PHY芯片,支持光纖或者網線)將高速數據流遠傳至遠端服務器?;蛘咄ㄟ^(guò)SerDes接口,僅借助1組差分線網線傳輸90米(成對使用,直接光纖可支持更遠距離傳輸),可廣泛應用于監控攝像頭,監控照相機,網絡(luò )相機等等。

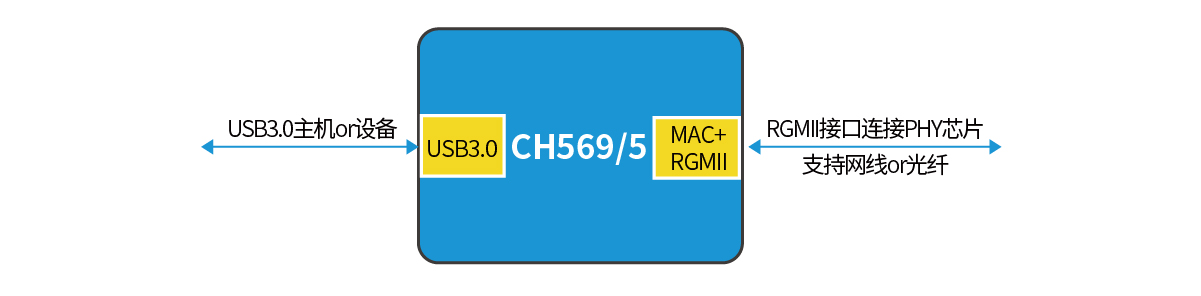

應用3

USB3.0 轉千兆以太網應用,CH569芯片內置超高速USB3.0接口(內置PHY),以及MAC控制器,可通過RGMII接口外加千兆PHY,輕松實現標準USB千兆網卡應用(USB3.0設備模式)?;蛘遀SB端工作于主機模式,操作USB3.0/2.0 U盤或者移動硬盤,通過以太網接入網絡(luò ),實現本地磁盤的網絡(luò )共享應用??蓮V泛應用于USB千兆網卡,網絡(luò )共享磁盤,打印機服務器等。

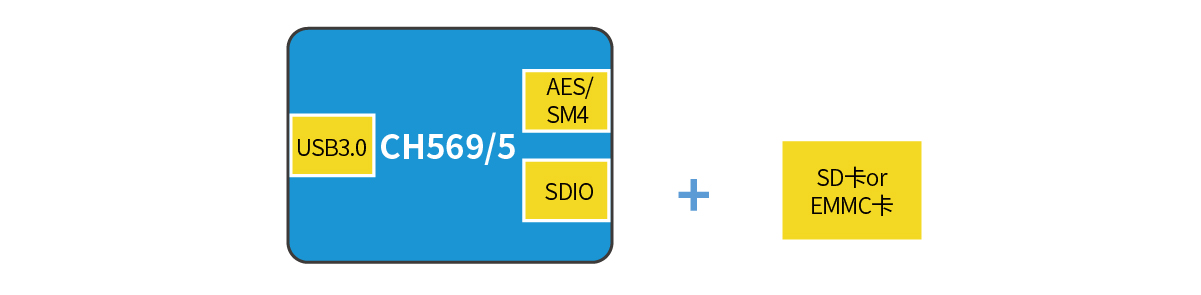

應用4

USB3.0超高速加密U盤應用, CH569芯片內置USB3.0超高速接口、SDIO接口以及AES/SM4加密算法。其中USB超高速接口用于連接電腦,SDIO接口用于接SD卡、TF(MicroSD)卡??赏ㄟ^(guò)AES/SM4加密單元對SD卡數據進行加密存儲,實現USB3.0超高速加密U盤應用。
