在鍵盤鼠標等外設中,“三模”顧名思義就是指三種不同的連接模式。其中USB有線即插即用,同時還能夠提供更好的實時性;2.4G無線則既有無線的便利,又可以提供媲美有線的低延遲;而藍牙則可以與PC、平板電腦、手機等多種設備快速連接切換,不占用USB口,辦公使用更方便。機械鍵盤具有打擊感強的優點,而三模機械鍵盤融合了三模鍵盤和機械鍵盤的優點,既能帶來優秀的游戲體驗,又能兼顧辦公使用的便利。

傳統的機械鍵盤方案,方案集成度不高,分立器件和模塊組合,主要由USB MCU,BLE數傳模塊,RGB燈光驅動芯片組成,外圍復雜,方案成本較高;CH582機械鍵盤方案和傳統機械鍵盤方案對比,單芯片集成BLE、RF和USB模塊,集成度高,功耗更低,集成多路PWM驅動接口,用于鍵盤背光控制,同時集成IIC/SPI接口,便于RGB拓展控制。

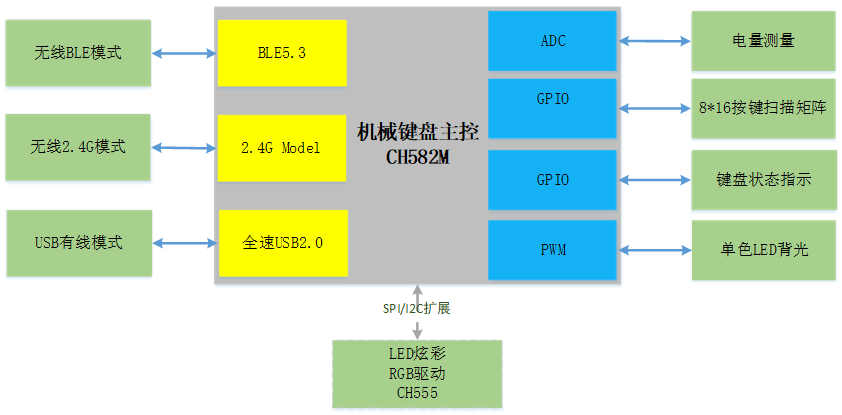

基于CH582的單芯片機械鍵盤多模方案框圖:

CH582三模機械鍵盤方案主要功能:

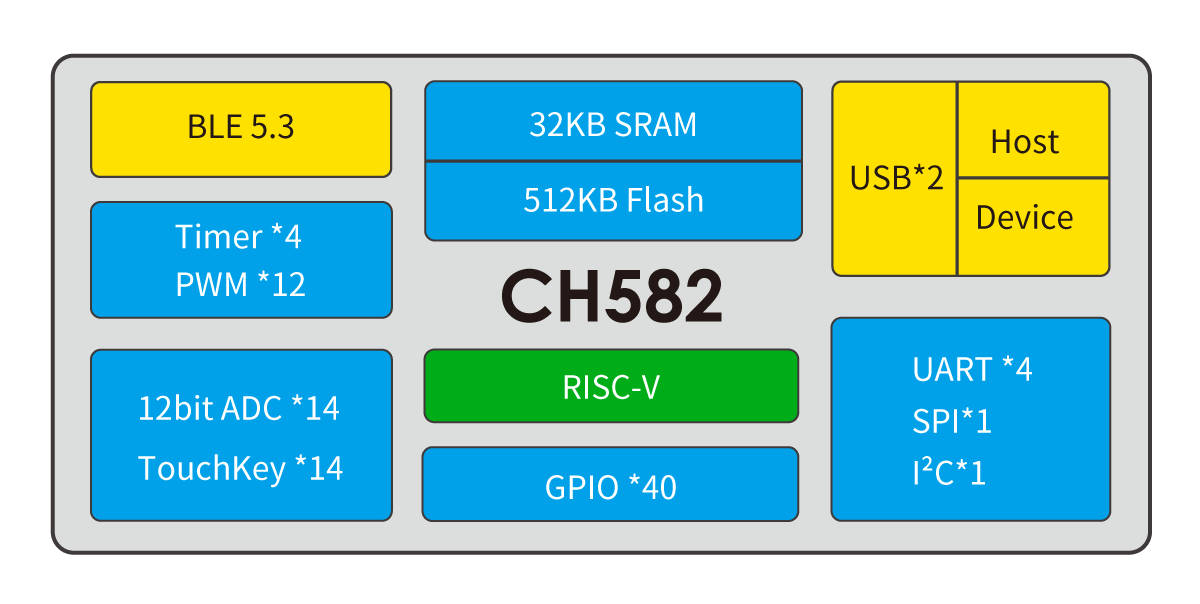

CH582是集成BLE無線通訊的32位RISC-V 微控制器,片上集成2Mbps低功耗藍牙BLE5.3 通訊模塊、2個全速USB2.0主機和設備控制器及收發器、2個SPI、4個串口、ADC、觸摸按鍵檢測模塊、RTC等豐富的外設資源,工業級溫度范圍-40℃~+85℃,可提供QFN48、QFN28多種封裝。

USB模式:
芯片自帶2個全速USB2.0主機和設備控制器及收發器支持普通8字節鍵盤數據傳輸,同時也支持16字節位鍵傳輸,做到真正全鍵無沖,全速上傳;USB設備復合HID兼容設備,配合專用的PC端軟件可以用來進行固件更新、鍵值宏定義、炫彩燈效模式設置等功能。
RF2.4G模式:
熱鍵(可自定義)切換至RF 2.4G模式,配合USB Dongle,實現媲美有線的按鍵響應速度;RF2.4G模式已經完成基于MAC地址(每個芯片有全球唯一的MAC)的配對,自適應跳頻算法,避開空中無線干擾和擁擠信道。
BLE模式:
芯片集成2Mbps低功耗藍牙BLE5.3 通訊模塊,藍牙模式可以直接連接PC、手機、平板等主機,且支持4臺主機的配對信息存儲,一鍵切換主機。
燈效控制:
單芯片CH582鍵盤方案,支持單色燈效控制,片上集成(4+8)12路PWM控制信號;如果需要炫酷的RGB燈效,可以通過SPI/I2C 擴展控制CH555芯片實現RGB燈效控制。CH555是E8051單片機,內置的128組RGB三色LED控制器和USB Device功能,可用于RGB燈效控制或者機械鍵盤設計。
其他功能:
CH582自帶12bit ADC,支持ADC電量采集;芯片提供4種低功耗模式,最低的睡眠電流低至0.2uA。
