方案介紹

采用4端口高速USB HUB控制器芯片CH334和高速USB轉8串口芯片CH348可實現USB轉32路高速串口。相較于傳統方式，通過多級HUB級聯多個CH340實現的USB轉多串口方案，可節省多個HUB芯片與產品體積，且CH348的每個串口在通訊速度、通訊電壓范圍等各項指標上較CH340均有增強。CH348芯片的8個串口支持I/O獨立供電和硬件流控，支持多路串口同時在最高6Mbps通訊波特率下持續穩定傳輸，支Windows/Linux/Android/macOS等操作系統，可應用于工控主機、串口服務器、安卓嵌入式主板串口擴展、調試下載、高速串口數據記錄等。

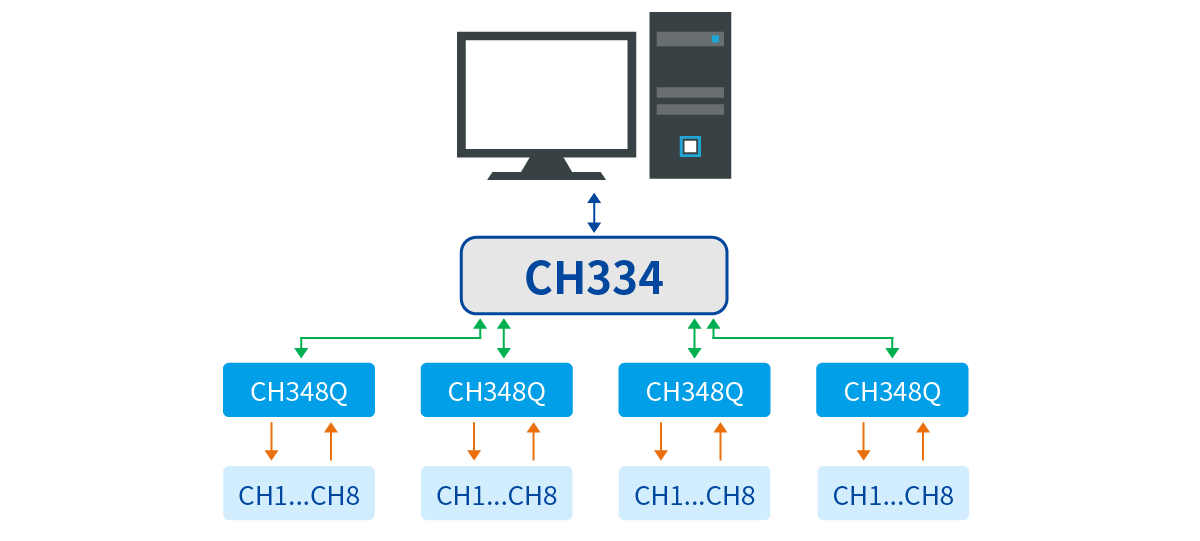

應用框圖

CH334：4端口USB HUB控制器芯片，HUB——集線器，用于host和device之間USB接口擴展的一個USB設備。 CH334可擴展4個USB設備端口，上行端口支持USB2.0高速和全速，下行端口支持USB2.0高速480Mbps、全速12 Mbps和低速1.5Mbps。除CH348Q外，CH334還可連接其他USB設備，可實現多路串口+“U盤”+“分析儀”等多設備組合的方案。
CH348：USB轉8串口芯片，每個UART均內置獨立的收發FIFO，發送FIFO為1K字節，接收FIFO為2K字節。串口波特率支持6Mbps，串口IO電壓支持3.3V/2.5/1.8V等。提供最多48路GPIO，以及RS485收發控制功能。

接線說明

1. 將CH334上行端口與PC連接；
2. 4個CH348Q芯片分別與CH334的四個下行端口相連；
