USB2.0中,存在DATA0、DATA1、DATA2、MDATA幾種同步標志。

同步標志,就是同步標志,不是同步傳輸的標志!

同步標志,就是同步標志,不是同步傳輸的標志!

同步標志,就是同步標志,不是同步傳輸的標志!

--------------------------------------------------------------------------------

非同步傳輸:

控制傳輸:

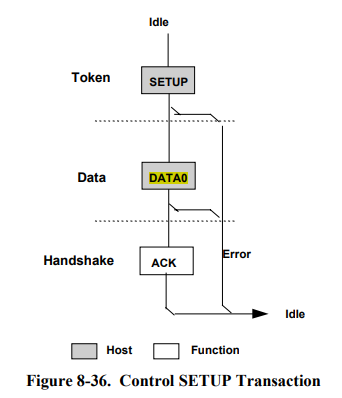

1、setup事務的數據包,必定DATA0,通常不必關心。

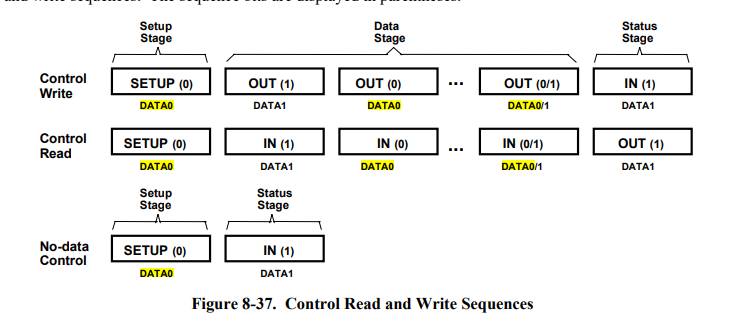

2、控制傳輸數據階段+狀態階段,EP0 IN和OUT的第一個包必定DATA1,IN和OUT的tog相互獨立。


非零端點:

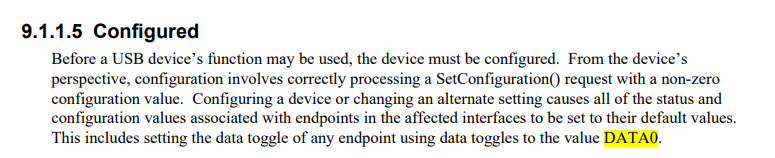

3、在設備被配置后,所有EP的tog設置為DATA0,各個EP的IN和OUT均相互獨立。

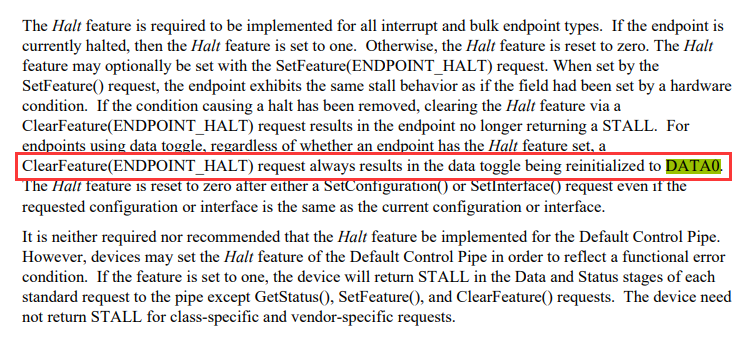

4、端點可以被控制傳輸復位至DATA0:




--------------------------------------------------------------------------------

同步傳輸:

USB2.0相比USB1.1新增了DATA2和MDATA,這兩個僅在高速USB中有效。

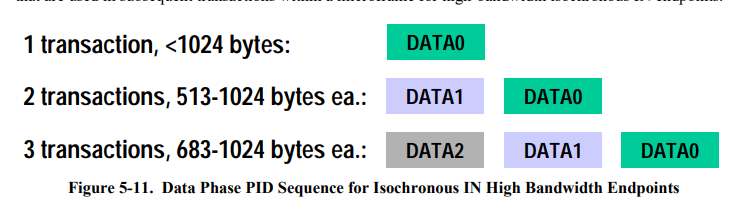

5、同步IN的每個服務間隔,按照下圖順序發送:

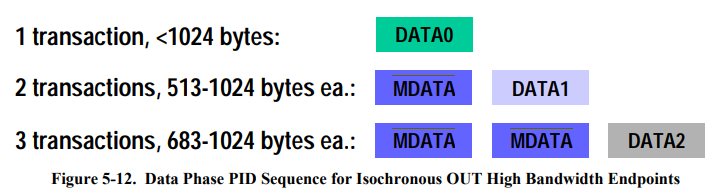

6、同步OUT的每個服務間隔,按照下圖順序發送:
