CH565/569 DVP接口使用指南


芯片支持壓縮數據格式和原始數據格式,本文主要解釋如何實現這兩種數據格式的接收配置。

CH565評估板攝像頭購買適配:http://www.fszrt.cn/bbs/thread-98402-1.html


這里不涉及實際sensor的功能配置,sensor輸出格式配置請具體參考對應手冊?。?!

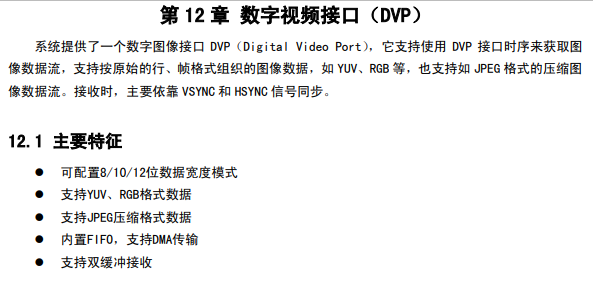

在此建議將CH565手冊12章通讀一次!

直接運行EVT中DVP例程:


首先我們需要知道,DVP接口上主要存在兩種數據流格式:壓縮數據和非壓縮數據。這也影響CH565的配置方式。這兩種格式最大的差距就是一幀圖像的數據長度,其中壓縮數據會(huì )因為不同圖像,每幀圖像的數據長度都是不定的。非壓縮數據格式,每幀圖像數據長度都是固定的,通常是分辨率的倍數。


因為CH565的DVP接口是接收的一方,同時clk是連續送出的,所以要盡可能利用好接口上各種信號和數據格式特點,來完成每一幀圖像的接收,確保數據無誤。(DVP接口是沒有校驗機制的,也即允許存在一定程度的誤碼)

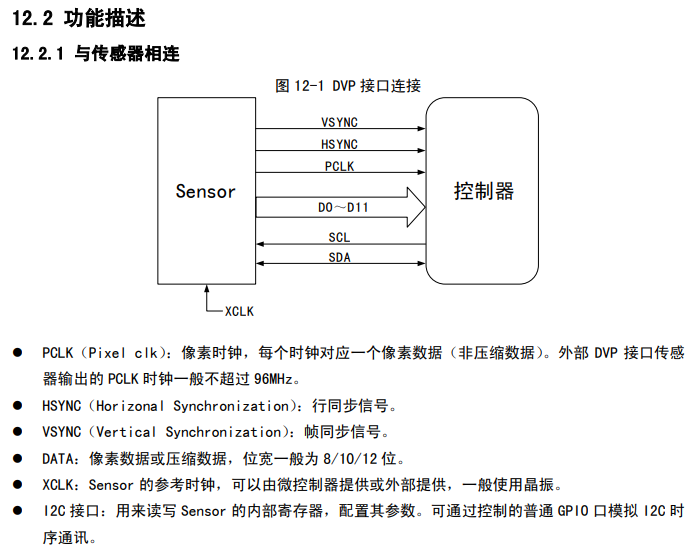

摘抄手冊中對DVP接口時序的描述:


其中我們需要關注PCLK、HSYNC、VSYNC。





JPEG模式:

jpeg格式輸出的特點是不定長,且數據經過算法壓縮,一張圖片數據本身已經不包含了行、列的概念,所以我們在接收數據時,關注VSYNC提供的幀起始、幀結束信號即可:

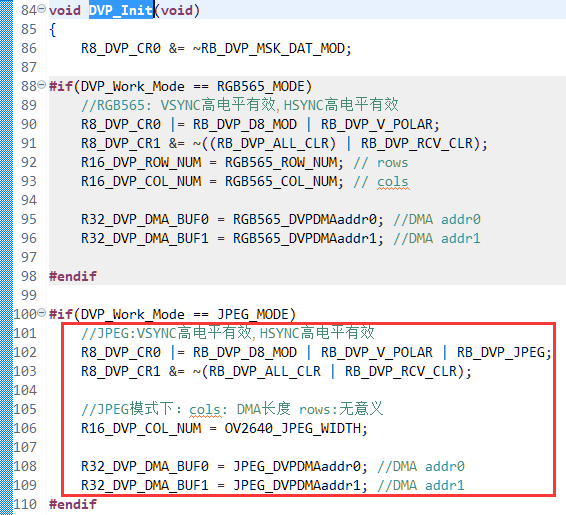

1、首先應當正確配置R8_DVP_CR0寄存器中的數據模式,這個比較直觀。




2、根據實際使用的sensor輸出極性,正確配置RB_DVP_V_POLAR.



3、同時根據實際情況配置R8_DVP_CR0中的數據位寬、剩余信號線的有效極性。


4、配置R16_DVP_COL_NUM,因為jpeg失去了行列概念,但是我們又需要約束DMA傳輸的長度,所以配置該寄存器實際配置的是DMA長度,雙緩沖機制DMA,會(huì )在數據接收長度達到該寄存器定義值之后自動切換到另一緩沖區,并產生行中斷。

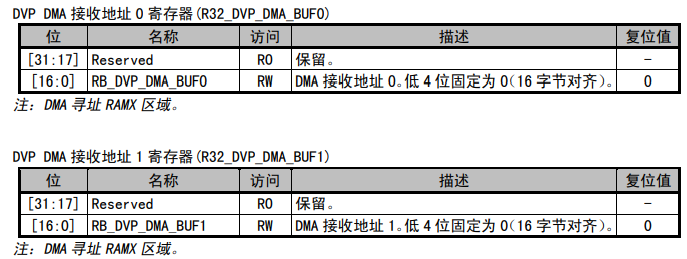

5、因為CH565作為數據接收方,DVP接口是被動的,且接口上的clk是連續的,但數據又需要及時處理或者轉發走,存在訪問沖突,所以DVP接口是強制使用雙緩沖,正確配置雙緩沖地址:(注意地址對齊)

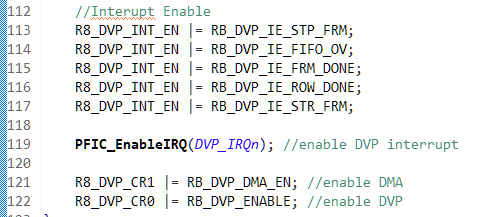

6、使能中斷,DVP是必須使用中斷的,否則很容易丟數據,必須需要使用到:

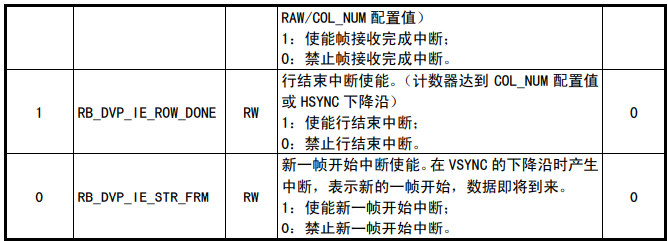

行結束中斷(指示一次DMA傳輸完成)

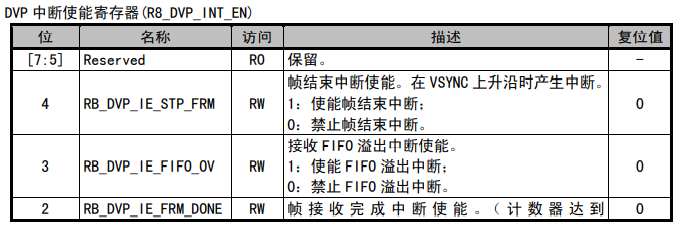

幀結束中斷STP_FRM(指示一幀的結束,此時通常存在末尾數據,這部分數據又不足以觸發行結束中斷)

幀開始中斷不是必須的,這取決于應用上



7、使能DMA、使能DVP



中斷服務函數處理:

當中斷源是ROW_DONE行結束時,則表示前面配置的R16_DVP_COL_NUM長度達到,此時有該長度的數據已經在ram中,可以被處理或者轉發。且此時雙緩沖進行切換。

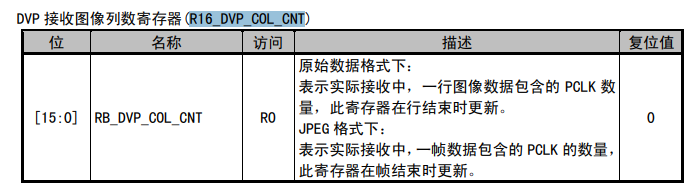

當中斷源時STP_FRM時,表示一幀圖像結束,此時末尾部分數據也已經保存在ram中,但此可能長度沒有達到R16_DVP_COL_NUM的配置值,通過讀取R16_DVP_COL_CNT,減去之前的 行數量*R16_DVP_COL_NUM即可準確得出末尾數據長度。



前面提到的幀起始中斷,不是必須的,因為只要有幀起始,前面必然會(huì )有幀結束,因為CH565使能DVP的時候,sensor通常已經在連續輸出數據了,且不能保證使能瞬間,sensor輸出的正好是一幀起始,所以,代碼邏輯中,始終應該結束幀結束來刷新某些變量。


不清楚能不能用dvp接口連接并行adc?我看好像有用stm32的dcmi接口實現的


我也關注這個問題,想接20MHz左右的并口A(yíng)DC,例如AD9235,不知是否能這樣用?


CH569的DVP接口類似DCMI,驅動OV2640這樣的攝像頭模塊是沒有問題的,但目前還沒有應用于A(yíng)DC方面的測試。您可以考慮找一些DCMI實現的方式,分享一下看看能否適用。


我仔細看了下,有個不確定的地方

在DVP接口中,如果傳輸的是JPEG格式的格式數據,它是只關注場信號,如果場信號一直有效,DVP的DMA是不是會(huì )一直傳輸下去??

(如果DMA不停的話,貌似就能用MCO作為采集頻率,用DVP直接采集并口A(yíng)DC了。)

還有CH32V307和569的DVP是一樣的吧?
