WCH-Link相關資料、典型常見問題(僅供下載,不要回帖)

WCH-Link相關資料

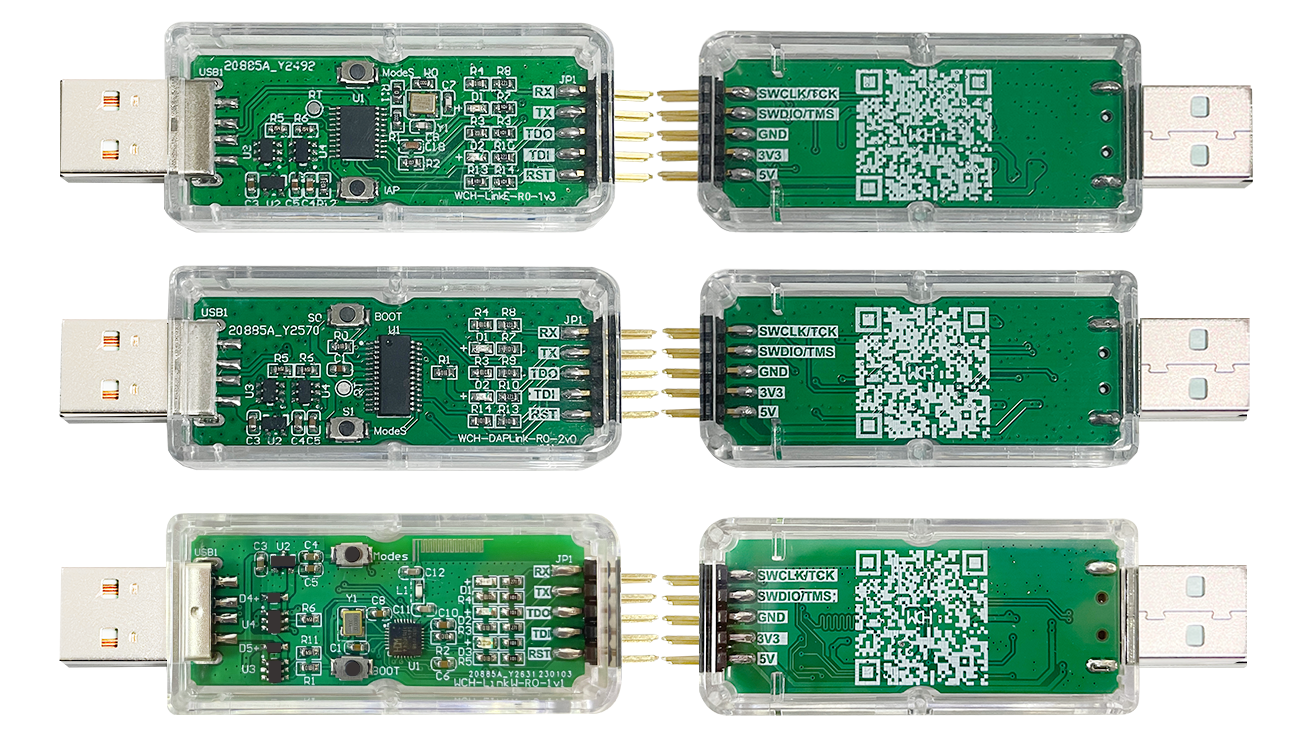

一、WCH-Link實物圖

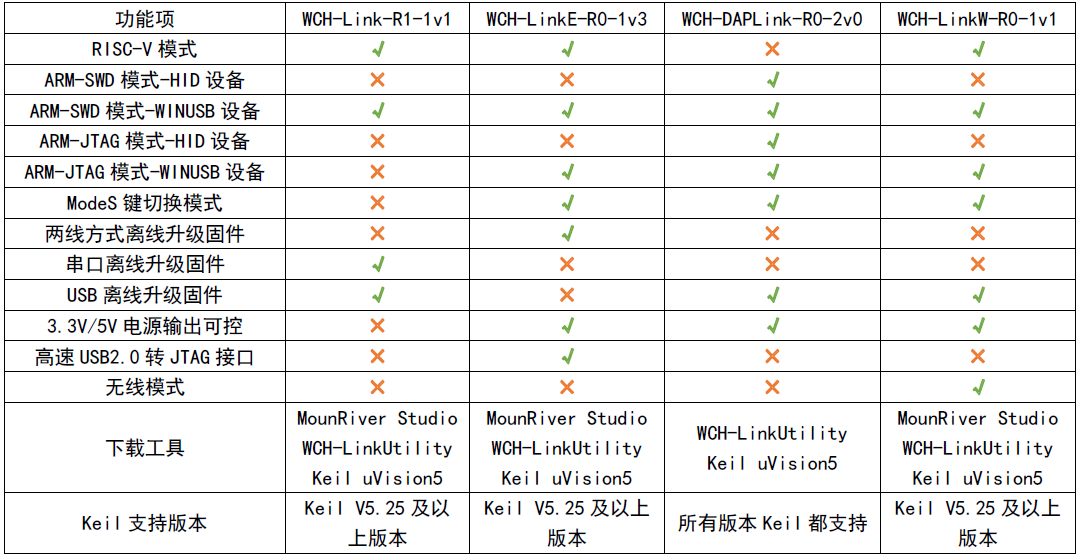

二、WCH-Link功能和性能對比


注:推薦選用WCH-LinkE

三、WCH-Link資料網址

http://www.fszrt.cn/products/WCH-Link.html


四、WCH-Link使用說明

http://www.fszrt.cn/downloads/WCH-LinkUserManual_PDF.html


五、English version of WCH-LinkUserManual

http://www.wch-ic.com/downloads/WCH-LinkUserManual_PDF.html


六、各版本W(wǎng)CH-Link原理圖


WCH-LinkSCH.pdf


七、WCH-LinkE使用說明


WCH-LinkEUserManual.pdf


八、可在WCH沁恒微電子淘寶官方店進行購買


注:最新版WCH-Link使用說明會(huì )跟隨MRS軟件更新,文檔路徑MRS安裝根目錄下:MounRiver\MounRiver_Studio\ExTool



熱門產品 : CH32X035: 32位USB+USB PD單片機

典型常見問題

一、芯片與Link無法正常通信

1.檢查芯片兩線調試接口與Link連接是否正確。

2.檢查芯片的兩線調試功能是否開啟。

3.檢查芯片是否進入睡眠模式、是否有操作FLASH相關函數。

4.檢查芯片內用戶程序的兩線調試接口是否復用為普通IO口。

5.檢查芯片供電是否正常,VDDA和VDD都要正常供電。

6.檢查芯片復位引腳電平是否正常。

?

注:

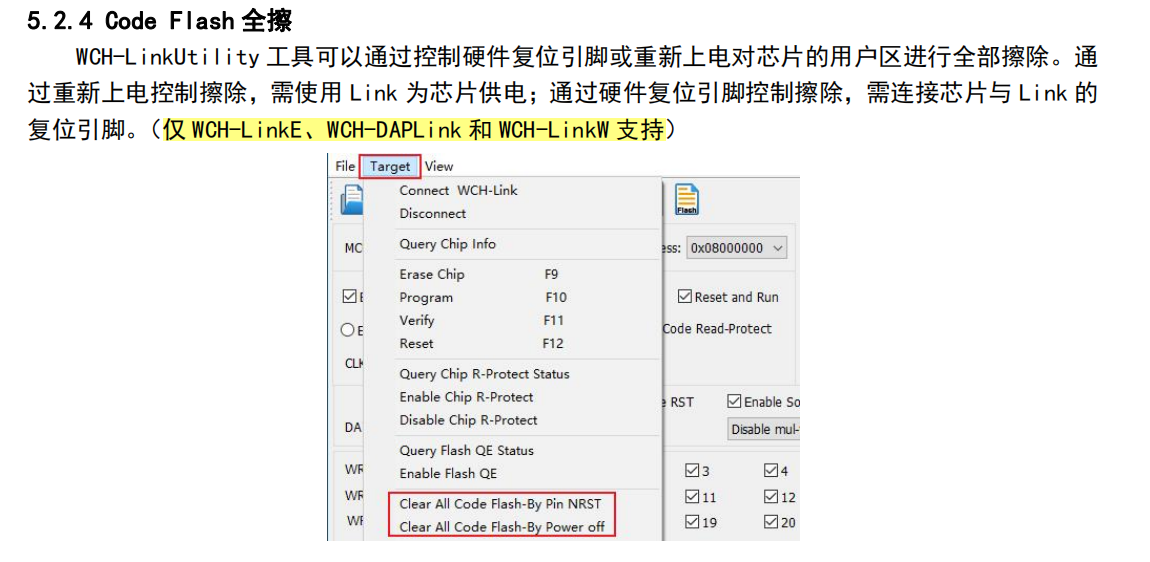

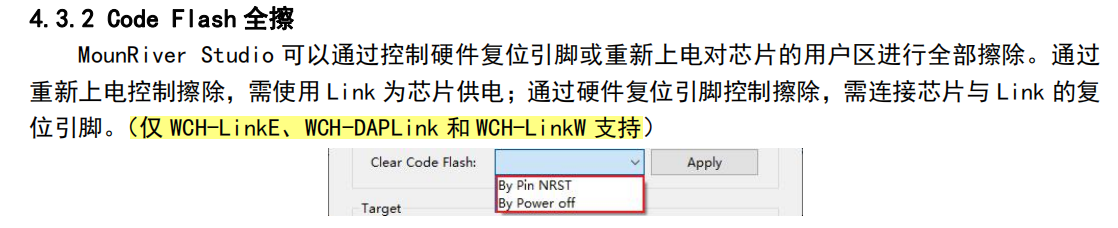

(1)對于3和4的問題,可通過軟件方式對芯片的用戶區進行全部擦除,具體操作請參考WCH-Link使用說明的4.3.2或5.2.4章節。

(2)若無上述問題,可嘗試將下載速度調低或Link與開發板連接線變短。

?

二、設備管理器識別不到Link設備

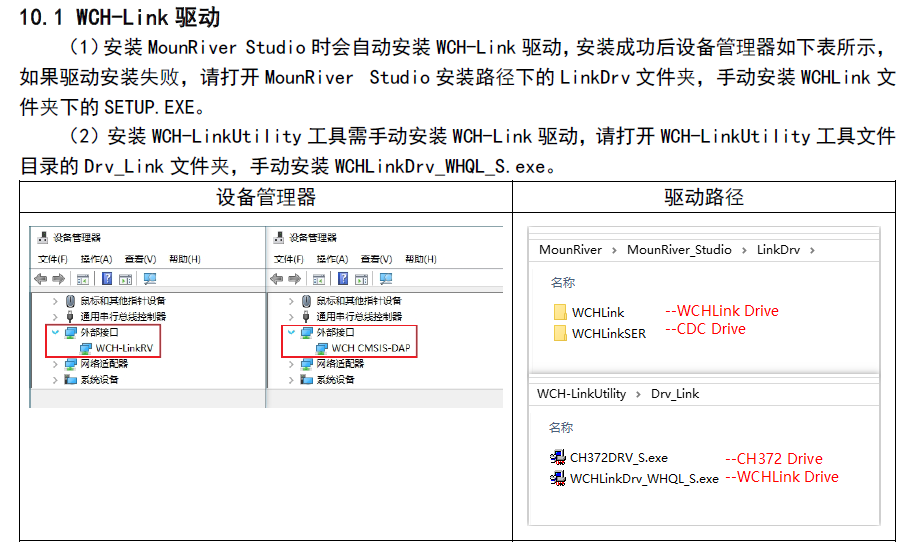

1.請參考WCH-Link使用說明的10.1章節重新安裝Link驅動。


?

三、Keil軟件識別不到Link設備

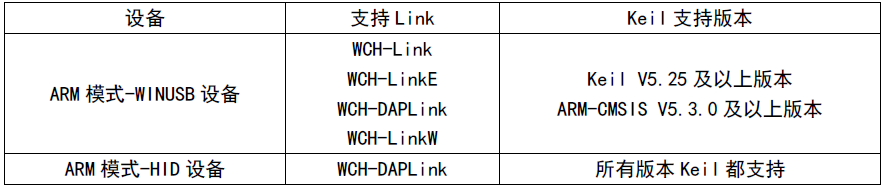

1.WCH-DAPLink支持ARM模式-WINUSB設備和ARM模式-HID設備兩種模式。WCH-Link、WCH-LinkE和WCH-LinkW僅支持ARM模式-WINUSB設備模式,Keil版本低于V5.25時無法使用,建議使用WCH-DAPLink。

2.WCH-LinkUtility工具開啟會(huì )占用Link設備,導致Keil軟件無法識別到Link。


?

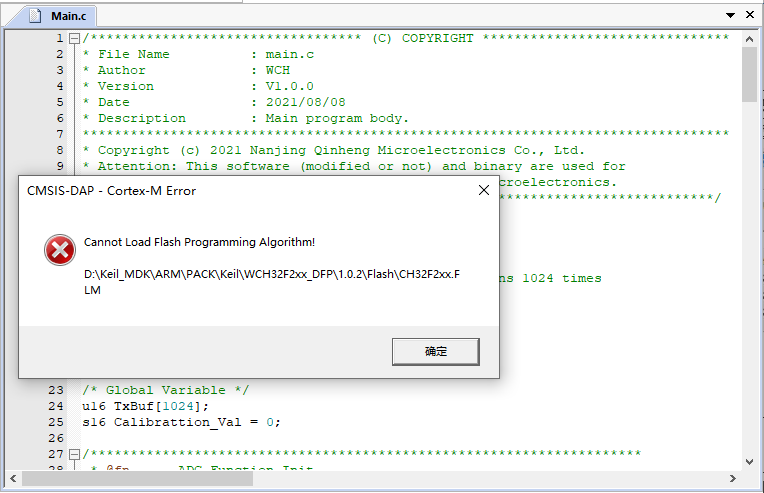

四、CH32F20x系列芯片下載失敗

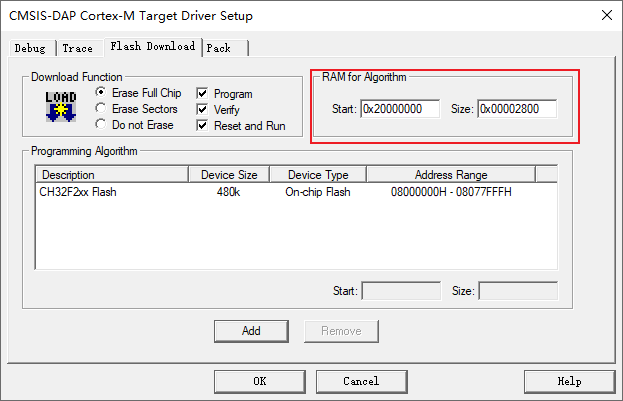

1.CH32F20x系列芯片RAM空間大小為0x2800,請參考WCH-Link使用說明的3.2章節重新進行下載配置。




?

五、特殊芯片下載注意事項

1.無BOOT引腳:CH32V003系列、CH32V203F8P6、CH32V203F8U6、CH32V305FBP6。

芯片由于睡眠模式、調試接口復用為普通IO等出現無法下載的情況,有BOOT引腳的芯片,可通過進BOOT,不運行用戶區程序來解決該問題,對于無BOOT引腳的此類芯片,則無法通過該方式解決。

解決方法:使用WCH-LinkE或WCH-LinkW(WCH-Link無該功能),通過軟件方式對芯片的用戶區進行全部擦除,具體操作請參考WCH-Link使用說明的4.3.2或5.2.4章節。



?

2.無HSE:CH32V203G8R6、CH32V203F8P6、CH32V203F8U6。

芯片下載程序時系統主頻請選擇HSI,若配置錯誤出現無法下載的情況,對于有BOOT引腳的芯片,可通過進BOOT,不運行用戶區程序來解決該問題,對于無BOOT引腳的芯片,可參考問題1的解決方法。

?

3.兩線調試接口與U口共用:CH32V203G8R6、CH32V203F8P6、CH32V203F8U6。

芯片兩線調試接口PA13、PA14與U口引腳內部綁定在一起,使用USB相關例程可能會(huì )無法下載的情況,對于有BOOT引腳的芯片,可通過進BOOT,不運行用戶區程序來解決該問題,對于無BOOT引腳的芯片,可參考問題1的解決方法。

?

4.兩線調試接口與TIM3_CH2共用:CH32V203G8R6。

芯片引腳PA14和PB5內部綁定在一起,使用TIM相關例程可能會(huì )無法下載的情況,CH32V203G8R6有BOOT引腳,可通過進BOOT,不運行用戶區程序來解決該問題,也可參考問題1的解決方法,通過軟件方式對芯片的用戶區進行全部擦除。

?

5.兩線調試接口與串口1共用:CH32V305FBP6、CH32V003J4M6。

芯片引腳PA13和PA9(PD1和PD5)內部綁定在一起,使用串口1會(huì )出現無法下載的情況,芯片無BOOT引腳,可參考問題1的解決方法,通過軟件方式對芯片的用戶區進行全部擦除,并解除讀保護設置。

?

6.CH32V305FBP6不支持全擦下載,下載程序時需取消全擦勾選,若配置錯誤出現無法下載的情況,可參考問題1的解決方法,通過軟件方式對芯片的用戶區進行全部擦除,并解除讀保護設置。

?

7.下載程序前需開啟兩線調試接口:CH569、CH573、CH583、CH59x。

若使用Link進行下載或調試,需使用官方ISP工具開啟兩線調試接口,使用時需注意Link模式。步驟如下:

(1)打開WCHISPStudio工具,待測芯片進入BOOT模式。

CH569需短接HD0和GND,通過U口上電;

CH573/CH583/CH59x需長按Download鍵,通過U口上電。

(2)WCHISPStudio工具會(huì )自動彈出適配窗口,點擊開啟兩線調試接口

?

六、MounRiver Studio常用開發技巧匯總

https://blog.csdn.net/qq_36353650/article/details/128468104?spm=1001.2014.3001.5502

?

七、CH32F/V20xEVT使用注意事項

https://www.cnblogs.com/wchmcu/p/17091711.html
