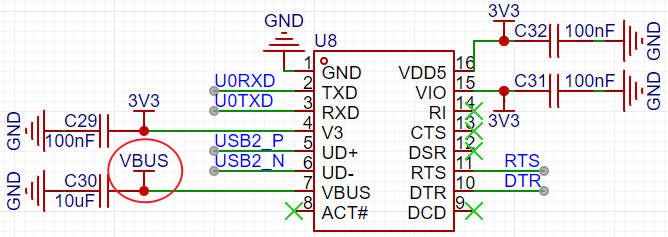

在使用CH343G時,如下圖所示,CH343G的VBUS引腳(7腳)接USB插座的1腳(即USB的VBUS,為5V)。

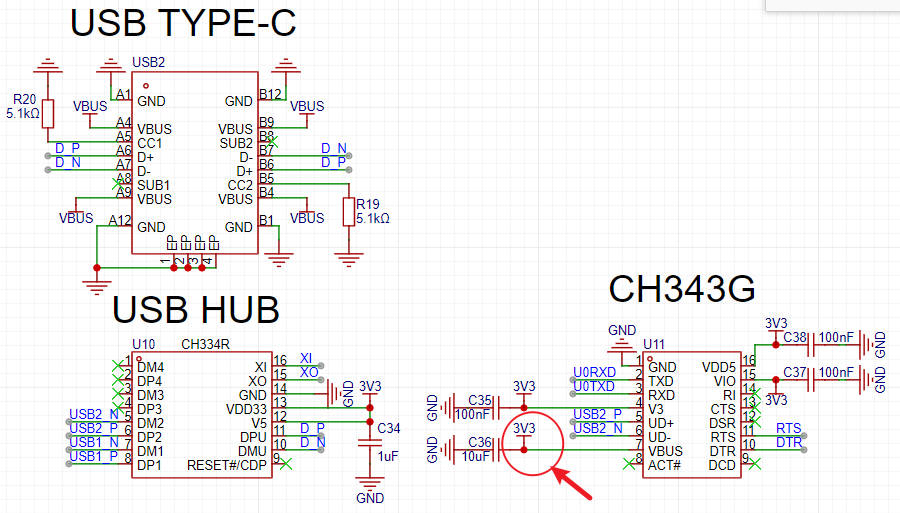

現在,能將上圖的VBUS換成3V3嗎?如下圖所示。也就是CH343G的7腳接3.3V,可以嗎?3.3V來自AMS1117-3.3芯片的輸出電壓。
感謝。

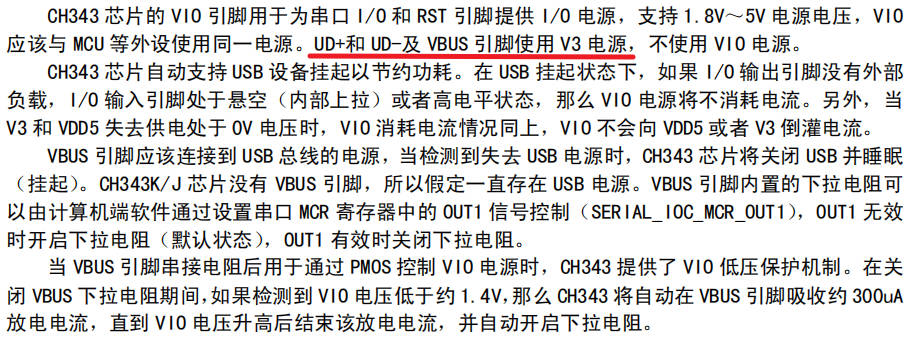

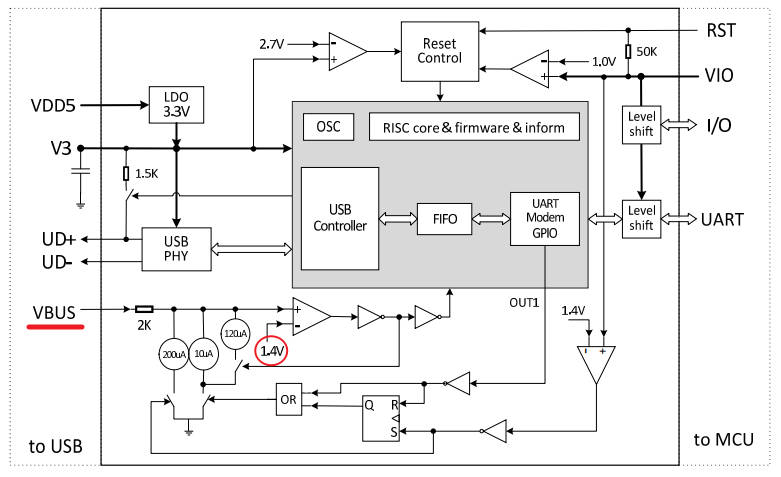

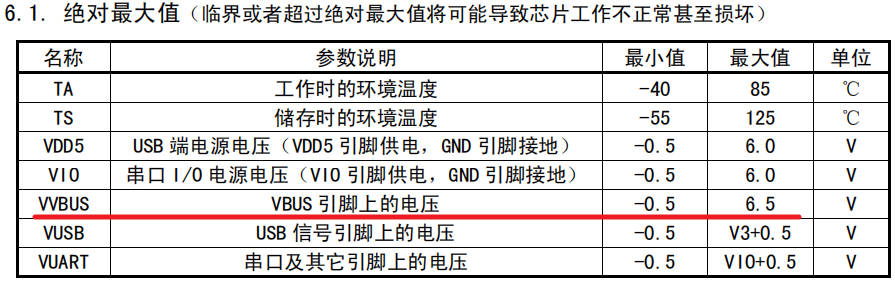

附注:根據CH343的數據手冊,有下面幾個截圖,根據下面幾幅截圖標紅的部分,若CH343G的V3引腳(4腳)接3.3V,不知道其VBUS引腳(7腳)是否也能接3.3V?
在使用CH343G時,如下圖所示,CH343G的VBUS引腳(7腳)接USB插座的1腳(即USB的VBUS,為5V)。
現在,能將上圖的VBUS換成3V3嗎?如下圖所示。也就是CH343G的7腳接3.3V,可以嗎?3.3V來自AMS1117-3.3芯片的輸出電壓。
感謝。
附注:根據CH343的數據手冊,有下面幾個截圖,根據下面幾幅截圖標紅的部分,若CH343G的V3引腳(4腳)接3.3V,不知道其VBUS引腳(7腳)是否也能接3.3V?
您好,如上連接沒有問題,即可以設計為:VDD5=V3=VBUS=VIO=3.3V。
終于等到明確的回復了,感謝感謝。
反饋一下,看到這個貼子的網友請注意,CH343G的VBUS、VDD5引腳最好接5V。
如果接3.3V,在給目標單片機上傳程序時,容易造成反復刷串口的現象,就是插拔串口設備的叮咚聲。
您好,產生如上情況的原因應該是供電端電源發生跌落導致。3.3V供電的時候芯片最低工作電壓3V,因此相較于5V情況下容易因為電源跌落而發生復位。
