關于CH32F20x系列以太網例程使用說明 不要回貼

關于CH32F20x系列以太網例程使用說明


打開一個任意以太網工程,該工程包含了兩種啟動文件和五種以太網驅動,其中文件名帶D8C的啟動文件和以太網驅動對應CH32F207,而文件名帶D8W的啟動文件和以太網驅動對應CH32F208。CH32F207帶有千兆的MAC,可以外掛千兆百兆PHY,所以以太網驅動中又分為內部10M、MII接口、RMII接口、RGMII接口,而CH32F208只帶有10M的MAC,所以只有內部10Mphy的驅動。EVT例程可在該處獲?。?/p>

http://www.fszrt.cn/downloads/CH32F20xEVT_ZIP.html

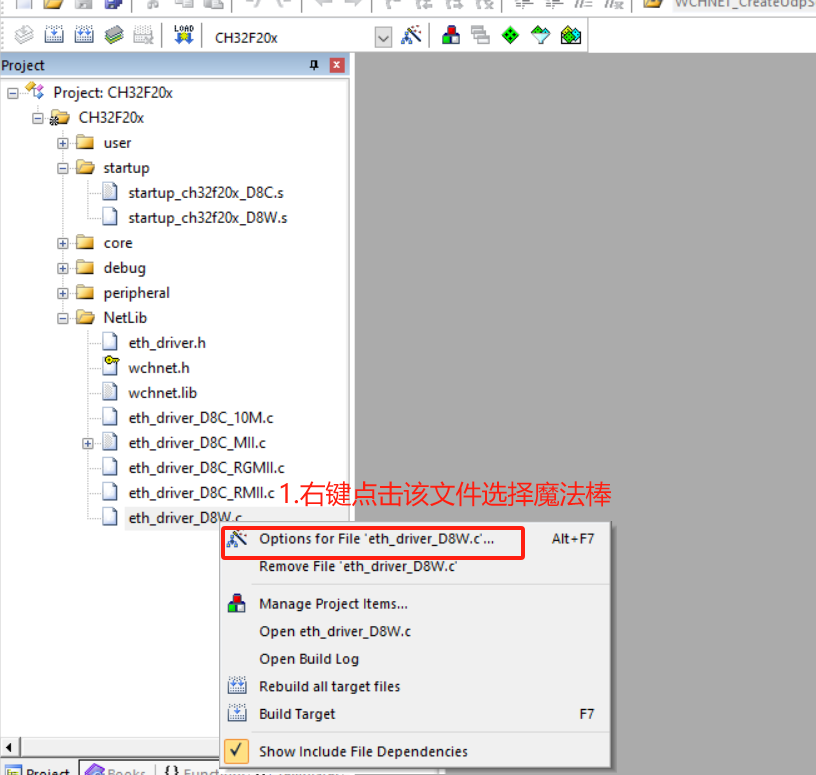

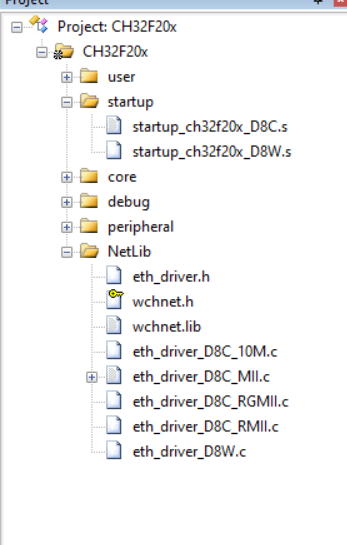

上圖可以看出,eth_driver_D8C_MII.c的文件屬性和其他以太網驅動不同,startup_ch32f20x_D8C.s也和另一種啟動文件屬性不同,這是因為當我們想讓某個文件參與編譯時就將該文件屬性改為c文件,不想某個文件參與編譯就將該文件屬性改成text。

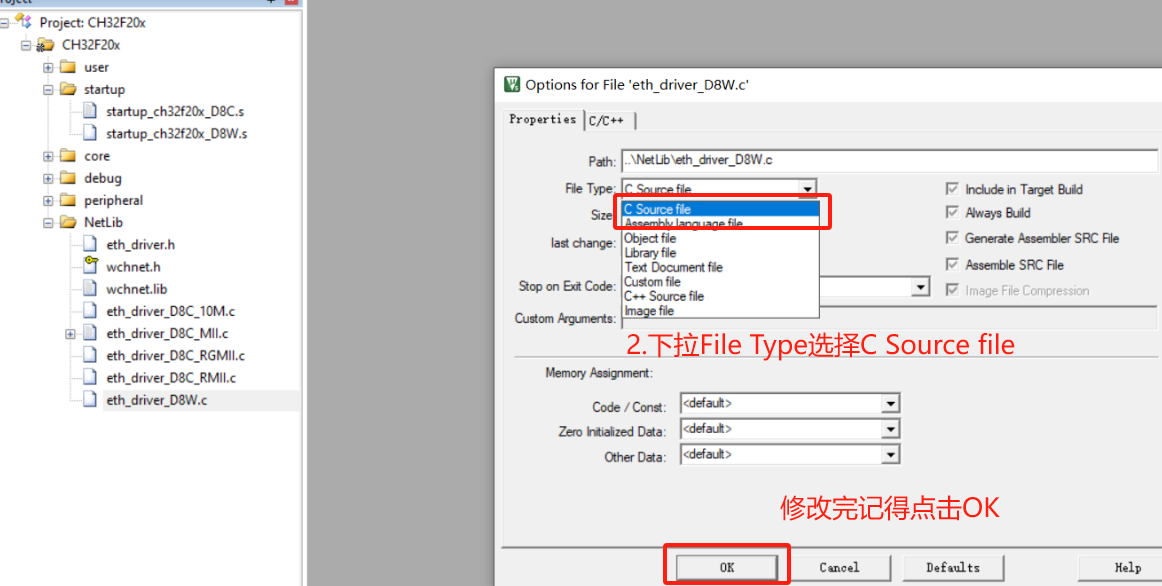

例如:當我們使用的是CH32F208的內部10Mphy時,可以將startup_ch32f20x_D8W.s屬性改成Assembly language file, eth_driver_D8W.c的文件屬性改成c文件,同時修改其他驅動和啟動文件的屬性為text,如下圖所示:

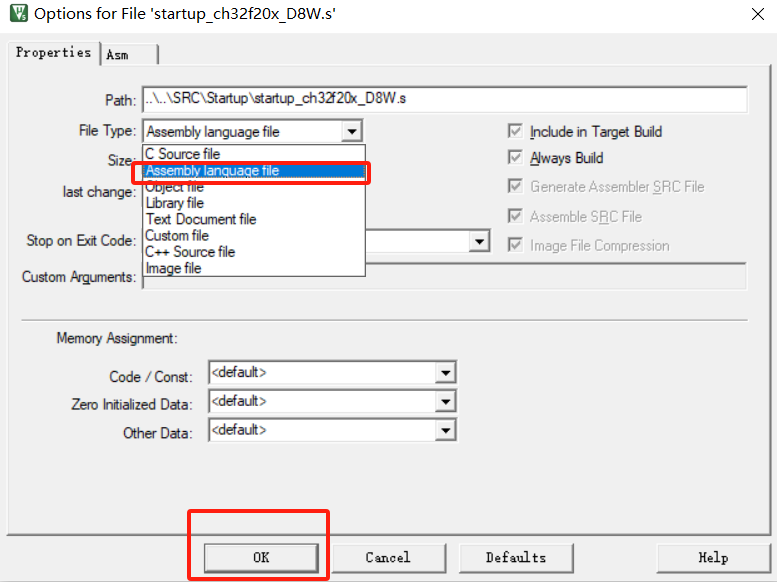

3.png將startup_ch32f20x_D8W.s屬性改為Assembly language file:

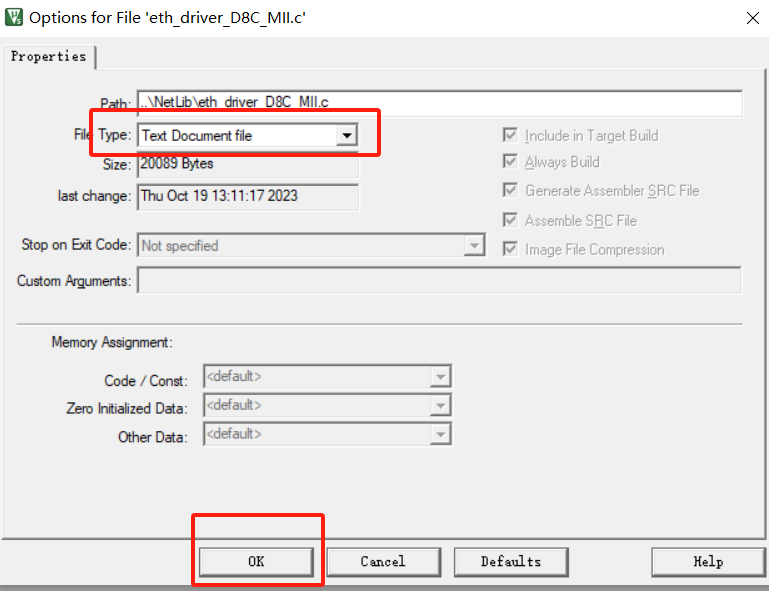

將其他文件改成text:

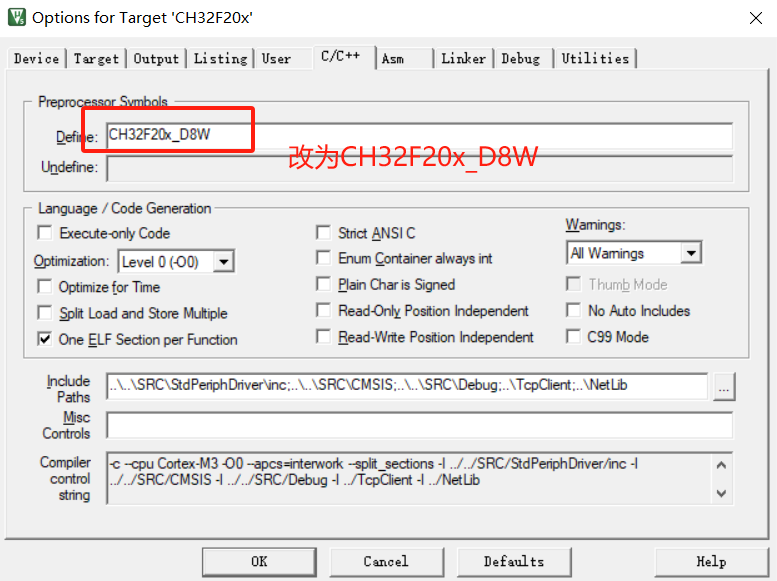

同時記得選擇CH32F208的宏,在下圖中配置一下:


都配置完之后就可以正常進行編譯、燒錄運行程序了。

如果想使用CH32F207的以太網接口也可按照上述方法進行修改,將需要用的驅動文件屬性改成C文件,將相應啟動文件屬性改為Assembly language file,其他的驅動和啟動文件改為text,同時C/C++中Define欄改成CH32F20x_D8C即可。

有CH32F20x系列以太網例程使用問題可以通過郵箱聯系 :kx@wch.cn

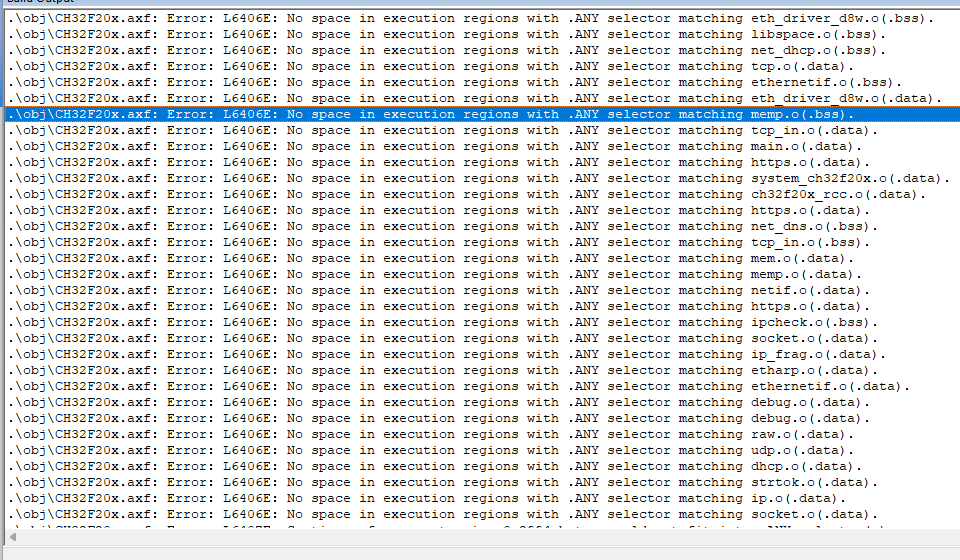

請教一下我想用F208RB的網口例程,按照你的方法修改但是現在編譯報很多錯誤請問怎么解決,謝謝

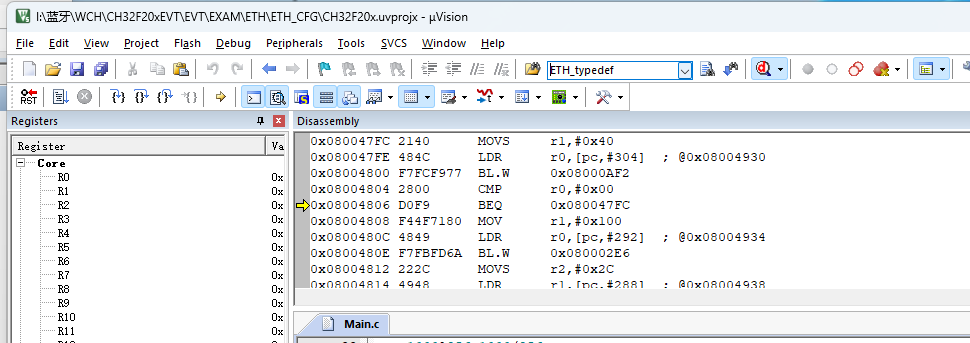

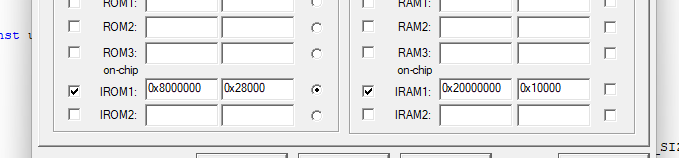

你好在修改ram大小后可以編譯成功了,但是程序不能工作,調試代碼發現一直在RAM里面運行不能跳轉到MAIN函數請問怎么處理謝謝

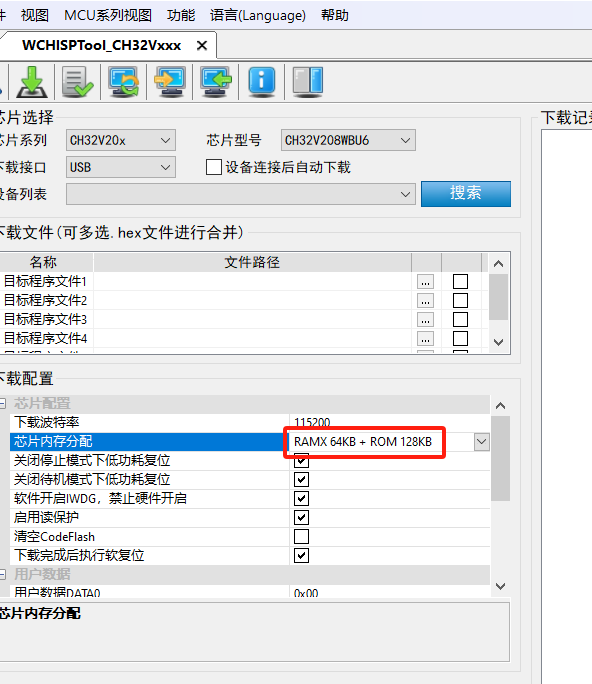

您好,可以檢查一下接線看boot0是否拉低,另外燒錄代碼時可以設置一下RAM大小為64K,后續問題可以通過郵箱聯系:kx@wch.cn


我目前用的是CH32F208 BOOT0 板子默認現在是懸空的,下載其他的例程可以工作,所以應該不是硬件的問題,不知道為什么


另外我下載是用SWD下載和調試不是用官方的isp軟件。


或者請提供一個可以用的網口的應用例程給我測試 CH32F208RB的芯片謝謝


您提供一個郵箱,或者給我郵箱發個消息,給您提供一個程序


麻煩給我也發生一份例程。個人信息保護,已隱藏? 謝謝! 官方例子。用208不能工作


您好,已發你,可以試一下


有關于CH32F20X系列在MounRiver Studio上的以太網例程


您好,目前CH32F20x系列提供的例程均是基于Keil開發環境的,你可以使用MounRiver新建CH32F20x系列工程,然后參考EVT移植一下。
