關于天線設計問題

工程師您好:

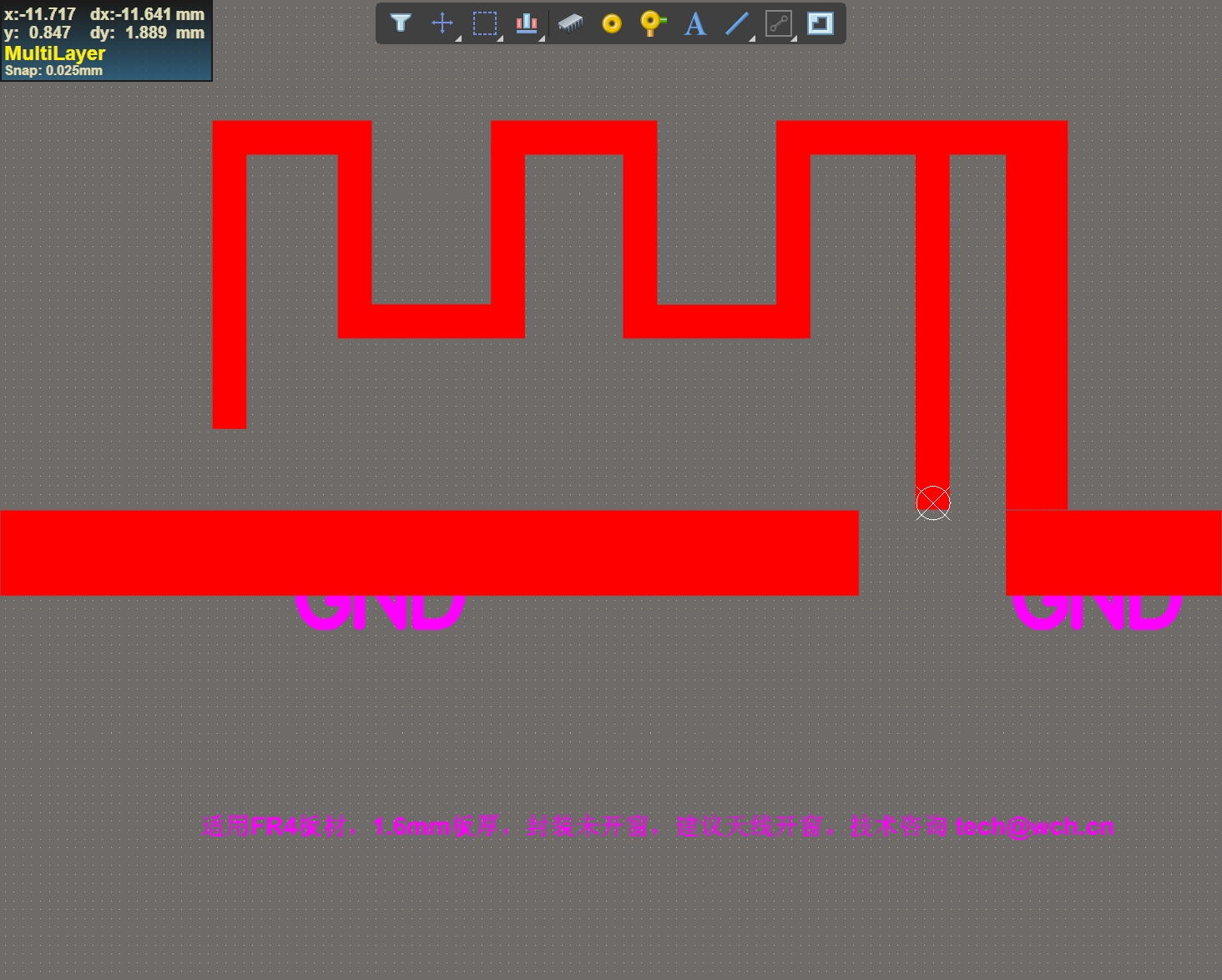

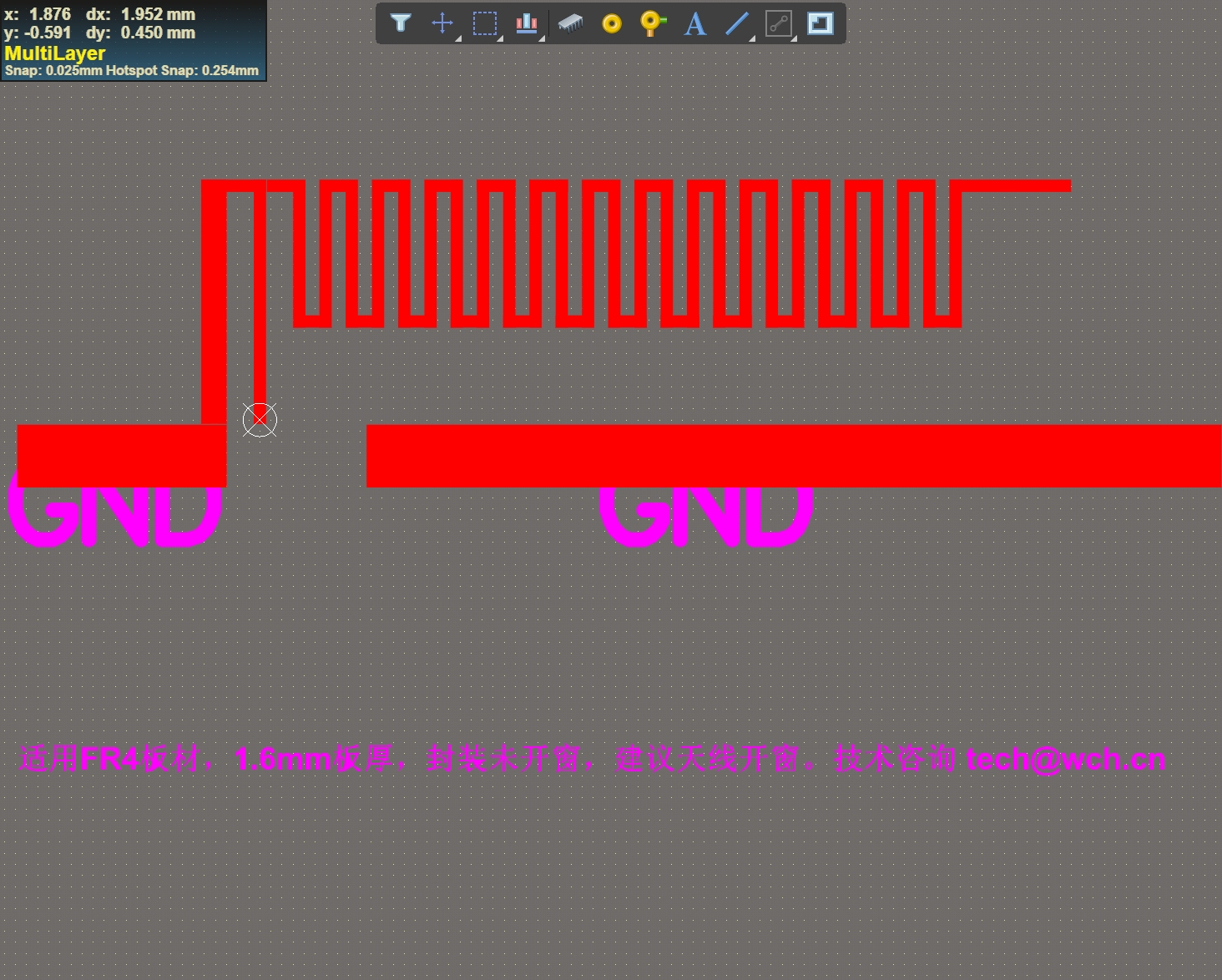

????如下兩圖都是在官網下載的封裝庫中適用于1.6mm板子的板載天線,請問這兩者有什么區別?性能有很大差異么




性能差距不大,天線封裝的尺寸越大, 信號會(huì )更好一些。如果底板尺寸較小,選擇小封裝的也沒什么問題。

注意務必根據板厚選擇封裝。

天線繪制注意點:

CH57x/CH58x原理圖與PCB繪制 - SweetTea_lllpc - 博客園 (cnblogs.com)


您好。請問陶瓷天線和這種PCB天線哪種性能穩定,傳輸距離遠呀?我用國巨的ANT3216LL00R2400A,測出來藍牙通信距離沒用CH592F Demo板的距離遠,而且穩定性差些


陶瓷天線與PCB板載天線使用場景一般不一樣的。陶瓷天線占用小,性能相對比較好。板載天線的價格一般會(huì )相對便宜些。

如果開發板的距離和預留的板子尺寸能夠滿足,則可以使用相同板載天線。

如果距離與開發板差距比較大,檢查一下天線走線和凈空,上面提供的博客有繪制說明。也可以提供你繪制的圖形,我們看看是否可以改進。


(1)PCB文件見附件

icon_rar.gifBLE_FS_V0_1_CH592F_20240525.rar

(2)請問天線的封裝有沒有Allergo的呀?

(3)請問能否推薦幾款陶瓷天線?


看下是否有AD格式的PCB,如果沒有該格式,截圖提供也可以。

沒有該封裝的??梢允褂锰峁┑腜CB進行轉換。

SCHPCB.ZIP - 南京沁恒微電子股份有限公司 (wch.cn)

標準的2.4G陶瓷天線都可以的。

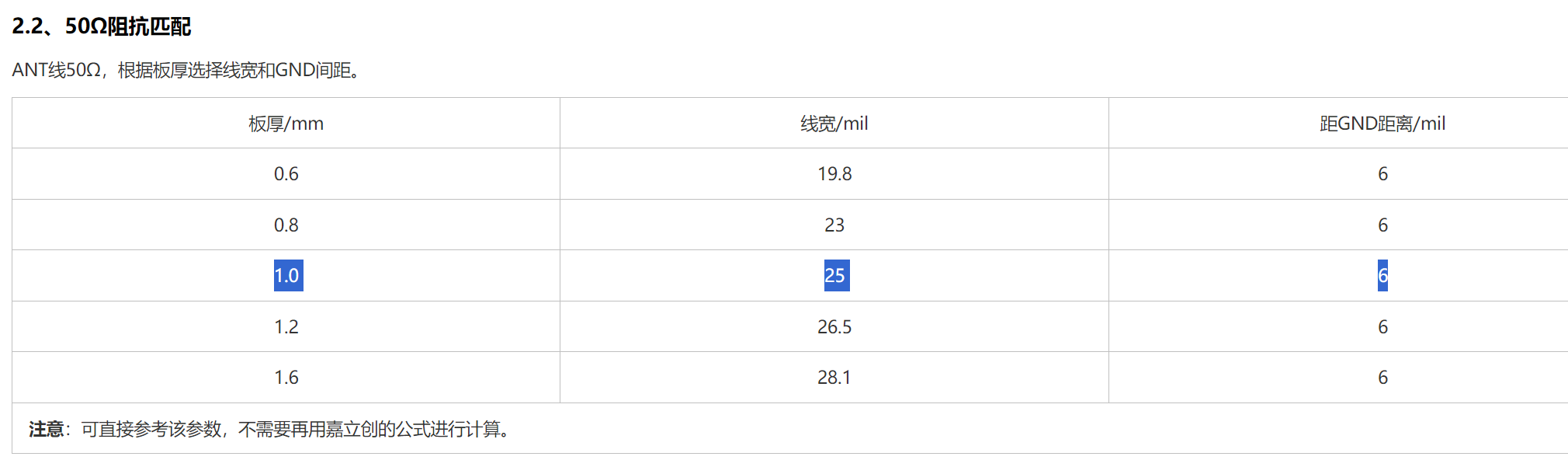

這個數值為啥和嘉立創(chuàng )阻抗計算器的數值不一樣?按照這個數值畫板子,與嘉立創(chuàng )給出的數值相比,信號基本上弱了5db(用手機測試)






提供的值作為參考,使用嘉立創(chuàng )計算也可以。

如果對信號的要求比較高,建議修改上面參數并使用專門的射頻儀器仿真測試獲取參數。

打板后測試信號強度,則建議使用頻譜儀傳導測試。

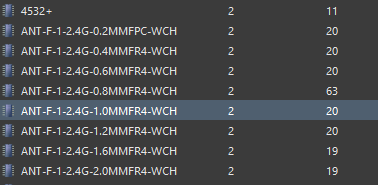

有沒有ch573f天線的嘉立創(chuàng )庫文件,需要一份1.6mm、1.2mm、1mm的,郵箱個人信息保護,已隱藏

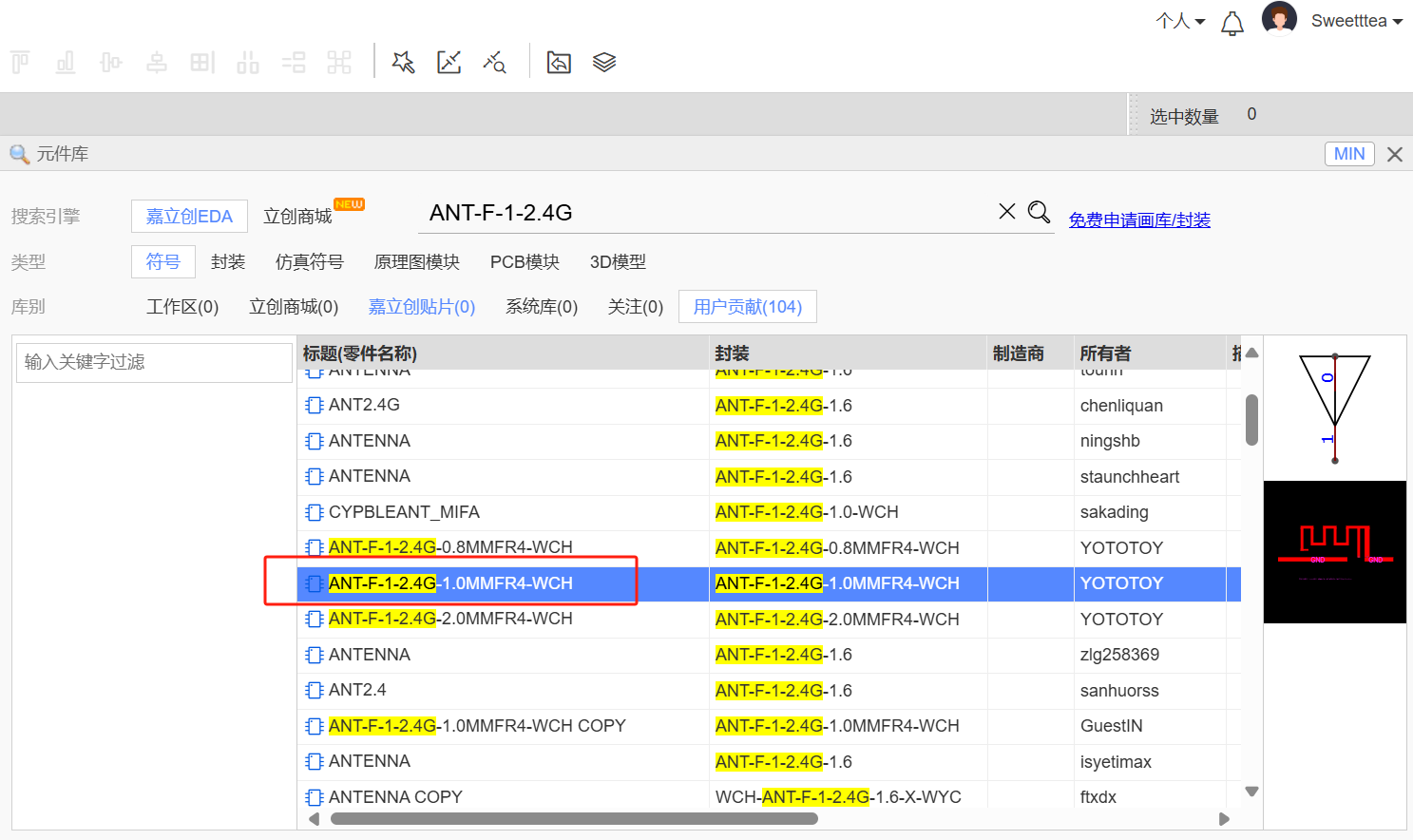

可以直接在嘉立創(chuàng )搜索型號并使用,例如
