CH224K不能誘騙出12V電壓
芋泥西米露 發表于: 2024-08-27 00:13:22
1#

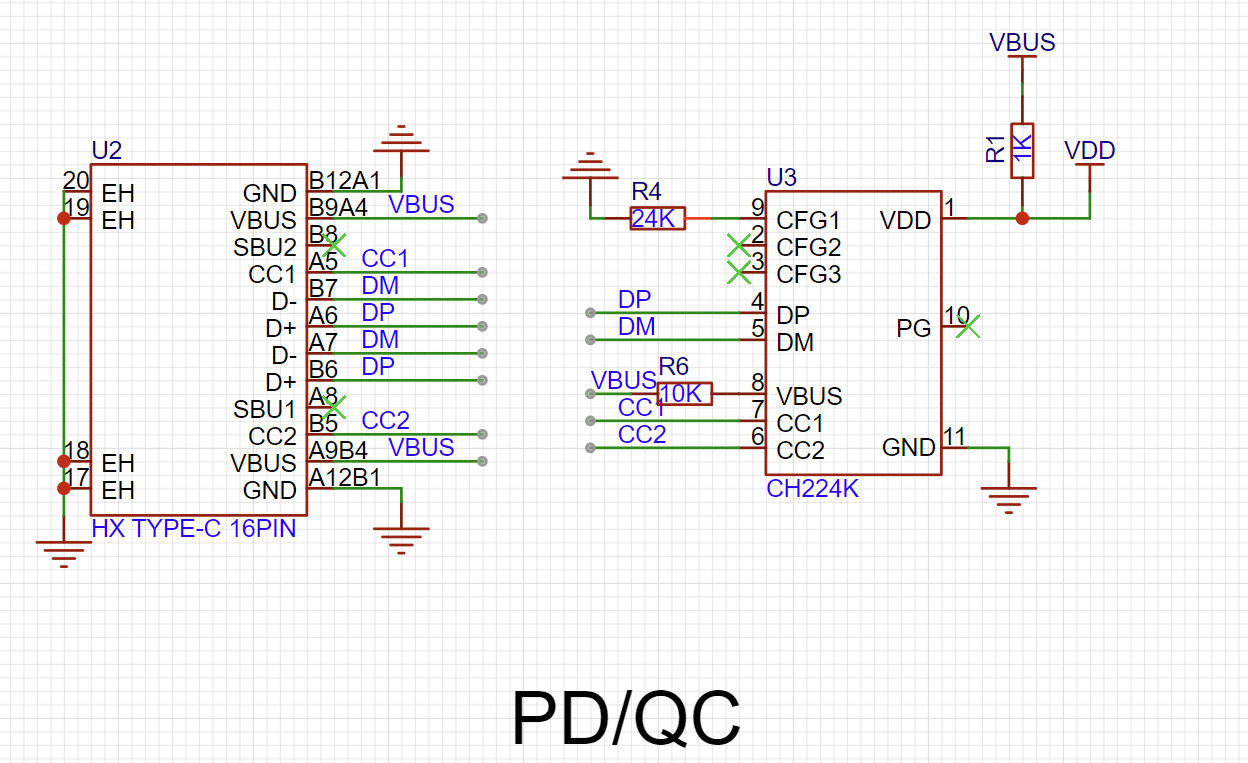

大家好CH224K.png請問一下，我使用如下原理圖的電路，不能正常誘騙出12V電壓。經過測量VDD管腳只有1.5V，板子上使用的電阻經過測量與原理圖上是一致的。一開始懷疑是沒有接地，重新拆下補焊過，還是不能輸出12V電壓，請問有人知道還有什么原因嗎？

TECH_ZJH 發表于: 2024-08-30 13:53:02
2#

您好，VDD和GND之間需要加一個1uF去耦電容


芋泥西米露 發表于: 2024-09-06 20:11:40
3#

嘗試了一下，確實是缺少了這個電容的問題，謝謝！
