我用I2C2 DMA讀取從機寄存器，問什么總是比我要讀取的多了一個字節？

I2C2_DMA.zip

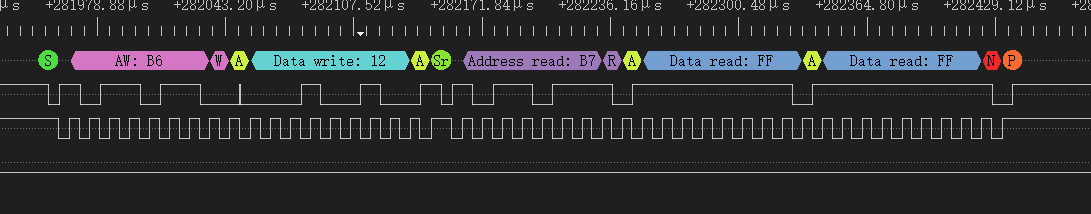

我代碼里寫了DMA?bufsize是1，但邏輯分析儀看到的是讀回來兩個字節，請幫忙看看是哪里配置出錯了么？

? ? logan_DMA_I2C2_RX_Init((u32)RxData,1);

? ? logan_i2c2_rx(0x5b, 0x12);

熱門產品 : CH32L103: 32位PDUSB低功耗單片機

14 104 133

主題回復積分

等級小學三年級

私信

這是由于沒有提前關閉I2C的自動應答ACK造成的。DMA配置的長度只決定DMA會(huì )從I2C外設搬運幾個數據，而I2C接收多少數據是由I2C邏輯控制的。瀏覽代碼發現I2C接收第一個字節前并未關閉自動應答ACK。這就造成從機收到主機的ACK從而認為主機需要再讀1字節而繼續發送，主機無法發出停止條件。

根據CH32FV2x_V3xRM的275頁所述：

“在接收模式時，主設備需要在最后一個數據位的應答位置 NAK，接收到 NACK 后，從設備釋放對 SCL 和 SDA 線的控制”

故對于只讀1字節的情況，需要在讀取之前關閉自動應答ACK。對于只讀取1字節的情況，代碼應如下修改：

while(?!I2C_CheckEvent(?I2C2,?I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED?)?);?//?原有代碼
I2C_AcknowledgeConfig(?I2C2,?DISABLE?);?//?新增代碼，提前關閉自動應答ACK
DMA_Cmd(?DMA1_Channel5,?ENABLE?);?//?原有代碼

而對于讀取2字節或更多的情況，自動應答ACK應等到還剩1字節待讀取時再關閉。

另外附上一個X035系列I2C邏輯的狀態機實現代碼，樓主可以參考：（鏈接會(huì )直接跳轉到讀時序的接收階段，可以看到若只剩1字節需要接收時，程序中關閉自動應答ACK的功能）

https://github.com/WuxiProject-offical/CH32X035-HelperLibrary/blob/main/I2C/Master/i2c.c#L617

3 17 33

主題回復積分

等級小學一年級

私信

灰常感謝，那如果用DMA的話有什么方法可以處理這個“BUG”，總不能去一直循環查詢還剩多少個數據吧？

14 104 133

主題回復積分

等級小學三年級

私信

我用某業內主流32位MCU時遇到類似的問題，我的策略是DMA長度比需要讀取的長度少一個，在DMA的傳輸完成中斷里關閉自動應答ACK，然后最后一字節用中斷接收；如果只讀1字節，直接用中斷讀取而不開DMA。

但V203上，似乎可以卡bug做一個非常騷的操作，即直接設置DMA長度為比需要讀取的長度少一個，不在DMA傳輸完成中斷里添加代碼。按你的測試現象來看，如果最后一個字節沒有被DMA取走，主機會(huì )自動發NACK并結束通信？但這一行為我不確定是否可靠，建議等周一官方工作人員回復下。

3 17 33

主題回復積分

等級小學一年級

私信

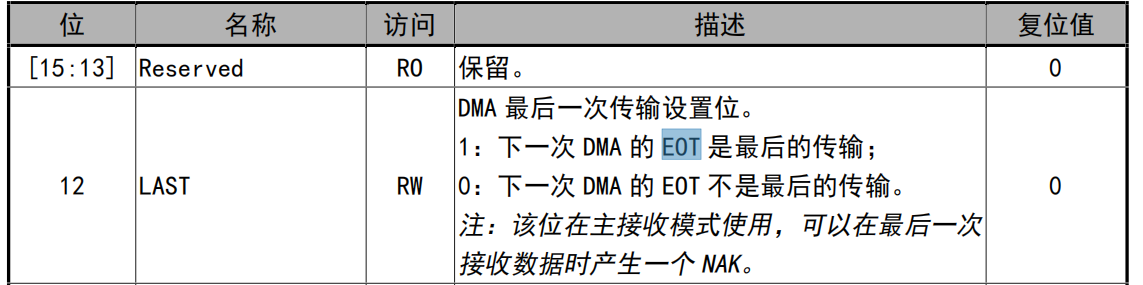

我在手冊里看到這樣一個寄存器，是解決這個問題的，如下圖。

初始化的時候加上這一句就行了 I2C_DMALastTransferCmd(I2C2,ENABLE);

3 17 33

主題回復積分

等級小學一年級

私信

“如果最后一個字節沒有被DMA取走，主機會(huì )自動發NACK并結束通信？” 我在DMA完成中斷里發送了STOP。

3 17 33

主題回復積分

等級小學一年級

私信

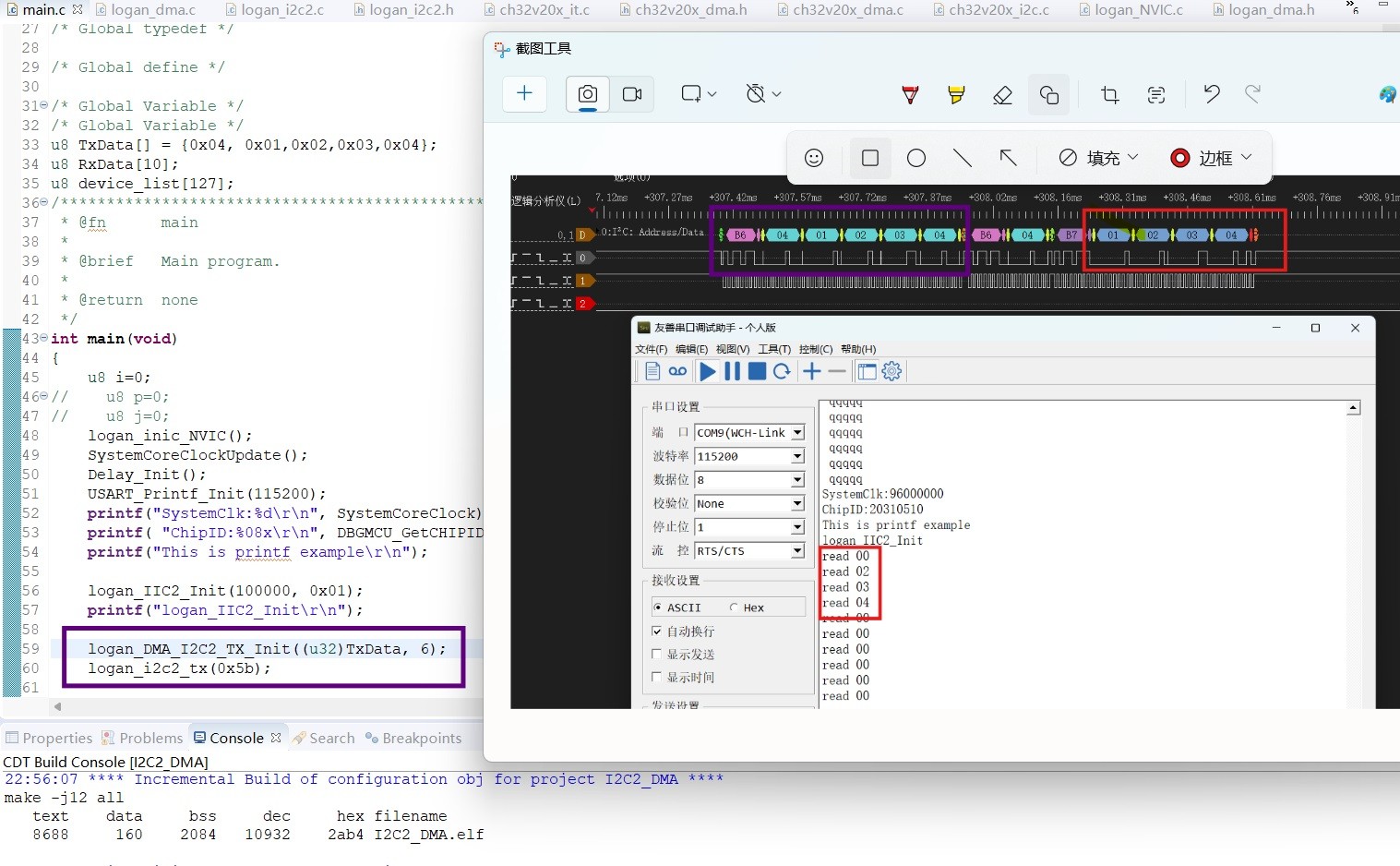

解決了上述問題，依然有兩個BUG，幫忙看看是哪里的問題：

1.紅色圈的地方，邏輯分析儀可以看到接受了4個數據，但print接受數字時，第一個字節沒有正確輸出。

2.紫色圈出來的位置，從邏輯分析儀看發送了5個字節（包括寄存器），但程序里TX的長度寫成6才能正確發送4個字節。

I2C2_DMA.zip

附件是代碼。

3 17 33

主題回復積分

等級小學一年級

私信

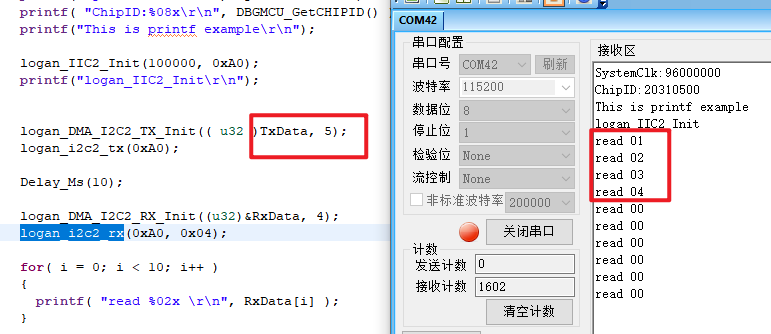

1.紅色圈的地方，邏輯分析儀可以看到接受了4個數據，但print接受數字時，第一個字節沒有正確輸出。

針對這個問題如下代碼中加了一個延時解決了，但不明白為什么會(huì )這樣，如果不加延時該怎么處理？

void logan_i2c2_rx(u16 slave_add, u16 reg)

{

? ? while( I2C_GetFlagStatus( I2C2, I2C_FLAG_BUSY ) != RESET );

? ? I2C_GenerateSTART( I2C2, ENABLE);

? ? while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_MODE_SELECT ) );

? ? logan_send_addr( I2C2, slave_add, I2C_Direction_Transmitter);

? ? while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED ) );

#if (Address_Lenth? == Address_8bit)

? ? I2C_SendData( I2C2, (u8) (reg & 0x00FF));

? ? while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED ) );

#elif (Address_Lenth? == Address_16bit)

? ? I2C_SendData( I2C1, (u8)(reg>>8) );

? ? while( !I2C_CheckEvent( I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED ) );

? ? I2C_SendData( I2C1, (u8)(reg&0x00FF) );

? ? while( !I2C_CheckEvent( I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED ) );

#endif

? ? I2C_GenerateSTART( I2C2, ENABLE);

? ? while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_MODE_SELECT ) );

? ? logan_send_addr( I2C2, slave_add, I2C_Direction_Receiver);

? ? while( !I2C_CheckEvent( I2C2, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED ) );

? ? Delay_Us(100);

? ? DMA_Cmd( DMA1_Channel5, ENABLE );

}

14 104 133

主題回復積分

等級小學三年級

私信

由于我手上并無V203的硬件，以下均為本人按照經驗所做的推測，請酌情參考。

對于問題1，我沒有什么頭緒，不確定是否與問題2有關，建議只保留讀取邏輯再次測試。

對于問題2，我個人認為是因為DMA發出最后一字節后，該字節數據剛剛裝入I2C數據寄存器還未來得及發送，DMA就因數據已全部傳輸完畢而觸發TC中斷，而程序中TC中斷立即發出了STOP信號，故I2C外設未來得及發出該字節即產生了停止序列。故，可在只寫入目標器件的操作時，在DMA傳輸完畢的中斷內開啟I2C的BTF中斷，并在I2C的BTF中斷內再發出STOP信號。

0 3654 3681

主題回復積分

等級本科四年級

私信

您好，@雷龍飛-Logan.lei，麻煩具體說明一下你的程序如何測試使用，我這邊打開你的程序發現沒有做主從的區分，下載到測試板邏輯分析儀并沒有采到波形，在收發通信時需要把另外收發代碼注釋掉么?？梢愿遥╨zs@wch.cn）描述一下使用方法，我這邊具體測試一下?；蛭覀僔203 EVT有IIC DMA收發的例程，你也可以參考一下。

3 17 33

主題回復積分

等級小學一年級

私信

不用注釋掉，我是CH32V203做主機，通過I2C2（PB10,PB11）對從機AW9523BTQR進行讀寫的。

0 3654 3681

主題回復積分

等級本科四年級

私信

您好，附件是修改后的例程，關于發送長度以及接收問題這邊測試修改后是沒有問題的，如下圖。由于沒有你所說的從機模塊。例程是基于對EEPROM的讀寫測試的，所以對設備地址進行了修改。你拿回去測試時注意地址要改過來。

I2C2_DMA.zip

1 3 15

主題回復積分

等級幼兒園

私信

問題一。打印讀取到的I2C數據時，第一個數據丟失。是因為DMA還沒有傳輸完成?？梢栽谠O置標志位等傳輸完成在打印。

1 3 15

主題回復積分

等級幼兒園

私信

I2C狀態轉換，全放在中斷里面進行。

I2C DMA主機模式測試沒問題。從機 MP4247可以正常通訊。

I2C DMA從機模式不完整未測試。

大佬們可以?xún)?yōu)化一下。我這寫的有點爛。

#define I2C_OUTTIME 70000

uint8_t i2cDataTx[Size] = { 0 };

uint8_t i2cDataRx[Size];

void I2C1_EV_IRQHandler(void) __attribute__((interrupt("WCH-Interrupt-fast")));

void DMA1_Channel7_IRQHandler(void) __attribute__((interrupt("WCH-Interrupt-fast")));

//void DMA1_Channel6_IRQHandler(void) __attribute__((interrupt("WCH-Interrupt-fast")));

void I2C1_ER_IRQHandler(void)? __attribute__((interrupt("WCH-Interrupt-fast")));

//波特率? 本機地址 (1

void IIC_Init(u32 bound, uint8_t myadr)

{

? ? GPIO_InitTypeDef GPIO_InitStructure={0};

? ? I2C_InitTypeDef I2C_InitTSturcture={0};

? ? RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE );

? ? RCC_APB1PeriphClockCmd( RCC_APB1Periph_I2C1, ENABLE );

? ? RCC_AHBPeriphClockCmd( RCC_AHBPeriph_DMA1, ENABLE );

? ? GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;

? ? GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;

? ? GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

? ? GPIO_Init( GPIOB, &GPIO_InitStructure );

? ? GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;

? ? GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;

? ? GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

? ? GPIO_Init( GPIOB, &GPIO_InitStructure );

? ? I2C_InitTSturcture.I2C_ClockSpeed = bound;

? ? I2C_InitTSturcture.I2C_Mode = I2C_Mode_I2C;

? ? I2C_InitTSturcture.I2C_DutyCycle = I2C_DutyCycle_2;

? ? I2C_InitTSturcture.I2C_OwnAddress1 = myadr?myadr<<1:MYAdderss<<1;

? ? I2C_InitTSturcture.I2C_Ack = I2C_Ack_Enable;

? ? I2C_InitTSturcture.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;

? ? I2C_Init( I2C1, &I2C_InitTSturcture );

? ? DMA_InitTypeDef DMA_InitStructure={0};

? ? DMA_DeInit(DMA1_Channel7);

? ? DMA_InitStructure.DMA_PeripheralBaseAddr = ( u32 )&I2C1->DATAR;

? ? DMA_InitStructure.DMA_MemoryBaseAddr = ( u32)&i2cDataRx;

? ? DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;

? ? DMA_InitStructure.DMA_BufferSize = Size;

? ? DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;

? ? DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;

? ? DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;

? ? DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;

? ? DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;

? ? DMA_InitStructure.DMA_Priority = DMA_Priority_High;

? ? DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;

? ? DMA_Init(DMA1_Channel7, &DMA_InitStructure );

? ? DMA_DeInit(DMA1_Channel6);

? ? DMA_InitStructure.DMA_PeripheralBaseAddr = ( u32 )&I2C1->DATAR;

? ? DMA_InitStructure.DMA_MemoryBaseAddr =( u32)&i2cDataTx;

? ? DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;

? ? DMA_InitStructure.DMA_BufferSize = Tize;

? ? DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;

? ? DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;

? ? DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;

? ? DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;

? ? DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;

? ? DMA_InitStructure.DMA_Priority = DMA_Priority_VeryHigh;//DMA_Priority_High;DMA_Priority_VeryHigh

? ? DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;

? ? DMA_Init( DMA1_Channel6, &DMA_InitStructure );

? ? I2C_DMACmd( I2C1, ENABLE );

? ? NVIC_InitTypeDef? NVIC_InitStructure = {0};

? ? NVIC_InitStructure.NVIC_IRQChannel = I2C1_EV_IRQn;//事件中斷

? ? NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;

? ? NVIC_InitStructure.NVIC_IRQChannelSubPriority = 5;

? ? NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

? ? NVIC_Init(&NVIC_InitStructure);

? ? NVIC_InitStructure.NVIC_IRQChannel = DMA1_Channel7_IRQn;

? ? NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;

? ? NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;

//? ? NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

? ? NVIC_Init(&NVIC_InitStructure);

//? ? NVIC_InitStructure.NVIC_IRQChannel = DMA1_Channel6_IRQn;

? ? NVIC_InitStructure.NVIC_IRQChannel = I2C1_ER_IRQn;//錯誤中斷

? ? NVIC_InitStructure.NVIC_IRQChannelSubPriority = 7;? ? ? ? ? ? ? ? ?//從優先級

? ? NVIC_Init(&NVIC_InitStructure);

//? ? DMA_ITConfig(DMA1_Channel7, DMA1_IT_TC1, ENABLE);

? ? DMA1_Channel7->CFGR|=0x0002;//接收完成中斷

//? ? DMA1_Channel6->CFGR|=0x0002;//發送完成中斷

? ? I2C_ITConfig(I2C1, I2C_IT_EVT, ENABLE);//I2C_IT_EVT 開啟事件中斷 I? 2C_IT_BUF|接收發送緩沖器中斷? I2C_IT_ERR 錯誤中斷

? ? if(myadr)

? ? {

? ? ? ? I2C_GeneralCallCmd(I2C1,ENABLE);//響應廣播

? ? }

? ? I2C_Cmd( I2C1, ENABLE );

//? ? I2C_AcknowledgeConfig( I2C1, ENABLE );

? ? Rst_i2c_salve();

}

uint8_t I2C_READ_REG8(uint8_t addr, uint8_t reg, uint8_t* rbuf, uint16_t rsize)

{

//[狀態(bit7 1寫讀數據 0僅寫數據其他位為狀態指示),發送數據尺寸H,發送數據尺寸L,讀取數據尺寸H,讀取數據尺寸L,發送地址? ?,(寫寄存器|讀寄存器|指令|數據1),(數據2),...]

? ? static uint8_t data[6+2];

? ? uint32_t time_out=I2C_OUTTIME;

//? ? I2C1->CTLR1 |= (uint16_t)0x0001;

? ? while( I2C_GetFlagStatus( I2C1, I2C_FLAG_BUSY ) != RESET ) //等待I2C空閑

? ? {

? ? ? ? time_out--;

? ? ? ? if(time_out==0)

? ? ? ? {

? ? ? ? ? ? Rst_i2c_salve();

? ? ? ? ? ? return I2C_BUSY;

? ? ? ? }

? ? }

? ? data[0] = 0x80;//寫讀

? ? data[1] = 0;//發送數據字節數高位

? ? data[2] = 1;//發送數據字節數低位

? ? data[3] = (rsize>>8)&0xFF;//接收字節數高位

? ? data[4] = rsize&0xFF;//接收字節數低位

? ? data[5] = addr<<1;//從機地址

? ? data[6] = reg;//寫數據

? ? //DMA接收設置

? ? DMA1_Channel7->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

? ? DMA1_Channel7->CNTR = 0;

? ? DMA1_Channel7->MADDR = (uint32_t)(rbuf);

? ? //DMA發送設置

? ? DMA1_Channel6->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

? ? DMA1_Channel6->CNTR = 7;

? ? DMA1_Channel6->MADDR = (uint32_t)(data);

? ? I2C_GenerateSTART(I2C1, ENABLE);//轉換到主機模式? 發起起始條件成功 SB狀態置1? MSL狀態置1表明當前為主機模式

? ? time_out = I2C_OUTTIME;

? ? while( !I2C_CheckEvent( I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED ))//等待傳輸完成 BTF=1 TXE=1? ?MSL=1 TRA=1 BUSY=1

? ? {

? ? ? ? time_out--;

? ? ? ? if(time_out==0)

? ? ? ? {

? ? ? ? ? ? Rst_i2c_salve();

? ? ? ? ? ? return I2C_ERROR;

? ? ? ? }

? ? }

? ? return 0;

}

uint8_t I2C_WRITE_REG8(uint8_t addr, uint8_t reg, uint8_t*wbuf, uint16_t wsize)

{

//[狀態(bit7 1寫讀數據 0僅寫數據其他位為狀態指示),發送數據尺寸H,發送數據尺寸L,讀取數據尺寸H,讀取數據尺寸L,發送地址? ?,(寫寄存器|讀寄存器|指令|數據1),(數據2),...]

? ? static uint8_t data[6+8];

? ? uint32_t i;

? ? uint32_t time_out=I2C_OUTTIME;

? ? wsize=wsize+1;

//? ? I2C1->CTLR1 |= (uint16_t)0x0001;

? ? while( I2C_GetFlagStatus( I2C1, I2C_FLAG_BUSY ) != RESET ) //等待I2C空閑

? ? {

? ? ? ? time_out--;

? ? ? ? if(time_out==0)

? ? ? ? {

//? ? ? ? ? ? if(DMA1_Channel6->CNTR==0 && DMA1_Channel7->CNTR==0)

//? ? ? ? ? ? {

? ? ? ? ? ? Rst_i2c_salve();

//? ? ? ? ? ? }

? ? ? ? ? ? return I2C_BUSY;

? ? ? ? }

? ? }

? ? if(wsize>8)

? ? {

? ? ? ? return 8;

? ? }

? ? data[0] = 0x00;//僅寫

? ? data[1] = (wsize>>8)&0xFF;//發送數據字節數高位

? ? data[2] = wsize&0xFF;//發送數據字節數低位

? ? data[3] = 0;//接收字節數高位

? ? data[4] = 0;//接收字節數低位

? ? data[5] = addr<<1;//從機地址

? ? data[6] = reg;//從機寄存器地址或指令

? ? for (i = 0; i < wsize; ++i) {

? ? ? ? data[i+7] = wbuf[i];

? ? }

? ? DMA1_Channel6->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

? ? DMA1_Channel6->CNTR = wsize;

? ? DMA1_Channel6->MADDR = (uint32_t)(data);

? ? I2C_GenerateSTART(I2C1, ENABLE);

? ? return 0;

}

void I2C1_EV_IRQHandler(void)

{

? ? volatile uint32_t temp = 0;

? ? ///////////////DMA///////////////////

? ? static uint8_t *_status;

? ? volatile uint32_t temp1 = 0;

? ? volatile uint32_t temp2 = 0;

? ? temp1 = I2C1->STAR1;//讀狀態1寄存器

? ? temp2 = I2C1->STAR2;//讀狀態2寄存器

? ? temp2 = temp2<<16;

? ? temp = (temp1|temp2);

? ? if((temp&I2C_FLAG_MSL)==I2C_FLAG_MSL)//主機模式

? ? {

? ? ? ? if((temp&I2C_IT_SB))//起始條件已發出開始發送從機地址

? ? ? ? {

? ? ? ? ? ? if(DMA1_Channel6->CNTR)//首次發送數據更新保存數據基址讀從機寄存器操作(先寫指令再讀數據)第二次起始條件發出時 不應該再觸發該處

? ? ? ? ? ? {

? ? ? ? ? ? ? ? _status = (uint8_t *)DMA1_Channel6->MADDR;

? ? ? ? ? ? ? ? GPIO_WriteBit(GPIOB, GPIO_Pin_2, 1);//LED1 藍色

? ? ? ? ? ? }

? ? ? ? ? ? I2C1->DATAR = _status[5];//bit0 0發送或讀取地址bit0 1 寫地址后會(huì )清除SB

? ? ? ? ? ? _status[0]=(_status[0]&0x80)|1;//更新?tīng)顟B(tài) 發送地址

? ? ? ? ? ? GPIO_WriteBit(GPIOB, GPIO_Pin_14, 0);//LED2 綠色

? ? ? ? ? ? // GPIO_WriteBit(GPIOB, GPIO_Pin_15, 0);//LED3 紅燈

? ? ? ? }

//? ? ? ? ? ADDR 用戶讀取狀態寄存器 1 后，對狀態寄存器 2 的讀操作將會(huì )清除此位

? ? ? ? if(temp&I2C_IT_ADDR)//從機地址匹配(應答) 開始寫或者讀數據

? ? ? ? {

? ? ? ? ? ? //開始DMA傳輸

? ? ? ? ? ? if(DMA1_Channel6->CNTR)//發送

? ? ? ? ? ? {

//? ? ? ? ? ? ? ? [狀態(bit7 1寫讀數據 0僅寫數據其他位為狀態指示),發送數據尺寸H,發送數據尺寸L,讀取數據尺寸H,讀取數據尺寸L,發送地址,(寫寄存器|讀寄存器|指令|數據1),(數據2),...]

? ? ? ? ? ? ? ? DMA1_Channel6->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

? ? ? ? ? ? ? ? if((_status[0]&0x80))//寫讀

? ? ? ? ? ? ? ? {

? ? ? ? ? ? ? ? ? ? _status[5] = _status[5]|0x0001;//轉換為讀地址

? ? ? ? ? ? ? ? ? ? _status[0] = (_status[0]&0x80)|2;//更新?tīng)顟B(tài)為讀等待數據傳輸完成

? ? ? ? ? ? ? ? ? ? DMA1_Channel7->CNTR = (_status[3]<<8)|_status[4];

? ? ? ? ? ? ? ? ? ? GPIO_WriteBit(GPIOB, GPIO_Pin_2, 0);//LED1 藍色

? ? ? ? ? ? ? ? }else {//僅寫

? ? ? ? ? ? ? ? ? ? _status[0]=(_status[0]&0x80)|3;//更新?tīng)顟B(tài)為僅寫? 等待數據傳輸完成

? ? ? ? ? ? ? ? }

? ? ? ? ? ? ? ? DMA1_Channel6->CNTR = (_status[1]<<8)|_status[2];

? ? ? ? ? ? ? ? DMA1_Channel6->MADDR = (uint32_t)(_status+6);

? ? ? ? ? ? ? ? DMA1_Channel6->CFGR |= DMA_CFGR1_EN;//開啟DMA指定通道

? ? ? ? ? ? }else if(DMA1_Channel7->CNTR)//接收

? ? ? ? ? ? {

? ? ? ? ? ? ? ? DMA1_Channel6->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

//? ? ? ? ? ? ? ? I2C1->CTLR1 = ((uint16_t)0x0401);//開啟應答

? ? ? ? ? ? ? ? I2C1->CTLR1 |= ((uint16_t)0x0400);//開啟應答

? ? ? ? ? ? ? ? I2C1->CTLR2 |= ((uint16_t)0x1000);//主機接收時 DMA傳輸最后一位NACK DMA接收不觸發BTF 需要開啟DMA傳輸完成中斷處理發送停止事件

? ? ? ? ? ? ? ? DMA1_Channel7->CFGR |= DMA_CFGR1_EN;//開啟DMA指定通道

? ? ? ? ? ? ? ? _status[0]=(_status[0]&0x80)|4;

? ? ? ? ? ? }

? ? ? ? }

//? ? ? ? BTF字節發送結束標志位，用戶讀取狀態寄存器 1后，對數據寄存器的讀寫將清除此位；

? ? ? ? if(temp&I2C_IT_BTF)//數據傳輸完成 ->? 一個數據傳輸完成 (硬件延時超時) (發送數據寄存器空) (接收數據寄存器有數據未被讀取)觸發完成事件

? ? ? ? {

? ? ? ? ? ? (void)I2C1->DATAR;

? ? ? ? ? ? switch (_status[0]&0x7F) {

? ? ? ? ? ? ? ? case 1://地址發送完成等待地址匹配在此不做任何事情

? ? ? ? ? ? ? ? ? ? break;

? ? ? ? ? ? ? ? case 2://寫讀數據狀態 開始讀

? ? ? ? ? ? ? ? ? ? DMA1_Channel7->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

//? ? ? ? ? ? ? ? ? ? I2C1->CTLR1 = ((uint16_t)0x0101);//再次發出開始信號準備讀取

? ? ? ? ? ? ? ? ? ? I2C1->CTLR1 |= ((uint16_t)0x0100);//再次發出開始信號準備讀取

? ? ? ? ? ? ? ? ? ? DMA1_Channel6->CNTR = (_status[3]<<8)|_status[4];//讀取長度

? ? ? ? ? ? ? ? ? ? _status[0]=(_status[0]&0x80)|4;

? ? ? ? ? ? ? ? ? ? break;

? ? ? ? ? ? ? ? case 3://僅寫數據? ?完成

? ? ? ? ? ? ? ? ? ? _status[0]=(_status[0]&0x80)|4;

//? ? ? ? ? ? ? ? ? ? GPIO_WriteBit(GPIOB, GPIO_Pin_2, 1);//LED1 藍色

? ? ? ? ? ? ? ? case 4:// 讀寫完成

//? ? ? ? ? ? ? ? ? ? ?I2C1->CTLR1 = ((uint16_t)0x0201);

? ? ? ? ? ? ? ? ? ? ?I2C1->CTLR1 ^=((uint16_t)0x0400);// 取消應答

? ? ? ? ? ? ? ? ? ? ?I2C1->CTLR1 |= ((uint16_t)0x0200);// 發起停止事件轉變?yōu)閺臋C模式

? ? ? ? ? ? ? ? ? ? ?_status[0]=(_status[0]&0x80)|5;

? ? ? ? ? ? ? ? ? ? ?DMA1_Channel6->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

? ? ? ? ? ? ? ? ? ? ?DMA1_Channel6->CNTR = 0;

//? ? ? ? ? ? ? ? ? ? ?DMA1_Channel7->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

//? ? ? ? ? ? ? ? ? ? ?if((_status[0]&0x7F)==4)GPIO_WriteBit(GPIOB, GPIO_Pin_14, 1);//LED2 綠燈

? ? ? ? ? ? ? ? ? ? break;

? ? ? ? ? ? ? ? default:

? ? ? ? ? ? ? ? ? ? break;

? ? ? ? ? ? }

? ? ? ? }

? ? }else {//從機模式 I2C_IT_ADDR? I2C_IT_BTF? I2C_IT_STOPF

//? ? ? ? if(temp&I2C_IT_BTF)

//? ? ? ? {

//

//? ? ? ? }

? ? ? ? if((temp&I2C_IT_STOPF)||(temp&I2C_IT_BTF))//從機檢測到停止事件或發送完成標志

? ? ? ? {

? ? ? ? ? ? DMA1_Channel6->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

? ? ? ? ? ? DMA1_Channel7->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

? ? ? ? }

? ? ? ? if(temp&I2C_IT_ADDR)

? ? ? ? {

? ? ? ? ? ? //主機請求數據重復的起始條件、停止條件會(huì )清除仲裁丟失、關閉I2C 該位硬件清零

? ? ? ? ? ? if(temp&I2C_FLAG_TRA)//主機請求數據根據接收的值準備數據上傳

? ? ? ? ? ? {

? ? ? ? ? ? ? ? //從機 DMA發送數據外部設置對應數據源

//? ? ? ? ? ? ? ?DMA1_Channel6->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

//? ? ? ? ? ? ? ?DMA1_Channel6->MADDR = ( u32)&i2cDataTx;

//? ? ? ? ? ? ? ?DMA1_Channel6->CNTR = Tize;

? ? ? ? ? ? ? ?DMA1_Channel6->CFGR |= DMA_CFGR1_EN;//開啟DMA指定通道

? ? ? ? ? ? }else//主機寫數據從機接收

? ? ? ? ? ? {

? ? ? ? ? ? ? ? /* 準備接收數據設置大一點的緩沖區 */

? ? ? ? ? ? ? ? DMA1_Channel7->MADDR = ( u32)&i2cDataRx;

? ? ? ? ? ? ? ? DMA1_Channel7->CNTR = Size;

? ? ? ? ? ? ? ? DMA1_Channel7->CFGR |= DMA_CFGR1_EN;

? ? ? ? ? ? }

? ? ? ? }

? ? }

//////////////////DMA///////////////////

}

//SCL為高電平時，SDA由高變低表示起始信號；

//

//SCL為高電平時，SDA由低變高表示停止信號；

//

//起始信號和停止信號都是由主機發出，起始信號產生后總線處于占用狀態，停止信號產生后總線被釋放，處于空閑狀態。

// 錯誤中斷

void I2C1_ER_IRQHandler(void)

{

? ? uint32_t temp = 0;

? ? I2C_GenerateSTOP(I2C1, ENABLE);

? ? DMA1_Channel6->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

? ? DMA1_Channel7->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉DMA指定通道

? ? temp = I2C1->STAR1;

? ? I2C_Cmd(I2C1, DISABLE);

? ? if(temp&0x0400)//應答錯誤

? ? {

? ? ? ? GPIO_WriteBit(GPIOB, GPIO_Pin_2, 0);//LED1 藍色

? ? }else if (temp&0x0100)//仲裁丟失

? ? {

? ? }else if (temp&0x4000)//超時

? ? {

? ? ? ? GPIO_WriteBit(GPIOB, GPIO_Pin_15, 1);//LED3 紅燈

? ? }else if (temp&0x0200)//過載? 禁止時鐘延長條件下

? ? {

? ? }else {

? ? }

? ? I2C_Cmd(I2C1, ENABLE);

}

//傳輸完成的回調函數

//extern void I2C_SlaveDMARxCpltCallback();

//I2C DMA接收

void DMA1_Channel7_IRQHandler(void)

{

? ? if(DMA_GetITStatus(DMA1_IT_TC7)==SET)

? ? {

? ? ? ? //? ? ? ? 從機狀態下應該解析更新數據

? ? ? ? //? ? ? ? I2C_SlaveDMARxCpltCallback();

? ? ? ? I2C1->CTLR1 ^=((uint16_t)0x0400);// 取消應答

? ? ? ? I2C1->CTLR1 |= ((uint16_t)0x0200);// 發起停止事件轉換為從機模式? 靜默

? ? ? ? DMA1_Channel7->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉dma指定通道

? ? ? ? DMA_ClearITPendingBit(DMA1_IT_TC7);

? ? ? ? GPIO_WriteBit(GPIOB, GPIO_Pin_14, 1);//LED2 綠色

? ? }

}

//I2C DMA 發送完成

//void DMA1_Channel6_IRQHandler(void)

//{

//? ? if(DMA_GetITStatus(DMA1_IT_TC6)==SET)

//? ? {

//? ? ? ? DMA1_Channel6->CFGR &= (uint16_t)(~DMA_CFGR1_EN);//關閉dma指定通道

//? ? ? ? DMA_ClearITPendingBit(DMA1_IT_TC6);

//

//? ? }

//}

//主機模式嘗試復位IIC

void Rst_i2c_salve()

{

? ? uint8_t n = 9;

//? ? GPIOB->CFGLR &= 0x00FFFFFF;// 復位

//? ? GPIOB->CFGLR |= (uint32_t)0x44000000;//輸入模式 PB6 PB7

//? ? printf("IDR:0x%08X? GPIOB:0x%08X\n",GPIOB->INDR,GPIOB->CFGLR);

? ? if((GPIOB->INDR&0x00000080)==0)//讀取SDA 總線 如果被拉低

? ? {

? ? ? ? I2C_GenerateSTART( I2C1, ENABLE );

? ? ? ? Delay_Ms(5);

? ? ? ? I2C_GenerateSTOP( I2C1, ENABLE );

? ? ? ? Delay_Ms(20);

? ? ? ? if((GPIOB->INDR&0x00000080))// SDA 為高退出

? ? ? ? {

? ? ? ? ? ? return;

? ? ? ? }

? ? ? ? I2C_Cmd( I2C1, DISABLE );

? ? ? ? GPIOB->CFGLR &= 0x00FFFFFF;// 復位

//? ? ? ? GPIOB->CFGLR |= (uint32_t)0x33000000;//輸出模式 PB6 PB7 通用推挽輸出 50 MHz

? ? ? ? GPIOB->CFGLR |= (uint32_t)0x77000000;//輸出模式 PB6 PB7 通用開漏輸出 50 MHz

//? ? ? ? GPIOB->OUTDR |= 0x000000C0;

? ? ? ? while(n>0)//發送9個時鐘信號

? ? ? ? {

? ? ? ? ? ? GPIOB->OUTDR |= 0x00000040;//PB6 SCL 拉高

? ? ? ? ? ? Delay_Ms(5);

? ? ? ? ? ? GPIOB->OUTDR &= ~0x00000040;// SCL 拉低

? ? ? ? ? ? n--;

? ? ? ? ? ? if((GPIOB->INDR&0x00000080))// SDA 為高退出

? ? ? ? ? ? {

? ? ? ? ? ? ? ? break;

? ? ? ? ? ? }

? ? ? ? }

//? ? ? ? GPIOB->OUTDR &= ~0x00000080; //PB7 SDA 拉低

//? ? ? ? GPIOB->OUTDR |= 0x00000040;//SCL 拉高

//? ? ? ? Delay_Ms(20);

//? ? ? ? GPIOB->OUTDR |= 0x00000080; //PB7 SDA 拉高

? ? //? ? GPIOB->CFGLR &= 0x00FFFFFF;// 復位

? ? ? ? GPIOB->CFGLR |= 0xFF000000;// 復用開漏輸出 50 MHz

? ? ? ? I2C1->STAR1 = 0;

? ? ? ? I2C1->STAR2 = 0;

? ? ? ? I2C_Cmd( I2C1, ENABLE );

? ? }else if ((GPIOB->INDR&0x00000040)==0){//SCL 總線被拉低嘗試恢復

? ? ? ? I2C_GenerateSTOP( I2C1, ENABLE );

? ? ? ? Delay_Ms(10);

? ? ? ? I2C_Cmd( I2C1, DISABLE );

? ? ? ? I2C1->STAR1 = 0;

? ? ? ? I2C1->STAR2 = 0;

? ? ? ? while((GPIOB->INDR&0x00000040)==0);//等待SCL總線 拉起

//? ? ? ? Delay_Ms(500);

? ? ? ? I2C_Cmd( I2C1, ENABLE );

? ? }else {

? ? ? ? I2C_Cmd( I2C1, DISABLE );

? ? ? ? I2C1->DATAR = 0;

? ? ? ? Delay_Ms(100);

? ? ? ? I2C_Cmd( I2C1, ENABLE );

? ? }

}
