CH392T配置IP地址

使用spi接口配置CH392TIP地址的時候,最低位字節讀出的數據始終與寫入數據不同,其他三個字節的數據與寫入數據相同,想請問可能的原因是什么呢?







您好,可以看一下SPI的時序是否滿足手冊6.2章節所規定的要求。CH392會(huì )將cs腳拉低后的第一個字節當作命令碼,通過您的截圖看cs腳拉低后的第一個字節是0x34,并不是設置IP的命令碼。另外,可以將邏輯分析儀抓的時序郵件發來看一下。

CH392手冊:http://www.fszrt.cn/downloads/CH392DS1_PDF.html

郵箱:lq@wch.cn

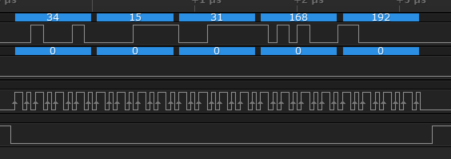

你好,邏輯分析儀中顯示的字節數據為10進制,34即對應0x22


你好,邏輯分析儀中顯示的字節數據為10進制,34即對應0x22


您好,

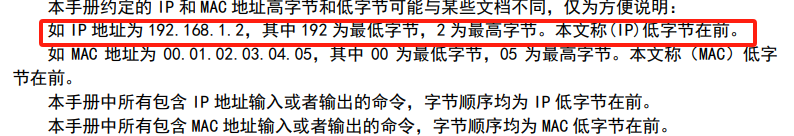

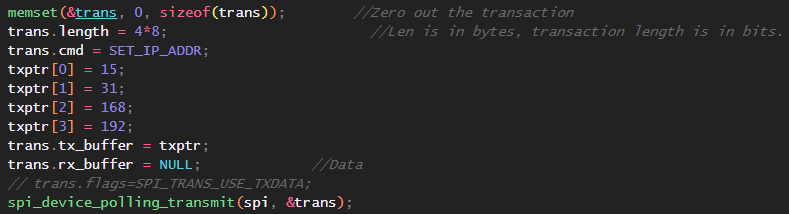

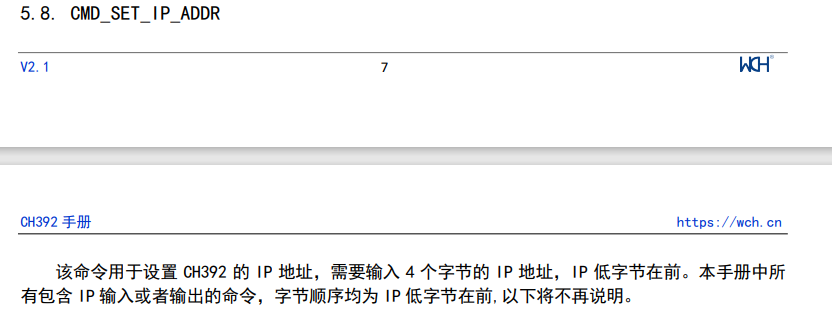

1.如果想設置ip為192.168.31.15,需要先寫入192,最后寫入15。



2.對于您所遇到的問題,可以先用0x06(check命令)排查一下spi接口本身的通信是否正常。如果spi正常但ip讀出來還是低字節異常,則看一下是否IP已經設置成功但是您讀取IP有誤。此外,可以嘗試將ip,掩碼,網關都設置完成后并執行初始化392,然后直連電腦,將電腦設置和392同網段IP并用電腦去ping所設置的392的ip看看是否可以ping通,如果可以ping通,那代表IP已設置成功。

后續問題或進展可郵件交流(郵箱:lq@wch.cn)
