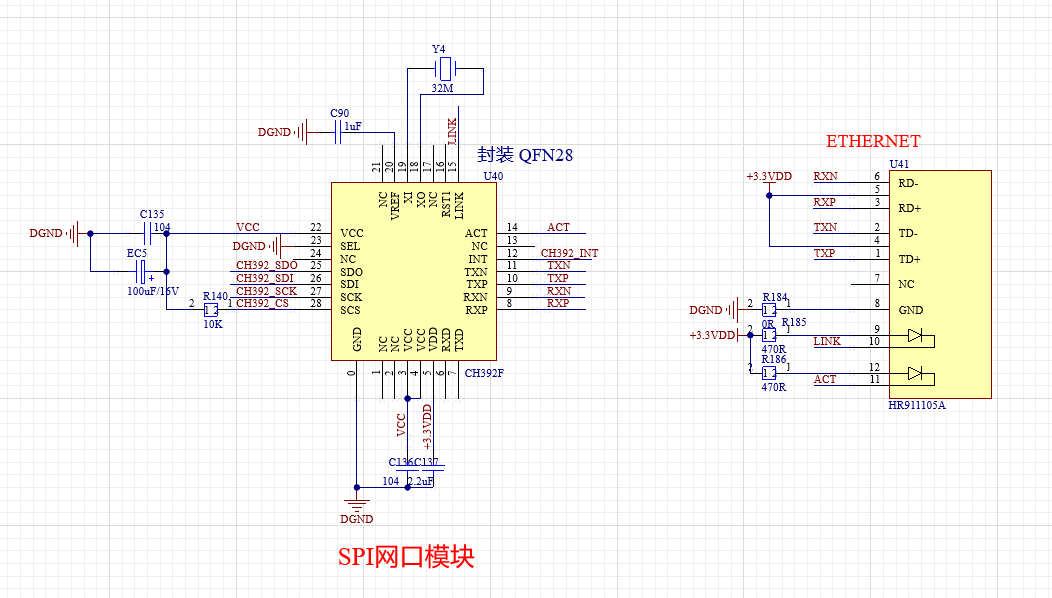

電路圖如圖;
目前遇到的問題是:
有繼電器或者接觸器動作時,會(huì )導致CH392重啟或芯片卡死(卡死的情況是拔掉網線后兩個指示燈仍亮著);
讀取TCP的狀態(CMD12_GET_SOCKET_STATUS_SN 命令)顯示為0,但是后臺監測到時一直連接的。
電路圖如圖;
目前遇到的問題是:
有繼電器或者接觸器動作時,會(huì )導致CH392重啟或芯片卡死(卡死的情況是拔掉網線后兩個指示燈仍亮著);
讀取TCP的狀態(CMD12_GET_SOCKET_STATUS_SN 命令)顯示為0,但是后臺監測到時一直連接的。
1.由于CH392F對于電源上電時序有一定要求,建議加上電源監控芯片CH410K以防電源問題導致異常。(參考官方原理圖)
2對于外部功率電器產生的干擾導致芯片異常,建議可以在產品裸露在外的接口如電源接口,網口等地方加上防范干擾的保護措施(如加上ESD管、TVS管等防范器件)
3.查socket狀態命令會(huì )返回兩字節,您指的是第二字節的tcp狀態嗎?對于tcp狀態顯示關閉但后臺依舊顯示連接的問題,
(1)您是怎么操作去進行的tcp連接斷開?可以通過抓包看一下是否已經正常四次揮手,如果已經完成揮手動作,那么395顯示的沒有問題。
(2)后臺可以主動給395發包看看395是否會(huì )產生接收中斷并同步抓包看一下。
可以把抓包郵件發來看一下,后續有問題也可郵件交流(郵箱:lq@wch.cn)
