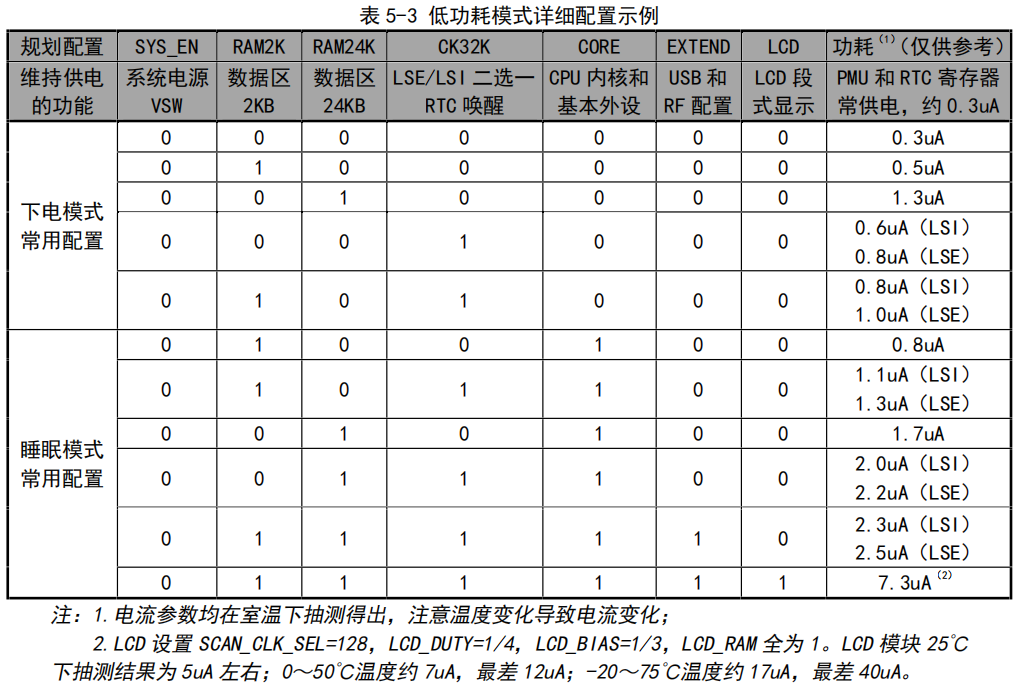

CH592X功耗測量跟數據手冊上有些出入,不知道問題在哪。

測試環境:

????????室溫33℃;供電由穩壓電源提供3.3V;電流檢測為合宙CC電流表。

測試數據:

????????LowPower_Sleep(RB_PWR_RAM2K);睡眠電流大約1.7uA

????????LowPower_Sleep(RB_PWR_RAM24K);睡眠電流大約3.4uA

????????LowPower_Sleep(RB_PWR_RAM2K | RB_PWR_RAM24K);睡眠電流大約3.7uA

????????LowPower_Sleep(RB_PWR_RAM2K | RB_PWR_RAM24K | RB_XT_PRE_EN);睡眠電流大約3.8uA

????????LowPower_Shutdown(0); 下電模式,電流大約0.8uA

CC表補償電流 -0.1uA

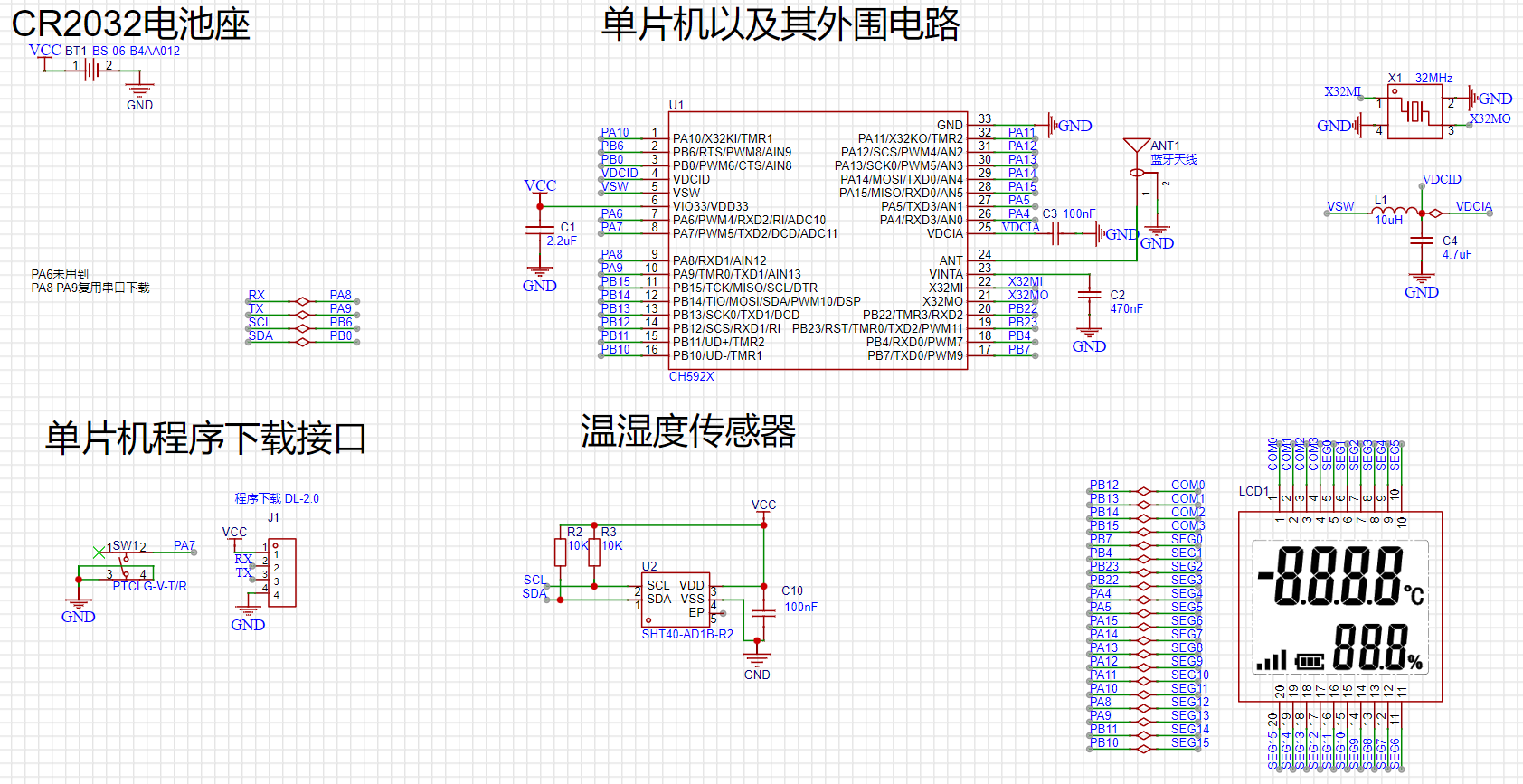

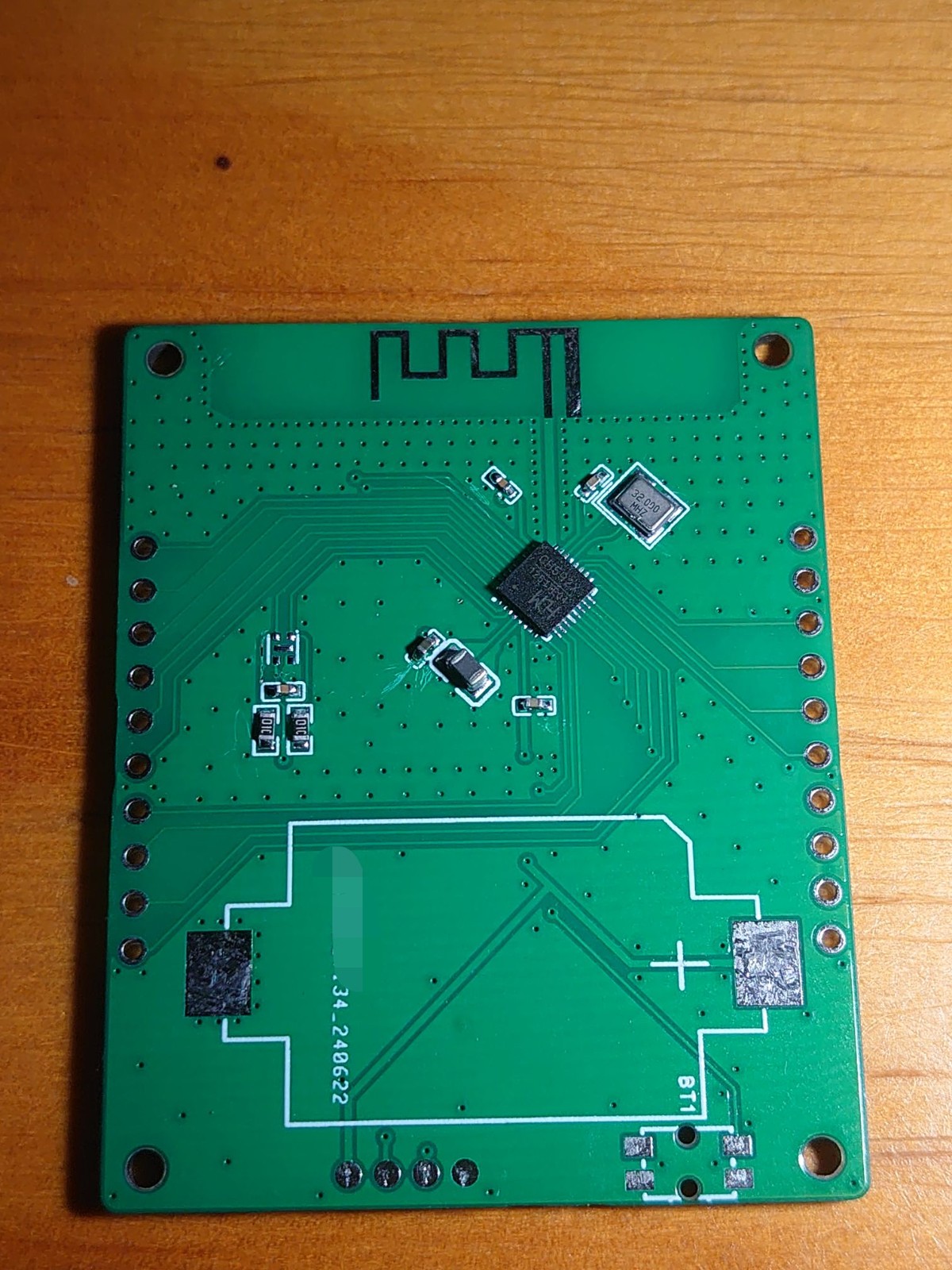

硬件電路:




測試程序:

/* 休眠函數 */

__HIGH_CODE

void MCU_Sleep()

{

? ? LowPower_Sleep(RB_PWR_RAM2K | RB_PWR_RAM24K | RB_XT_PRE_EN);//進入睡眠RB_PWR_RAM2K | RB_PWR_RAM24K | RB_XT_PRE_EN

? ? HSECFG_Current(HSE_RCur_100); // 降為額定電流(低功耗函數中提升了HSE偏置電流);

}

__HIGH_CODE

int main()

{

? ? //PWR_DCDCCfg(ENABLE);

? ? SetSysClock(CLK_SOURCE_PLL_48MHz);

? ? GPIOA_ModeCfg(GPIO_Pin_All, GPIO_ModeIN_PU);

? ? GPIOB_ModeCfg(GPIO_Pin_All, GPIO_ModeIN_PU);

? ? DelayMs(10);


? ? MCU_Sleep();

? ? //LowPower_Shutdown(0); //全部斷電,喚醒后復位

}

查看測試的功耗結果和手冊標注差距在1ua左右,這個理論上是沒有問題的,符合測試的結果。

進一步降低芯片本身的功耗可以查看以下注意點:

1、焊接,芯片背面的共地效果對功耗可能會(huì )有影響,需要共地良好;

2、溫度,即測試的溫度。

針對這種功耗差距,建議在使用時注意喚醒的滿載功耗或工作時長。


謝謝解答
