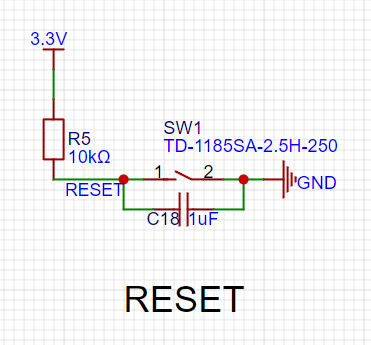

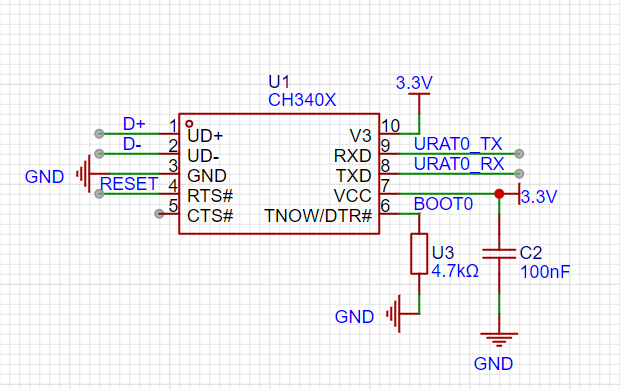

ch340X按照官方提供的電路設計無法自動燒錄

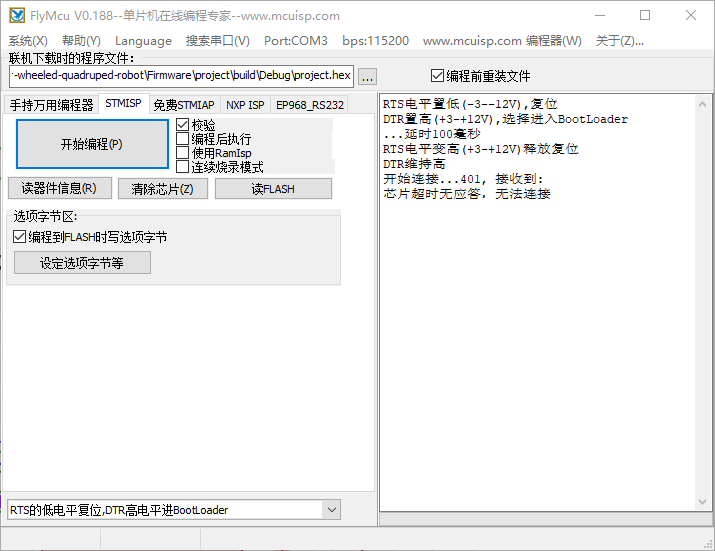

安裝官方提供的原理圖無法實現自動燒錄的功能,flymcu中點擊開始編程后RTS由高電平變?yōu)榈碗娖胶蟛粫?huì )再恢復到高電平,DTS一直出于低電平。主控芯片是GD32F470。串口可以正常通訊。


驅動也是最新的驅動V3.8版本

您好,免外圍下載電路針對32系列MCU下載應用,因CH340X的RTS直連單片機復位腳,DTR直連單片機的BOOT0引腳,因此

軟件下載邏輯需要滿足:控制RTS低電平復位單片機,控制DTR高電平進入BootLoader。

FlyMcu軟件描述的下載選項默認為RS232電平,使用TTL串口連接時需要選擇:

“RTS的高電平復位,DTR低電平進BootLoader”。

如仍有問題,也可以單獨排查是串口通信問題還是單片機的模式切換問題(實際有否進入BOOT升級模式)。

同步可參考如下方案詳細說明:https://blog.csdn.net/WCH_TechGroup/article/details/123731865?
