CH9326芯片插上usb口，沒有發現新增HID設備，，需要配置么，上位機CH9326CfgTool可以配置么

查看: 83 回復: 6

愛心

愛心 發表于: 2024-09-09 10:13:56 發表于: 1天前

1 4 16

主題回復積分

等級幼兒園

私信

CH9326芯片插上usb口，沒有發現新增HID設備，，需要配置么，上位機CH9326CfgTool可以配置么

熱門產品 : CH182: 以太網PHY收發器芯片

tech64

tech64 發表于: 2024-09-09 10:37:24 發表于: 1天前

0 127 127

主題回復積分

等級小學三年級

私信

您好，看您描述的現象是硬件未識別，麻煩發下硬件原理圖給我們檢查下。

愛心

愛心 發表于: 2024-09-09 10:51:34 發表于: 1天前

1 4 16

主題回復積分

等級幼兒園

私信

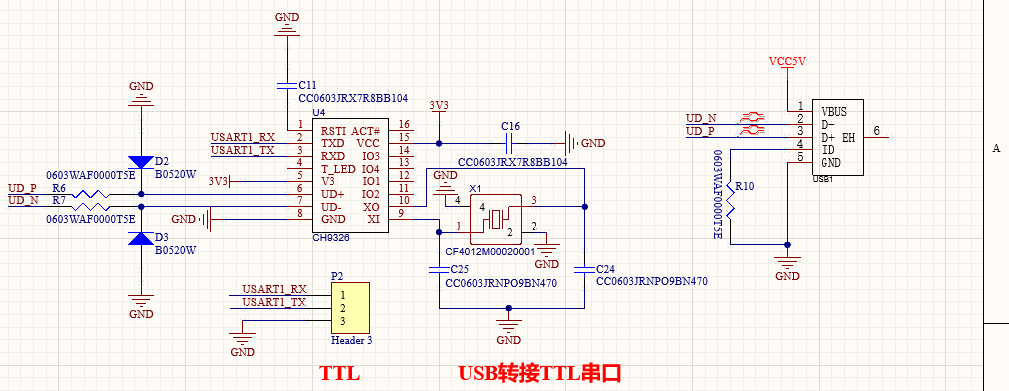

usb到CH9326再到單片機串口

愛心

愛心 發表于: 2024-09-09 10:55:52 發表于: 1天前

1 4 16

主題回復積分

等級幼兒園

私信

做的是一款免驅的HID設備讀卡器，rfid讀頭讀出電子標簽后，通過單片機串口發送到ch9326再發到電腦

tech64

tech64 發表于: 2024-09-09 11:30:44 發表于: 1天前

0 127 127

主題回復積分

等級小學三年級

私信

您好，UD+、UD-不要串接電阻去掉或者改為0歐姆電阻，芯片V1.3及以后版本內置晶振，外置晶振可省略，XI和XO懸空即可。

愛心

愛心 發表于: 2024-09-09 11:35:55 發表于: 1天前

1 4 16

主題回復積分

等級幼兒園

私信

是0Ω電阻，外置晶振也去掉了

愛心

愛心 發表于: 2024-09-09 11:48:37 發表于: 1天前

1 4 16

主題回復積分

等級幼兒園

私信

發現問題了，謝謝哈，那個線沒有D+D-線 0.0
