CH563遠程固件升級方案

在實際生產中,廠家們?yōu)榱藫屨际袌?chǎng),往往是一邊發布產品一邊完善技術;此外,要想做出成熟的產品,必須要與用戶形成良好的互動,利用客戶的反饋信息來完善升級。所以,廠家常常需要升級設備的固件程序,如果對用戶手中的大量設備進行現場ISP升級,那么不但浪費人力與時間,繁瑣的操作還會(huì )影響客戶對產品的印象。

在網絡(luò )飛速發展的時代,將終端設備接入到網絡(luò )中可以有效地解決上述問題,廠家只需要將最新的固件放到指定的服務器上,設備通過網絡(luò )遠程訪問服務器,自動下載更新固件程序??蛻?hù)無需去現場拆卸設備,無需isp下載軟件。方便快捷,穩定可靠,設備可以遠程自動檢測下載升級,尤其是在大批量升級中,優點顯著。

CH563是一款帶網絡(luò )接口的單片機,可以廣泛應用于各種嵌入式產品的開發,使用CH563可以很好的實現該方案:CH563作為用戶的終端設備,通過TFTP協議訪問廠家的服務器,服務器上保存有最新的固件,CH563可以下載該固件,并進行升級。

1.TFTP協議實現遠程下載

?TFTP協議是基于UDP的一種簡單的文件傳輸協議,它由TFTP客戶端與服務器組成,CH563TFTP客戶端,遠程連接廠家的TFTP服務器,下載服務器上的固件程序,TFTP交互流程如下:

1、由客戶端發起讀文件/寫文件的請求,同時可以進行請求連接

2、服務器監聽到請求,打開連接,并向客戶端發送文件,以每個定長為512字節的塊進行發送。每個數據包包含一個數據塊,在發送下一個包的時候必須被客戶端確認回應一個回應包。

3、當發現某個數據包小于512個字節,說明傳輸終止。

4、如果出現網絡(luò )丟包,收件方(客戶端)會(huì )超時,并且重傳最后的接收包(可以是數據包或者回應包),因此這將可以讓發送者重新發送丟失包。當之前的包已經接受成功之后,發送者只需要保持一個重傳包。

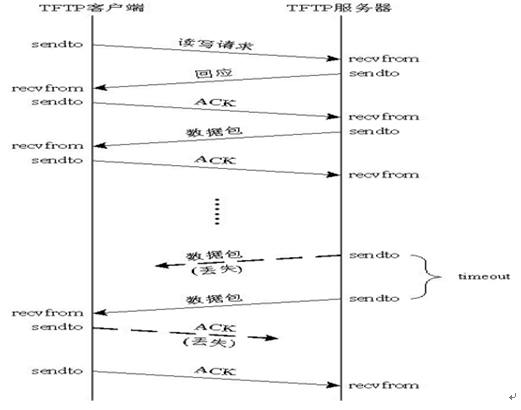

注意:發送方要做的事情:發送數據,接收回應包;接收者要做的:發送回應包,接收數據。如下圖所示:


2.FLASH區域的劃分與固件的存儲

CH563的用戶程序是保存在FLASH地址0開始的區域內,每次復位或上電之后,單片機總是從地址0開始運行用戶程序。為了保存下載的新固件,這里將FLASH劃分出一塊備用區域,等待校驗完成后,才替換舊版固件

FLASH劃分示意圖:

0---64k

當前用戶程序

64k---128k

保存下載的新固件


1、CH563將從TFTP服務器上下載的固件保存在FLASH地址64k開始的區域內。

2、對FLASH里保存的固件進行校驗,如長度校驗或者自定義校驗方式

3、校驗如果通過,那么就把FLASH里的當前用戶程序擦除(地址0-64KB,將保存的新固件寫入到0- ? 64KFLASH里。

4、寫入完畢后,單片機執行復位命令,此時,單片機運行的就是新的固件程序了。

?

下面給出563TFTP遠程升級的完整例程以及相關軟件工具,配合CH563評估板,使用步驟如下:

1、? 電腦上打開TFTPD64.exe,建立起TFTP服務器,電腦的IP地址設為:192.168.10.100,將要下載的BIN文件CH563.BIN放到軟件指定的目錄內。

2、? CH563評估板上電,通過網線連接電腦,按下PB7引腳上的DOWNLOAD鍵,563就會(huì )向電腦TFTP服務器發送下載請求,一鍵完成下載升級復位。

?

例程包下載:

?

icon_rar.gifCH563_IAP_網口.rar


能用http進行升級嗎?

?
