1、對于單發送或者接收的端點,端點數據長度為32字節,是否可配置DMA緩存長度為32字節;

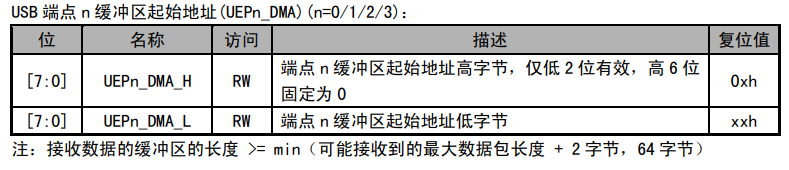

2、手冊上有這樣一句話:
“注:接收數據的緩沖區的長度 >= min(可能接收到的最大數據包長度 + 2 字節,64 字節)”
這個“2字節”是個什么意思?
1、對于單發送或者接收的端點,端點數據長度為32字節,是否可配置DMA緩存長度為32字節;

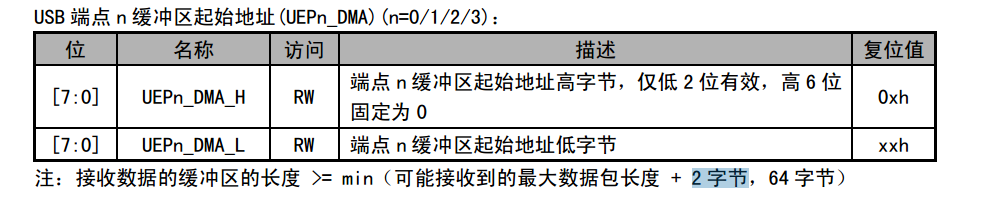

2、手冊上有這樣一句話:
“注:接收數據的緩沖區的長度 >= min(可能接收到的最大數據包長度 + 2 字節,64 字節)”
這個“2字節”是個什么意思?
1、需要指定端點描述符大小為32+2字節。
2、在USB數據包中的有效數據后會(huì )有2字節的CRC。當DATA包的數據段不滿64字節時,2字節的CRC也會(huì )被DMA搬運至RAM中,需要在定義緩沖區的時候進行占位。
就是說多出來的2字節在分配dma空間時還是必須分配,但是軟件的其他地方是否可以使用這2字節的空間呢?還是讓他空著不管?
你好,順便再問個問題,請問ch55x系列單片機中所有的中斷優先級可不可以設置成同級別的,也就說讓某幾個中斷不嵌套。我看了下手冊感覺中斷默認都是嵌套的。謝謝!
如果是傳輸長度不滿64字節,緩沖區需要2字節占位的情況下,這兩個字節隨時可能被USB外設修改(當發生了USB傳輸的時候)。
如果不想產生嵌套,IP寄存器全部設為0即可。
注:接收數據的緩沖區的長度 >= min(可能接收到的最大數據包長度 + 2字節,64字節)?
還是這個問題,如果設備描述符的端點0最大包設置為64字節=0x40,最大可能收到的數據包為64字節,
這里min(64+2,64)=64,緩沖區長度要設置為64?可能多出來的兩個字節CRC放哪里呢?
看了很多Demo,端點0最大包都設置為8字節,是否可以設置為64字節呢?
或者是否可以這樣理解:最大緩沖區長度可以設置64字節,可接收的最大數據包長度為64-2=62字節?
1、USB傳輸較長包時,有效數據加上2字節CRC超過64字節長度的,超出64的部分不會(huì )被DMA搬運到RAM中。
所以緩沖區長度定義成64,就可以保證任意長度的數據傳輸可靠。
當USB傳輸全部是短包的時候,從節約ram使用的角度考慮,可以準確的定義緩沖區長度為 最大包長度+2。
舉例:當設計端點0的最大長度為8字節(端點0能力是64字節,根據需要可以改)的時候,緩沖區長度需要配置成8+2=10字節
????????端點1根據通訊雙方約定的最大包長度是32字節的時候,長度32+2=34字節
????????端點1根據通訊雙方約定的最大包長度是63字節的時候,63+2=65,65大于最大長度64,長度寫成64字節
????????端點1根據通訊雙方約定的最大包長度是64字節的時候,長度直接等于64字節
2、端點長度問題
端點0可以配置成64字節的長度,緩沖區定義長度問題同其余端點一致
感謝解釋?zhuān)@下就非常清楚了。
一句話總結就是:USB的DMA在搬運數據時,會(huì )多搬運2個字節的CRC,但是搬運總數據最大不超過64字節。
ps.
兩個字節的CRC對用戶來說是沒有用的,感覺這個像是USB IP的的一個known issue.
