簡介

USB轉四串口芯片CH9344用于為USB主機擴展4路高速異步串口，支持串口波特率高達12Mbps。各串口均內置收發緩沖區，獨立工作，互不影響。

芯片內部高度集成，外圍精簡，提供VIO電源引腳，部分串口I/O支持獨立供電。

特點概述

1. 高速USB 2.0設備接口。

2. 內置USB控制器與收發器。

3. 內置USB和串口工作所需時鐘。

4. 內置USB信號線所需串聯匹配電阻及上拉電阻。

5. 內置固件，內置上電復位。

6. USB端支持3.3V電源電壓。

7. 提供LQFP-48無鉛封裝，兼容RoHS。

異步串口

1. 硬件全雙工串口、內置獨立串口收發緩沖區。

2. 串口0/1/2及部分I/O獨立供電，支持3.3V/2.5V/1.8V電源電壓。串口3支持3.3V電源電壓。

3. 串口支持5/6/7/8個數據位，1/2個停止位，支持奇/偶/標志/空白/無校驗。

4. 串口0支持常用MODEM聯絡(luò )信號RTS、DTR、DCD、RI、DSR、CTS。串口1/2/3支持RTS和CTS信號。

5. 支持CTS和RTS硬件自動流控。

6. 支持半雙工，提供正在發送狀態TNOW信號支持RS485切換。

7. 提供12路GPIO，支持任意GPIO輸入/輸出。

8. 通過外加電平轉換芯片，支持RS232/RS422/RS485等接口。

驅動說明

1. Windows/Linux系統上需要安裝VCP廠商驅動程序。安卓系統上可直接使用免驅App。

2. 仿真標準串口，主機端識別為虛擬串口，串口應用程序完全兼容，無需修改。

功能電源說明

CH9344芯片有3個電源端，內置1.2V電源調節器。

1. VCC33是內部電源調節器的輸入端，USB收發器及內核電源輸入端。各VCC33電源引腳需外接0.1uF左右退耦電容。

2. V12O和V12I是電源調節器的輸出端和輸入端。V12O為內核電源1.2V輸出，需外接3.3uF電容。V12I為內核電源1.2V輸入，需外接0.1uF電容。

3. VIO1和VIO2是I/O引腳電源。芯片的VIO引腳用于為串口I/O和其他引腳提供I/O電源，支持1.8V~3.3V電源電壓，VIO應該與MCU等外設使用同一電源。這樣可有效避免串口設備間通過IO引腳產生電流倒灌。VIO1作用引腳范圍：11-26。VIO2作用引腳范圍：42-48。

串口說明

1. 支持串口波特率：1200、2400、4800、9600、19200、38400、57600、115200、230400、460800、500K、921600、1M、1.5M、2M、3M、4M、6M、12M。

2. 芯片轉接的異步串口默認為T(mén)TL電平，串口輸入/輸出空閑時，RXD/TXD為高電平，電平值與VIO電源保持一致。

3. 芯片串口接收信號的允許波特率誤差不大于2%，串口發送信號的波特率誤差小于0.2%

4. 在通訊波特率較高的應用中，建議啟動硬件自動流控。

5. 串口MODEM信號可以由串口應用程序控制并定義用途。

GPIO說明

芯片提供12路GPIO，上電默認啟用MODEM信號引腳以及TNOW信號引腳功能。GPIO功能默認為關閉狀態，需要使用沁恒微電子提供的專用GPIO軟件。

硬件設計注意事項

1. VCC33和V12O、V12I電源引腳處的退耦電容建議靠近芯片引腳放置。

2. 晶體需外接，且頻率必須選用30MHz，旁路電容值可根據晶體廠商提供參考數據適配。

3. 芯片已內置USB信號線的串聯匹配電阻，USB信號腳UD+和UD-可以直連USB主機，若信號線上串接電感，并接ESD保護器件時，等效串口電阻盡量控制再5Ω以?xún)?，ESD器件還需注意結電容大小。

4. USB信號布線需遵循USB2.0規范。

5. 芯片RSVD引腳需要接12K電阻對地，同時并接20pF電容。該處電阻和電容數值需使用準確，否則有可能影響USB工作。

典型應用電路

資源鏈接 ??CH9344技術手冊

http://www.fszrt.cn/downloads/CH9344DS1_PDF.html

原理圖參考設計

http://www.fszrt.cn/downloads/CH9344EVT_ZIP.html

Windows驅動下載地址

http://www.fszrt.cn/downloads/USBMSER_exe.html

Linux驅動下載地址

http://www.fszrt.cn/bbs/thread-67447-1.html

更多USB轉串口芯片選型

http://special.wch.cn/zh_cn/produce/

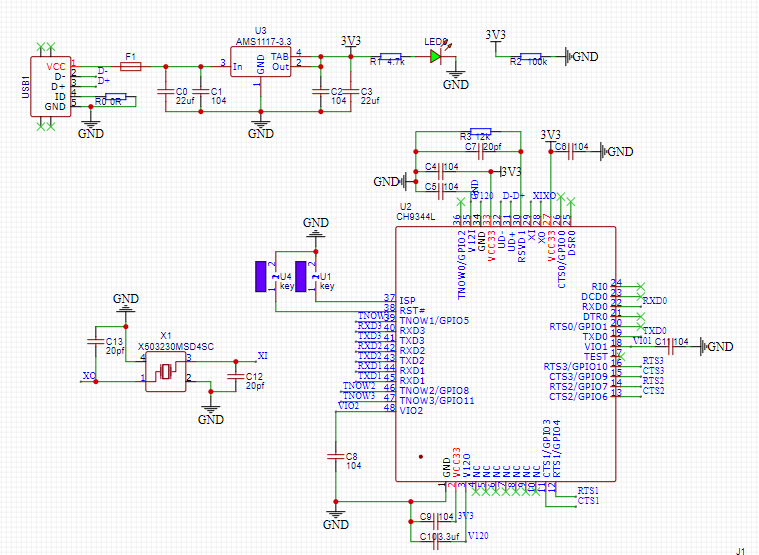

你好，我用CH9344L芯片做了一款usb轉多路串口，但是電腦USB無法識別設備，導致安裝不了驅動。電阻晶振和電容都是按照原值焊接的，CH9344L與CH9344有什么不同嗎？

usb用的是mini USB接口

您好，如貼中所述，CH9344的設計尤其需要注意以下幾個方面。

您這邊如果只焊接一個硬件的話，檢查下是否存在虛焊的情況，建議將所有的的V33和V12電壓全部測量一遍。另，接電腦主機microUSB的ID可以懸空，僅接手機上才需要。

CH9344是大型號，CH9344為具體封裝，目前只有一個型號的。

硬件設計注意事項

1. VCC33和V12O、V12I電源引腳處的退耦電容建議靠近芯片引腳放置。

2. 晶體需外接，且頻率必須選用30MHz，旁路電容值可根據晶體廠商提供參考數據適配。

3. 芯片已內置USB信號線的串聯匹配電阻，USB信號腳UD+和UD-可以直連USB主機，若信號線上串接電感，并接ESD保護器件時，等效串口電阻盡量控制再5Ω以?xún)?，ESD器件還需注意結電容大小。

4. USB信號布線需遵循USB2.0規范。

5. 芯片RSVD引腳需要接12K電阻對地，同時并接20pF電容。該處電阻和電容數值需使用準確，否則有可能影響USB工作。

請問一下，ch9344和ch344的差別就是波特率不同嗎？除此之外是否可用p2p替換？?jì)蓚€(gè)是不是都可以在Linux下面使用？

1、CH9344為USB2.0高速芯片，支持高達12Mbps波特率；CH344為USB全速芯片，支持230400bps波特率；

2、CH9344串口0為全Modem，且部分串口支持3.3V/2.5V/1.8V等電壓；

2、二者封裝不兼容，無法直接替換；

3、CH9344和CH344都可以在Linux下使用；
