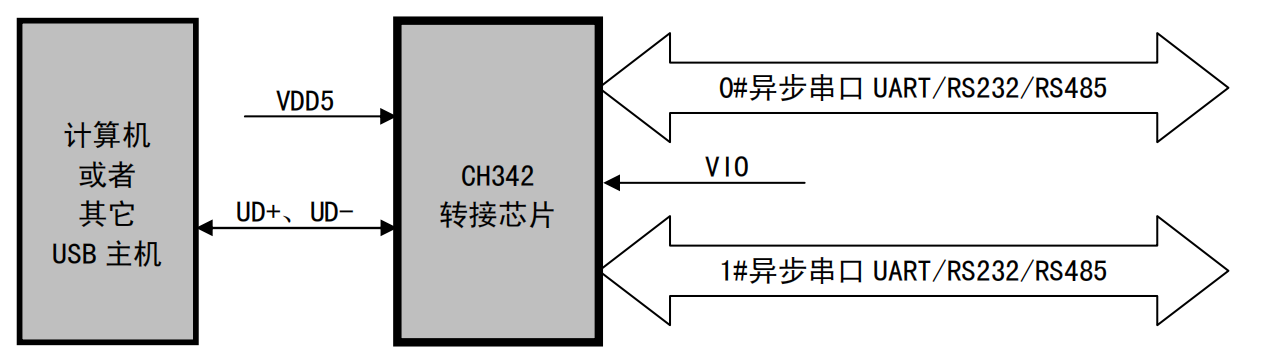

簡介
USB轉串口芯片CH342用于為USB主機擴展2路高速異步串口，支持串口波特率高達3Mbps，是沁恒推出的第三代USB轉串口產品。CH342為CDC類串口芯片，在大多數操作系統上可實現即插即用，無需額外安裝驅動。同時提供廠商驅動，可以支持更多功能和更高通訊速率；
各串口均內置收發緩沖區，獨立工作，互不影響。內部高度集成，外圍精簡，提供VIO電源引腳，串口I/O支持獨立供電。
特點概述
1.? 全速USB設備接口，兼容USB V2.0。
2.? 內置USB控制器與收發器。
3.? 內置USB和串口工作所需時鐘。
4.? 內置USB信號線所需串聯匹配電阻及上拉電阻。
5.? 內置固件，內置上電復位。
6.? USB端支持5V電源電壓和3.3V電源電壓。
7.? 提供QFN/ESSOP等無鉛封裝，兼容RoHS。
異步串口
1.? 硬件全雙工串口、內置獨立串口收發緩沖區。
2.? 串口I/O獨立供電，支持5V/3.3V/2.5V/1.8V電源電壓。
3.? 串口支持5/6/7/8個數據位，1/1.5/2個停止位，支持奇/偶/標志/空白/無校驗。
4.? 支持常用MODEM聯絡(luò )信號RTS、DTR、DCD、RI、DSR、CTS。
5.? 支持CTS和RTS硬件自動流控。
6.? 支持半雙工，提供正在發送狀態TNOW信號支持RS485切換。
7.? 通過外加電平轉換芯片，支持RS232/RS422/RS485等接口。
驅動模式
1.? 支持免安裝的操作系統內置CDC類驅動程序或多功能高速率VCP廠商驅動程序。
2.? 仿真標準串口，主機端識別為虛擬串口，串口應用程序完全兼容，無需修改。
功能電源說明
CH342芯片有3個電源端，內置3.3V電源調節器。
1. ? VDD5是內部電源調節器的輸入端。
2. ? V3是電源調節器的輸出端和USB收發器及內核電源輸入端。
3. ? VIO是I/O引腳電源。
芯片支持5V或者3.3V電源電壓，V3引腳始終外接0.1uF左右退耦電容。3.3V電源電壓工作時，V3還需要與VDD5引腳相連接，同時輸入外部的3.3V電源。
芯片的VIO引腳用于為串口I/O和其他引腳提供I/O電源，支持1.8V~5V電源電壓，VIO應該與MCU等外設使用同一電源。這樣可有效避免串口設備間通過IO引腳產生電流倒灌。
串口說明
芯片轉接的異步串口默認為T(mén)TL電平，串口輸入/輸出空閑時，RXD/TXD應為高電平，電平值與VIO電源保持一致。
芯片串口接收信號的允許波特率誤差不大于2%，串口發送信號的波特率誤差小于1.5%。
在通訊波特率較高的應用中，建議啟動硬件自動流控。
串口MODEM信號可以由串口應用程序控制并定義用途。通常：RTS與DTR信號可用作通用輸出信號，常見于MCU下載場景。

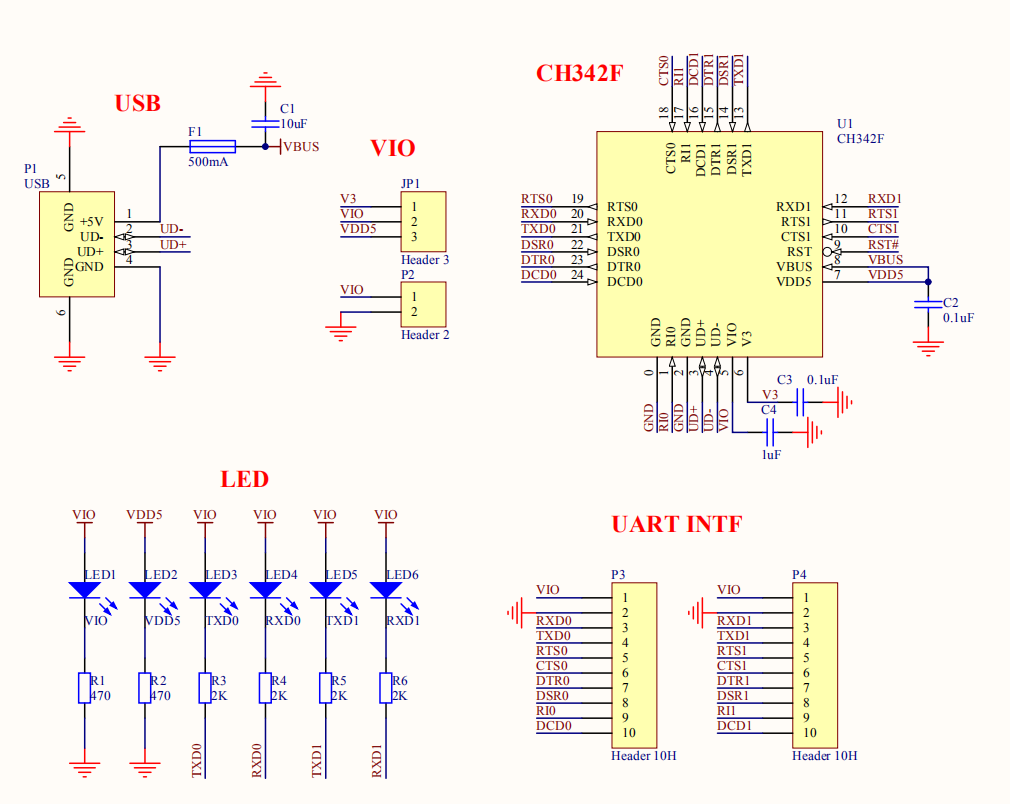

典型應用電路
資源鏈接??CH342技術手冊
http://www.fszrt.cn/downloads/CH342DS1_PDF.html
原理圖參考設計
http://www.fszrt.cn/downloads/CH342EVT_ZIP.html
Windows驅動下載地址
http://www.fszrt.cn/downloads/CH343SER_ZIP.html
http://www.fszrt.cn/downloads/CH343CDC_ZIP.html
Linux驅動下載地址
http://www.fszrt.cn/bbs/thread-69837-1.html
更多USB轉串口芯片選型
http://special.wch.cn/zh_cn/produce/
