CH563網絡(luò )IAP升級方案

介紹

在實際生產中,為了不斷產品優化,廠家常常遇到升級設備固件程序的情況,如果對用戶手中的大量設備進行現場 ISP 升級,則需要大量人力與時間。

在網絡(luò )飛速發展的時代,將終端設備接入到網絡(luò )中可以有效地解決上述問題,廠家只需要將最新的固件放到指定的服務器上,設備通過網絡(luò )遠程訪問服務器,自動下載更新固件程序。方便快捷,穩定可靠,尤其是在大批量升級中,優點顯著。

CH563是一款帶網絡(luò )接口的單片機,可以廣泛應用于各種嵌入式產品的開發,使用CH563可以很好的實現該方案:CH563作為用戶的終端設備,通過TCP協議訪問廠家的服務器,服務器上保存有最新的固件,CH563可以下載該固件,并進行升級。

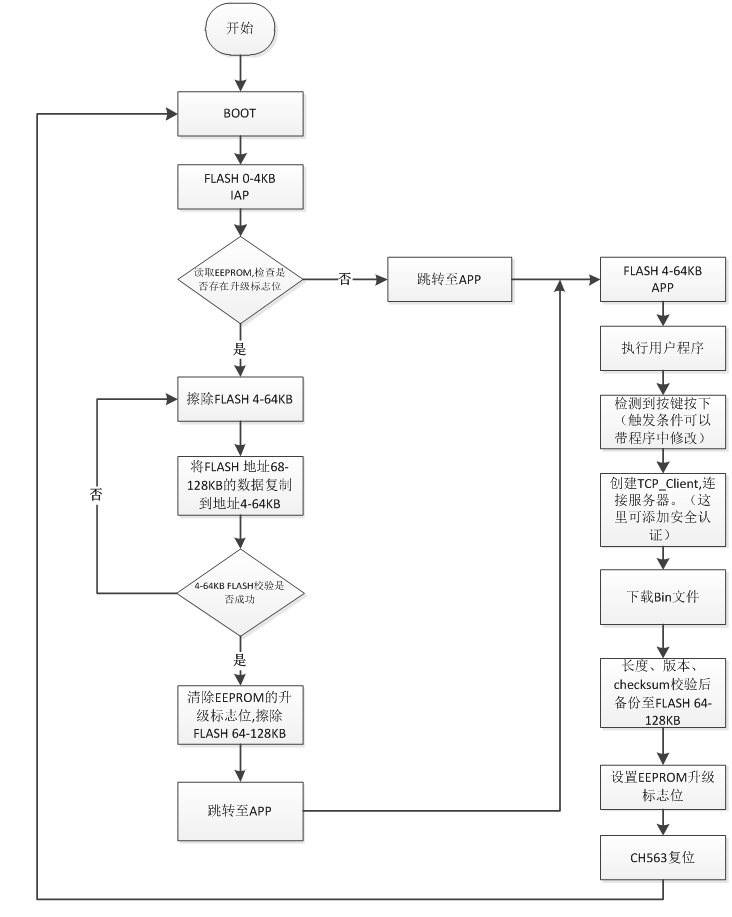

方案簡介

具體的操作流程可以看“CH563IAP升級使用教程V1.1”;

詳細要點:

1.?????? CH563 FLASH 0-4KB地址存放IAP代碼,這部分固定存放,在升級過程中不會(huì )被擦除。4-64KB地址存放APP用戶代碼,IAP代碼最后會(huì )跳轉到用戶代碼執行。64-128KB地址存放待升級的代碼。EEPROM? 20-24KB地址存放兩個字節的IAP升級標志 0X57? 0XAB。

2.?????? 升級的代碼BIN文件由主機服務器通過TCP傳給CH563,經過TransHexToBin軟件轉換的Bin文件前面有固定16字節長度的信息:

0-1:固定0XAA? 0XBB ;2-3:兩個字節的bin文件版本號,可以在軟件中設置。

4-7: 4個字節的BIN文件長度(字節數),由軟件算出。

8-11:checksum校驗和;12-15:保留



如何將兩個代碼分開放入FLASH ,FLASH劃分操作:

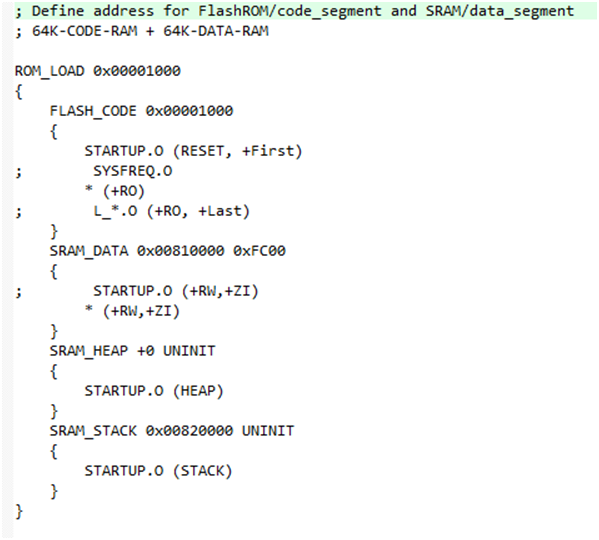

1.?????? CH563有一個SCF文件,這是一個ROM分配的文件。

2.?????? CH563的IAP程序因為是放在0-4KB的,所以SCF不需要進行修改。用戶代碼因為是從4KB(0x1000H),所以需要將ROM_LOAD 和FLASH_CODE修改到0x00001000始。



3.?????? 因為APP用戶程序被整體偏移了4KB,所以為了能夠跳轉到IRQ_Handler和FIQ_Handler里面,跳轉就得分兩步。第一步,IAP的啟動文件里面先跳轉到跳轉IRQ_Handler這個命令的地址,正常這個命令的地址0x0018,因為用戶程序偏移了4KB,所以變?yōu)榱?x1018。同理,跳轉FIQ_Handler這個命令的地址變?yōu)榱?x101c。所以IAP程序的啟動文件里面,需要將這兩個中斷的跳轉的命令地址偏移0x1000。這樣才能跳到正確的中斷里面。


4.?????? IAP程序的最后會(huì )有一個jumptoapp函數,里面執行的內容就是跳轉到0x1000這個地址區運行。這樣就完成了IAP程序跳轉到APP用戶程序。


例程包下載:

icon_rar.gifCH563-IAP-1v1.zip
