我最近想用CH565W的spi采集芯片數據，然后再通過USB3.0將數據發送出來，但是官方例程看不懂，不知道該如何發送數據。請問各位大神有沒有例程和上位機的例程，小弟感激不盡。

該貼用于說明函數庫使用相關，將不定期刪除無效、無關、不具有價值的回復信息

===================================分隔符=====================================

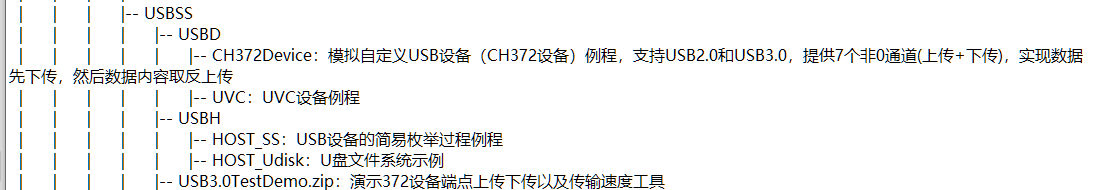

CH569EVT中已經包含了USB3.0廠商類型設備和電腦收發數據的程序，包含電腦端程序（USB3.0TestDemo.zip）和單片機程序（CH372Device）。

其次，芯片的SPI接口速度和USB3.0速度不在一個數量級，如果只是轉發SPI接口速度，USB2.0也可滿足。

意思是我是用USB30_IN_ClearIT();和USB30_OUT_Set();和USB30_Send_ERDY();這三個函數就可以實現單純發送功能了嗎？

USB30_IN_ClearIT();清除的是IN事務完成中斷標志

USB30_OUT_Set();配置芯片對OUT事務的響應狀態

USB30_Send_ERDY();發送ERDY包通知電腦

結合USB3.0協議中數據收發的應答狀態流轉，結合主機的事務請求，才能實現收發。

我們示例程序雖然注重演示效果，效率不高，但是傳輸速度也在百兆字節每秒級別，如果不明白USB底層，可以直接在示例程序交互流程上（一發一收），只對緩沖區數據修改，實現上層協議的疊加。

是對這里進行修改嗎？

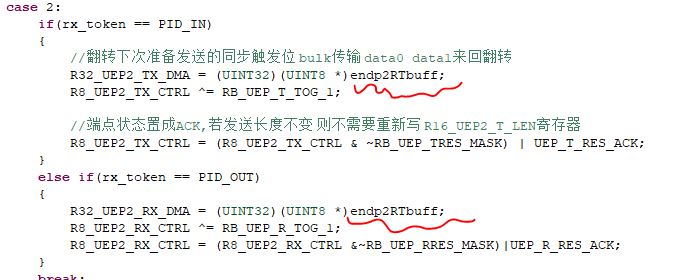

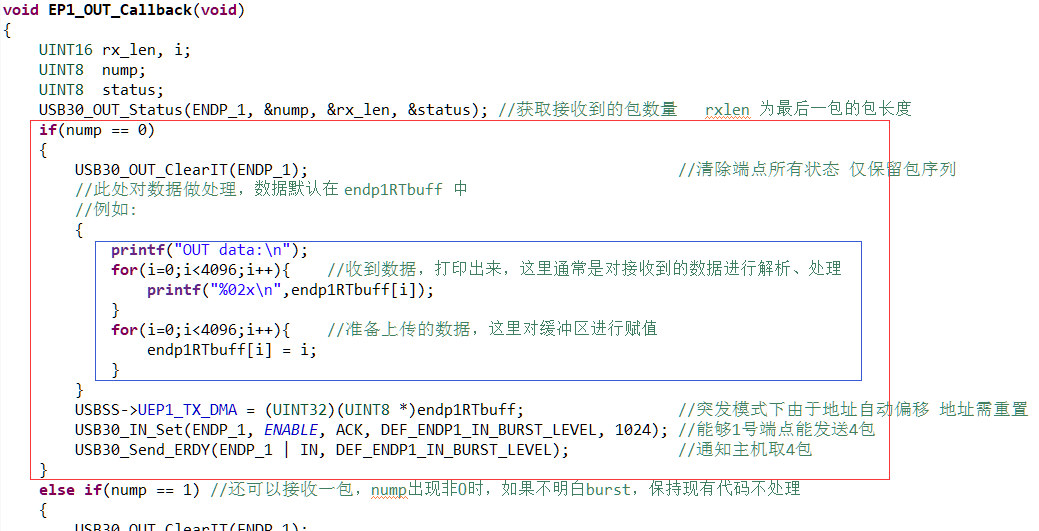

圖中對標準EVT代碼（CH372Device）做了一些修改，幫助理解。

在EP？_OUT_Callback(void)回調函數的?if(nump == 0)條件中，即紅框中就是對收到(PC->MCU)數據（OUT）處理的部分。

如果不關心底層邏輯，那就記住一點：只修改藍色框中部分代碼，記住收到的數據在endp1RTbuff[4096]中，數據處理完，回傳數據還是放在endp1RTbuff[4096]中。

===========================分割線====================================

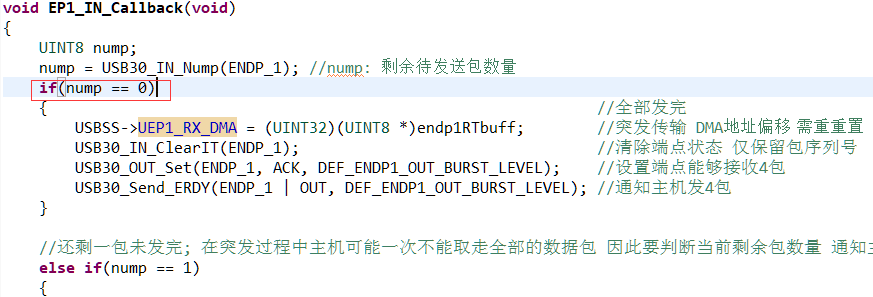

在EP?_IN_Callback(void)回調函數的?if(nump == 0)條件中，即指示上傳（MCU->PC）數據(IN)完成，通常不需處理，保持默認代碼，數據主要處理在OUT_CALLBACK中處理。

=========================分割線=====================================

按照上面圖中代碼，就可以實現1號端點的：

下傳4096字節，上傳4096字節

下傳4096字節，上傳4096字節

下傳4096字節，上傳4096字節

下傳4096字節，上傳4096字節

。。。。。。。。。。。循環

在這個4096字節中去疊加自定義的交互協議

當然，需要電腦端在一個線程中，等到下傳（PC->MCU）的4096字節完成，才能啟動上傳(MCU->PC)4096字節，等到上傳4096字節完成，才能啟動下一次下傳。這樣才能上下位機實現同步，保持傳輸。

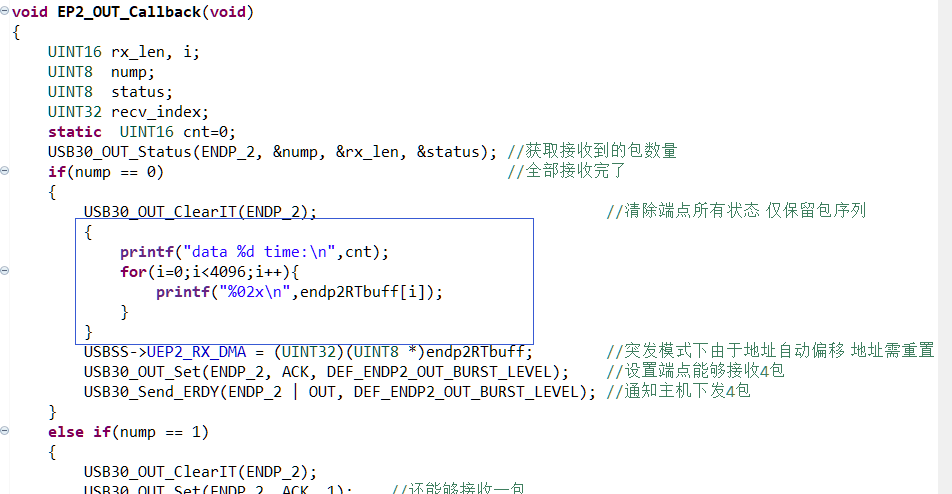

下圖中的EP2_OUT_Callback(void)寫法，能夠實現端點2的連續下傳，每次下傳4096字節。

同樣，在藍色框的范圍內對收到的數據進行處理。

================================分割線=============================

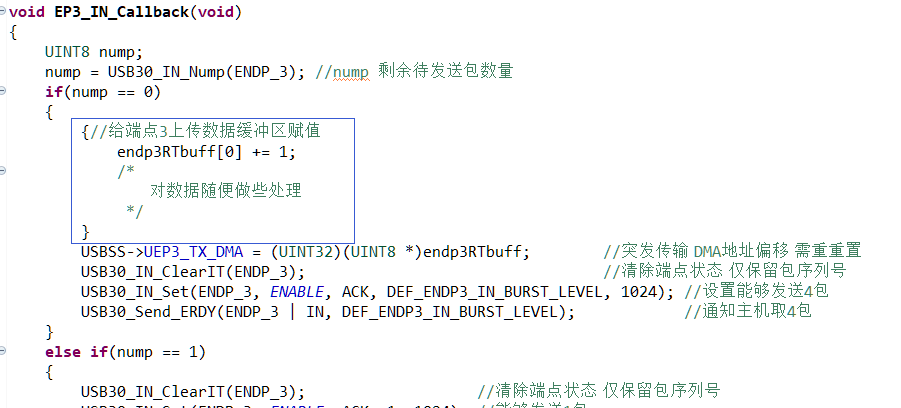

下圖中的代碼將EP3_IN_Callback(void)寫法可以實現端點3的連續上傳，每次上傳4096字節。

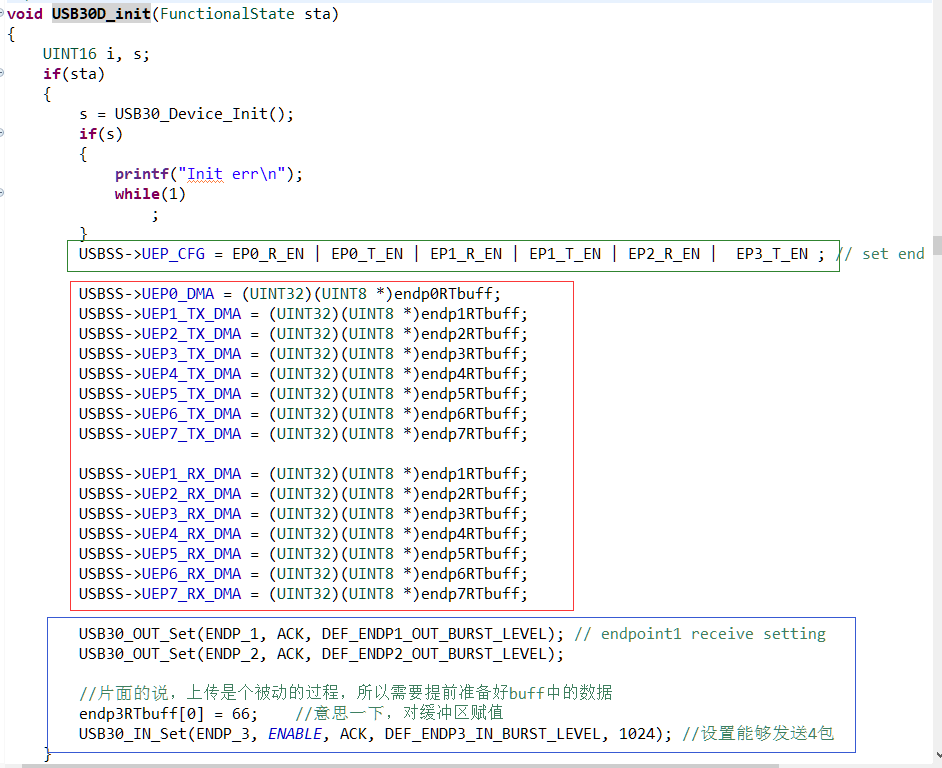

????????但是片面的說，上傳（其實下傳也是）是個被動的過程，進到IN_Callback的時候傳輸已經結束了，所以單向端點3在第一次上傳需要提前準備好buff中的數據（端點1因為是雙向的，且人為約定了第一包是下傳，處理上邏輯會(huì )通一點），因為是單向端點，數據的發送比較難從交互邏輯上和電腦同步，也就是不知道什么電腦會(huì )來取走數據。所以需要提前在初始化的時候將端點響應配置好，當然初始化包括前面的端點1、端點2的響應狀態。在USB30D_init( )函數中，我們需要對端點響應進行配置，以及端點緩沖區的配置。

????????對于上面說的這個“被動”，不必要要在看這部分文字的時候徹底搞明白，有機會(huì )就多試試，收發幾次找到數據交互的規律就自然而然明白了。光說不練是不行的。

綠色框：端點的收、發使能

紅色框：端點收、發DMA地址配置

藍色框：端點響應狀態配置

為實現

????????①端點1的下傳、上傳、下傳、上傳.........

????????②端點2的下傳、下傳、下傳、下傳..........

????????③端點3的上傳、上傳、上傳、上傳...........

????????我們就只要在EP1_IN_Callback(void)、EP3_IN_Callback(void)、EP1_OUT_Callback(void)、EP2_OUT_Callback(void)總計4個回調函數中對數據進行處理就行了。

這個代碼模板應該可以應付很多場景下的自定義數據傳輸了，這樣也就不需要關心USB底層了，其實整個USBSS也就這么幾個函數。

對應的代碼工程在此

EXAM.zip

前文的描述旨在幫助使用CH569/565的USBSS庫函數，目的是明白函數都是什么作用，該怎么調用。細節優化有涉及到端點描述符等USB協議內容，這里不展開且不針對進行修改，用戶自行研究USB協議部分內容。

那我現在按照你提供的方法更改程序了，我現在是否可以使用貴司提供的CH372DBG軟件進行驗證？我試過使用該軟件，可以端點2下傳，點擊4次下傳后串口有數據打印，但端點2上傳沒有顯示數據。是否我操作失誤，或是需要使用其他軟件？

貼中代碼支持且僅支持：

? ? ? ? ①端點1的下傳、上傳、下傳、上傳.........

????????②端點2的下傳、下傳、下傳、下傳..........

????????③端點3的上傳、上傳、上傳、上傳...........

上位機建議根據示例代碼自行開發

如有難度，可以借助BUS HOUND等第三方軟件學習探究。第三方軟件使用方式請自行解決。

請問每個數據包的大小是必須固定為4096嗎？我嘗試過修改貴司官方demo，使其處于一直接收狀態，然后單片機程序單方面將4096改成1024，用USB監控軟件發現這樣會(huì )接收不了數據，改回4096之后又能接收到數據。是否可以通過同時通過修改軟件中接收數據包的大小進行更改？例如我程序與電腦接收程序同時改成1024，這樣是否能正常通訊？

USB3.0 BULK事務，包長度1024字節。

4096長度概念的產生，是因為芯片支持USB3.0中的BURST，BURST級數為4，簡單理解就是一次連續發送4包，4*1024=4096.

CH372示例程序中有突發級數的宏定義。

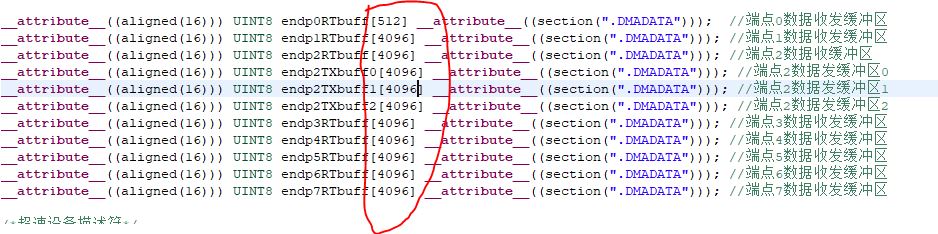

你截圖圈中的僅僅是緩沖區長度定義，通常緩沖區長度和最大突發長度（最大端點長度*最大突發級數）相等，以防RAM訪問越界。

我MCU程序中有關緩沖區的大小從貴司例程中的4096改成了200，然后在貴司提供的上位機程序的基礎上想修改接收的數據包大小。但是無法修改成只接收200個包，且也只能是使用上位機歷程中的“?#define? TEST_DATA_LEN? 0x400000”這個值才能接收正常數據。在此我想請問如果我上位機想設置成只接受200個數據我應該怎么修改程序?

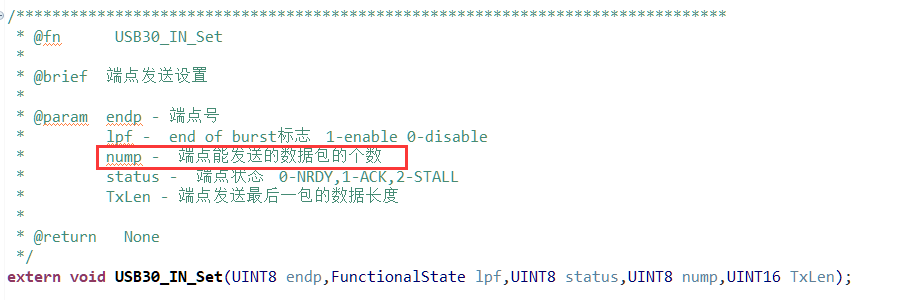

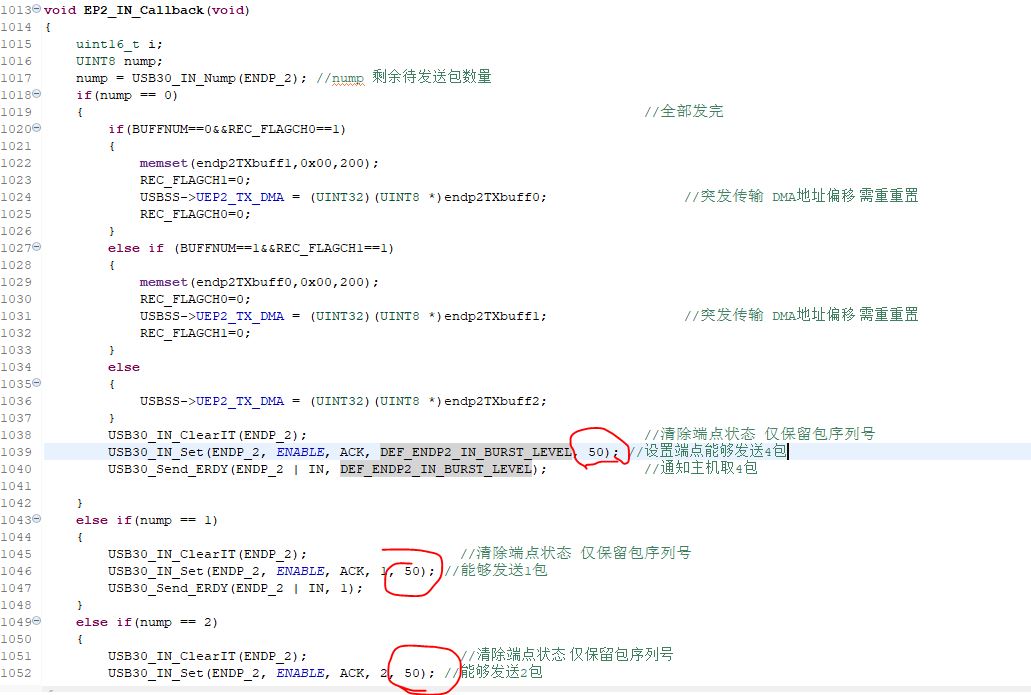

觀察函數注釋可知，參數nump代表端點能夠發送的包數量。如果要上傳非滿包（<1024），應當將nump改成1。

額外要注意的，參數lpf在任何時候都應該為1。這已經在1.2版本庫中刪除了這個參數。

請問下，EP0的SetupRequest OUT方向的data部分應該在哪里??？是否為endp0RTbuff + sizeof(struct SetupRequest)后面的數據？還是說endp0RTbuff有setup階段，還有data階段？麻煩解答下，如果有示例，麻煩給一個...

發生控制傳輸時，SETUP令牌到達DEVICE后，程序會(huì )跳入“USB30_StandardReq()”或者“USB30_NonStandardReq()”中由用戶處理USB請求。

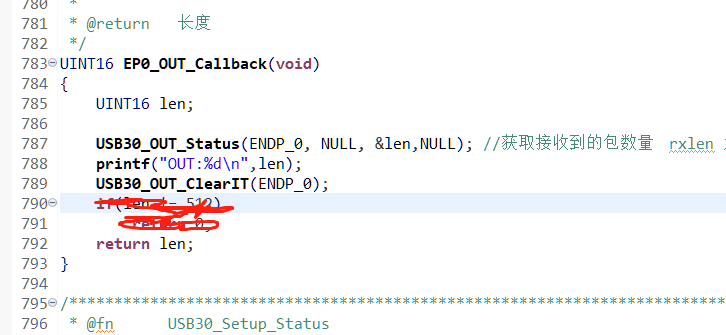

如果控制傳輸存在數據階段，函數庫會(huì )自動處理數據階段的應答，在請求處理函數返回之后，OUT事務發生，程序會(huì )自動跳入EP0_OUT_Callback()函數。

通過執行"USB30_OUT_Status（ ）"獲取到數據階段的數據長度“l(fā)en”。數據存放在“endp0RTbuff”中。

該函數返回值? 0代表數據階段已經沒有后續數據了，非0代表數據階段沒有結束，還有后續數據。

測試程序：setup-out.zip
