沁恒USB2.0使用指北

遇到反饋最多的問題是收不了數據,發不了數據。

?

多半是不清楚USB數據收發的機制導致。這里不做教學,只講怎么用起來。

以CH554EVT.ZIP為代碼基礎,寄存器說明參考CH554DS1.PDF

文中所有提到的代碼均以偽代碼形式,便于理解。

?

先總結:

?

USB設備片面的理解是“被動的”。USB主要就是上傳(IN事務,DEVICE->HOST)和下傳(OUT事務,HOST->DEVICE)。上傳的被動體現在設備準備好需要上傳的數據之后,等著主機來將數據取走。下傳的被動體現在設備需要準備好空閑的緩沖區,等著主機將數據發下來。數據什么時候流動,流動方向是什么,完全取決于主機,主機怎么控制數據流,取決于協議(這個協議包括標準USB CLASS協議,還有用戶自定交互流程)。

?

因為這個被動,就會(huì )產生問題:

1、什么時候才表示主機將數據取走了、什么時候主機已經把數據發下來了。

2、上傳數據不能夠在主循環中拼命執行,因為可能上一包數據并沒有成功發送。





一、上傳

參考CH554EVT中CompatibilityHID.C

代碼功能是Ep2InKey為0就上傳固定數據,Ep2InKey為0就是P1.5接地。

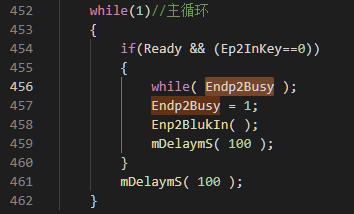

為了實現穩定上傳,引入了Endp2Busy這一個全局變量(全局標志),該標志必須使用。


原因:USB是有應答的,USB設備作為“被動的”一方,需要等主機把數據取走了之后才能發送下一包數據。所以在調用Enp2BlukIn();的同時置位標志,防止這次的上傳還沒有結束,下一

次循環又處理了緩沖區數據。

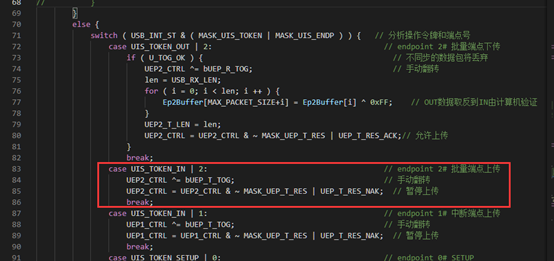

在USB中斷函數中的case UIS_TOKEN_IN | 2:?? 處將標志清除,也就是USB外設產生中斷,并且成功進入這個case就表示2號端點的IN事務完成。

且代碼131行處,可以看到將端點2的發送(設備->主機)響應狀態改成了NAK,這樣可以防止非主動的數據上傳。直到數據準備好,我們會(huì )在主循環中調用Enp2BulkIn( ),將響應狀態改成ACK,然后等著主機將數據取走。



二、下傳

1、參考CH554EVT中VendorDefinedDev.C

2、代碼功能:主循環判斷從串口收一字節數據,對數據處理后通過端點1上傳。端點2可以接收USB主機下發的數據,對收到的數據取反然后上傳。即:

?

①由代碼實現的,端點2支持且支持:下傳上傳下傳上傳下傳上傳下傳上傳

因為USB設備是“被動的”,所以只能等著主機在某個時候下傳數據,需要提前準備好。初始化完確保UEP2_CTRL 寄存器對OUT事務的應答狀態為“ACK”。只有響應狀態為ACK,此時電腦嘗試下傳數據才能成功。?

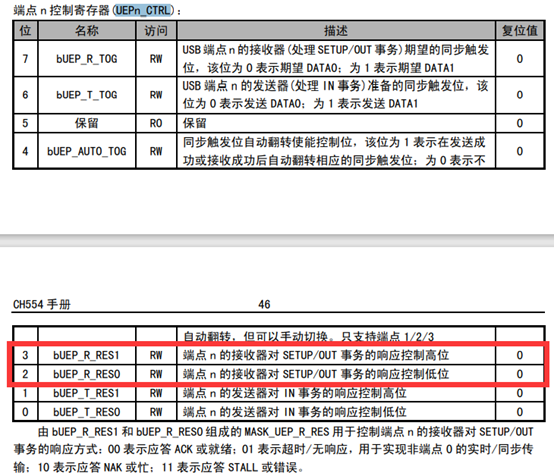

端點應答狀態的寄存器說明見下圖。


第一包數據主機下發成功之后,才會(huì )進到USB中斷函數。

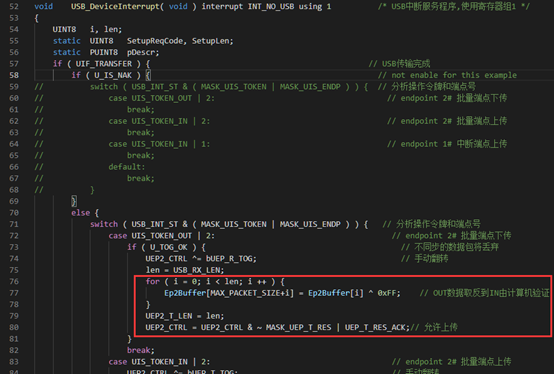

第一包數據下傳之后,下一包數據的上傳在下圖紅框處處理:

先是將數據填充到Ep2Buffer[MAX_PACKET_SIZE]處

然后將上傳數據包長度填到UEP2_T_LEN寄存器

最后將UEP2_CTRL寄存器的IN事務響應狀態改成“ACK”

執行完以上操作,接下來就是等著下一次進USB中斷,正常情況下下一次進USB中斷函數會(huì )進入case UIS_TOKEN_IN | 2:???? 進入這里表示完成了一次IN事務。


這樣的交互流程一定程度上做到了“同步”,也能夠保證持續的傳輸。所以,一發一收的流程絕對不能亂,不然就可能傳輸卡住。

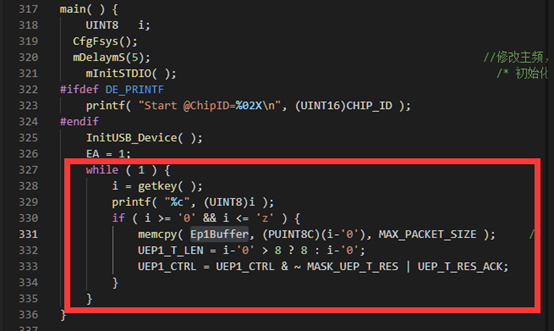

②由代碼實現的,端點1支持且支持:上傳上傳上傳上傳上傳上傳上傳上傳

這個端點1上傳功能類似CompatibilityHID.C中的上傳,但是這里沒有加上全局標志,只要getkey()函數有返回值,就一直會(huì )刷新Ep1Buffer。所以這個上傳可能會(huì )出現上一包還沒有被電腦取走,下一包數據就又填到緩沖區里了,導致類似數據出錯、錯位的問題。



①端點2支持且支持:下傳上傳下傳上傳下傳上傳下傳上傳

這個手冊中有說明嗎?這樣的特性是不是意味著設備不能連續2次進行IN操作,進行一次IN操作后要主機觸發一次OUT操作,才能進行下一下IN操作? 我看cdc例程就是用的端點2,也就是設備端不能連續給PC發送報文是吧?

怎么改善呢,CDC例程中使用其他端點可行嗎? 我用的芯片是CH571/573,感謝答復?。。?!


代碼實現效果,并非芯片硬件特性
