CH545芯片 4主機-4USBX設備示例

請問在USBX復合設備使用時,USB_CTRL里對芯片設備模式的配置也需要設置成設備模式嘛?如果是,那如何使用芯片同時實現主機和設備端通信,從而實現KVM功能


另外還是再求一次USBX的示例代碼,芯片手冊中對USB配置和USBX的配置沒有很好的區分開來,根據芯片手冊從頭配置 USBX需要一步步配置整個流程相當麻煩。哪怕沒有具體的中斷處理或者按鍵模擬示例,給個初始化配置的示例代碼也好啊,在這邊調了三天了,話說你們發布產品前總也有套代碼進行過芯片USBX功能的測試的撒,為什么會(huì )出現沒有示例代碼的情況?

CH545 完整的USB示例代碼(4*USB HOST+ 4*USBX)正在優化中,預計周三可以提供。

到時候直接更新在這里,還請耐心等候一下下。


好的,十分感謝!


附件中是CH545 ROOT-HUB 4口主機+ USBX示例程序

icon_rar.gifCH545_4Hosts_4USBXDevices.zip



非常感謝,功能實現的比較完整了,最重要的是代碼風格變了好多,觀看體驗max!


您好,感謝您之前發送的CH545參考例程,有幾個部分還是沒有很好的理解,能麻煩您幫忙再解答一下嗎?

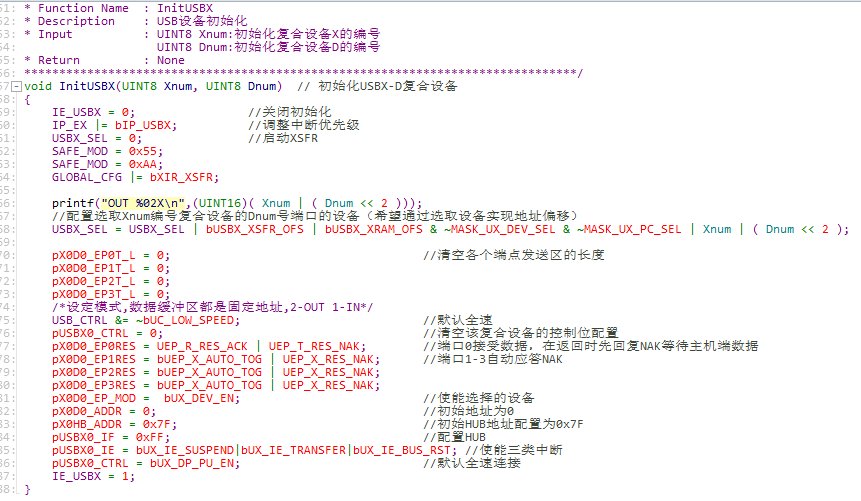

①地址偏移到底應該如何理解,在根據例程修改了我自己的程序的寄存器配置和地址配置,在變量前加上指針p,在USBX_SEL中添加了對XRAM的偏移配置后,成功實現了PC和設備的通信。但對地址偏移的含義還是很迷糊,目前我只是可以按照例程配置單個設備,但對于多個設備,尤其是通過地址偏移來實現對X0、X1、X2等復合設備復用一組函數來初始化和配置,還是沒能完全理解。ps.好像對USBX0的自動偏移的描述里,還有介紹對于USBX0,會(huì )自動偏移到USBX1-3,這是什么意思?是USBX0無法使用嘛?

②HUB的中斷操作是什么意思?

USBX_ThisHub_EP1IntUp、USBX_OneHub_EP1IntUp、USBX_AllHub_EP1IntUp三個函數分別都有什么作用?hub需要中斷上傳什么數據嘛?

如果在配置了X0、X1、X2三個復合設備的D0、D1、D2的總計3*3=9個設備,需要對其中X1D0號設備進行總線復位,應該如何調用哪個函數來操作HUB1或者X1D0設備來實現單個設備的總線復位,而不是直接復位整個HUB1上的三個設備?上傳HUB中斷通知是對整個HUB上所有端點進行操作嘛?



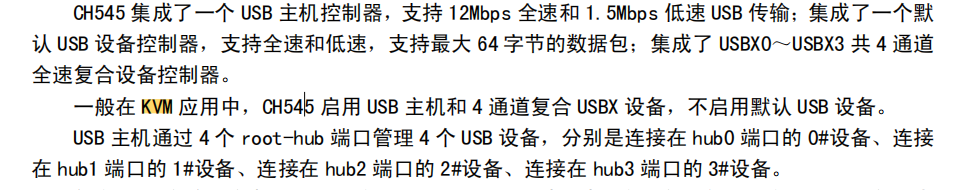

1、因為4個USBX結構完全一樣,也就是說代碼完全通用(至少是通用的枚舉階段吧)。按照常規理解,每個USBX都會(huì )有獨立的寄存器,這個會(huì )增加代碼復雜程度。自動偏移帶來的好處就是可以直接使用一套代碼(不是絕對),只會(huì )在CPU對端點緩沖區取、寫數據時需要區分一下當前處于哪一個USBX。


或者說CH545比較典型的應用場景KVM,目的是將4個主機口接的USB設備(通常就是鍵盤+鼠標),實現分時控制4臺電腦主機,這種應用場景下,其實4個USBX干的事情都是一樣的,所以代碼具有通用性,可以真的共用一套應用代碼(目前示例程序就做了差不多的事情)。


另一種就是每個USBX下的每個設備都是不同類別,不同功能的設備,那真的就是一個設備一套代碼。


看實際的“USBX_Endpx_UpData()”函數感覺會(huì )比較好理解這個功能,比較典型。


2、3個函數,最底層其實都是調用了“USBX_ThisHub_EP1IntUp”,作用是通知操作HUB的USB主機(此處通常就是電腦了),HUB下的某個端口的設備連接狀態發生了變化,這個是HUB協議方面的處理。


在示例代碼中(前面提到做了類似將CH545自身USB HOST接口的設備做了類似透傳的功能),是判斷到CH545自身USB主機接口下接入的設備連接狀態發生變化,會(huì )調用這三個函數。


總線復位狀態的實際發送者是電腦,發送的最終對象是HUB下的某個設備,這個狀態是直接發送到HUB下的設備的,不需要實際的去以HUB角度處理(芯片內部自動處理了真實的HUB上下游的轉發)。

實際所有的處理都是”USBX_DeviceInterrupt()“這個函數處理的,且4個USBX都是調用這個函數,不難發現這個函數的架構其實和CH552的USB中斷服務是類似的。這個函數內部其實是通過switch判斷MASK_UX_DEV_ID域,分別處理每個設備的。

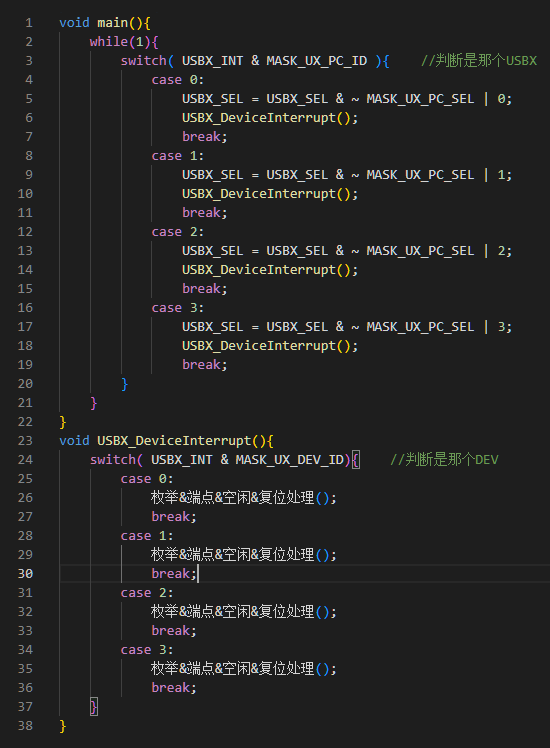

總結,偽代碼體現,兩個switch嵌套,實現4*4總共16個設備的管理:



好的,目前我希望通過地址偏移來實現設備的靈活初始化,在主機端檢測到新設備后,在設備端的USBX設備內進行一個新USBX設備的初始化。

我希望通過USBX_SEL選取對應設備進行地址偏移,來進行函數的復用。

但目前似乎沒能正常實現。在中斷處理中,分析令牌和端點的操作:

switch(pX0D0_STATUS & ( bUXS_SETUP_ACT | MASK_UXS_TOKEN | MASK_UXS_ENDP ))? ? ?// 分析操作令牌和端點號

得到的是0x3D,沒有進入任何setup包或者IN/OUT包的處理流程

(3D應該是端點5,PID為FREE,接受到了SETUP請問包,但我只配置了0-3端點的使能啊,而且剛剛上電不應該先RESET或者發來端口0設備描述符的setup請求嘛?請問有哪里需要修改配置的來實現自動的地址偏移?)



當寄存器返回0X3D時,bUXS_SETUP_ACT已經置位。此時已經有一個SETUP包傳輸完成,而不需要關心別的比特位。

手冊中還指出了一種特殊情況,可能同時會(huì )存在收到SETUP包和OUT/IN包的狀態,除此之外,只需要關心bUXS_SETUP_ACT這單一比特位。
