求助CH567L 休眠通過USB喚醒例子

USB0為HOST方式,進入休眠前RB_SLP_USB0_PWRDN=0,RB_SLP_USB0_WAKE=1。然后設置RB_SLP_STANDBY為1后芯片進入休眠,休眠后在USB0插入設備,無法喚醒。請教是否還有哪些寄存器需要設置?

如有例子代碼提供最好,感謝

以鍵鼠為例,通常電腦會(huì )在進入睡眠之前下發SET FEATURE指令,告知設備遠程喚醒,然后我們可以按按鍵吧電腦喚醒。

如果電腦已經進入睡眠狀態,此時插入的鍵鼠也無法將電腦喚醒,設備可能因為沒有相關操作,并不會(huì )發送喚醒信號。



@TECH5

更正一下,CH567L不是進入休眠,而是進入低功耗模式。低功耗模式下,可以通過USB喚醒,DS中描述的低功耗模式及喚醒如下,請問一下DS中描述的USB喚醒事件包括哪些事件(比如是否包括插入喚醒,拔出喚醒)?

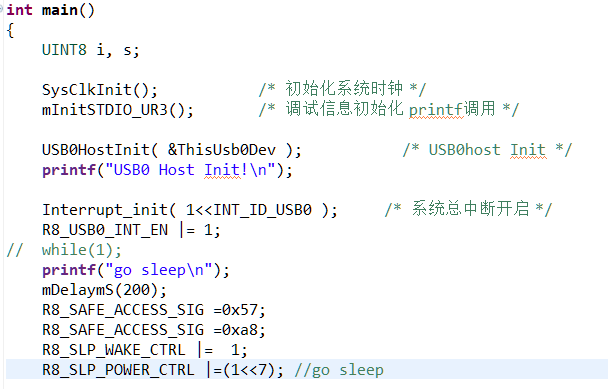

代碼如下:

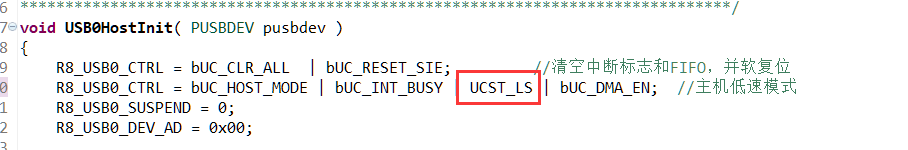

不過要注意的是,喚醒的本質是USB數據線信號翻轉,所以當主機當前處于不同速度時,只能被另一種速度的設備喚醒,例如配置成全速主機進睡眠,這時候插入低速設備插入喚醒;配置成低速主機進睡眠,可以被全速設備插入喚醒。



驗證成功,謝謝 @TECH5


另外,64bit的芯片ID如何獲???


參考EEPROM例程
