CH554低功耗設計

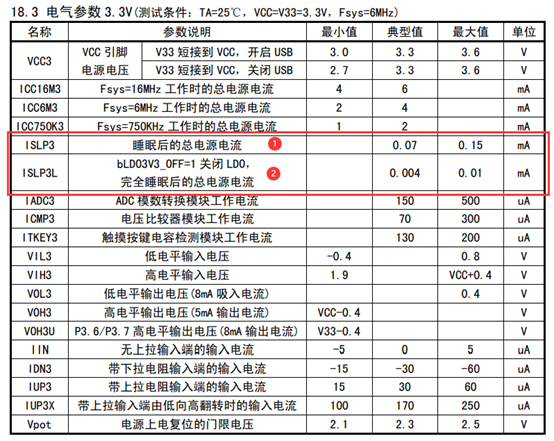

手冊關于低功耗睡眠的電流消耗有兩個參數:

5V


3.3V


結論:3.3V供電低功耗可以更低。

?

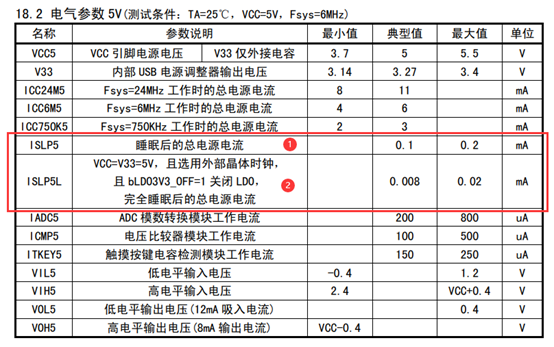

可以看到低功耗參數分為兩個級別,我們以5V供電時電器參數為例:

1、睡眠后總電流

2、關閉LDO,完全睡眠后總電流


????????字面理解,也就是LDO關閉的是深度睡眠,LDO不關閉是淺睡眠。注意ISLP5L參數有個條件是VCC=V33=5V,且選用外部晶體。

????????但是CH554在5V供電時,外部電路VCC和V33是不短接的,只有在3.3V供電時,V33和VCC才會(huì )短接。即5V供電時,其實無法滿足ISLP5L參數所描述的條件。5V供電時的睡眠電流消耗最低只能做到ISLP5參數中描述的(使用內、外部晶振影響不大)。


有CH552睡眠喚醒的例程嗎

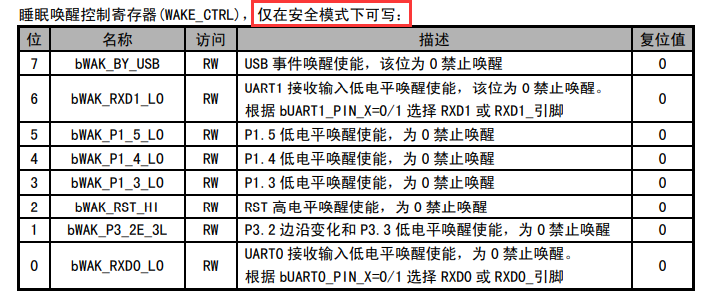

1、配置芯片喚醒源


根據自己需要將相應比特位置位,要注意需要,如果IO喚醒,要正確配置引腳模式,使用USB,UART喚醒,需要正確配置外設。

注意該寄存器在安全模式下操作。

2、進入睡眠,通過寫PCON寄存器的PD位為1進入睡眠。進入睡眠后可以測試到芯片電流明顯下降。

3、正確給芯片觸發,芯片被喚醒,程序繼續運行。
