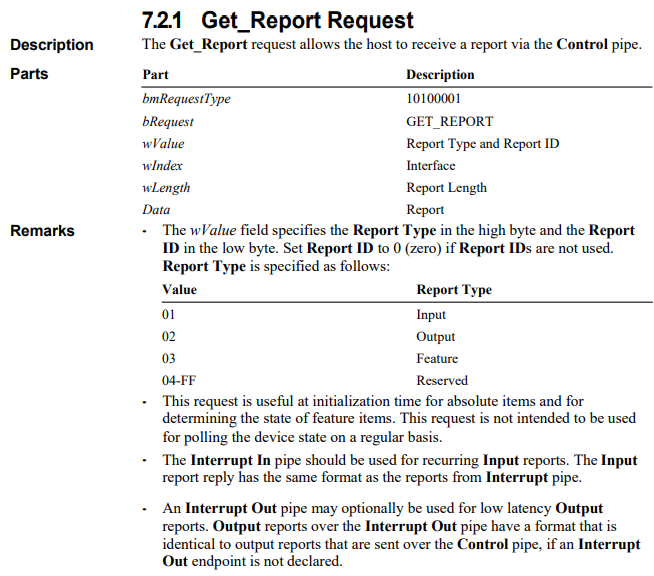

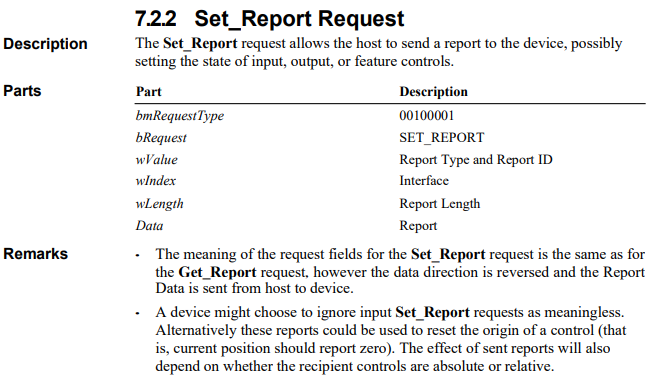

首先,從協議中截取這兩個標準請求的結構:
Get Report
Set Report
=============轉載著名出處=============
圖片看不清的,將圖片在獨立窗口打開。
首先,從協議中截取這兩個標準請求的結構:
Get Report
Set Report
以CH554EVT中的CompatibilityHID.C例程為例,處理USB請求的部分:

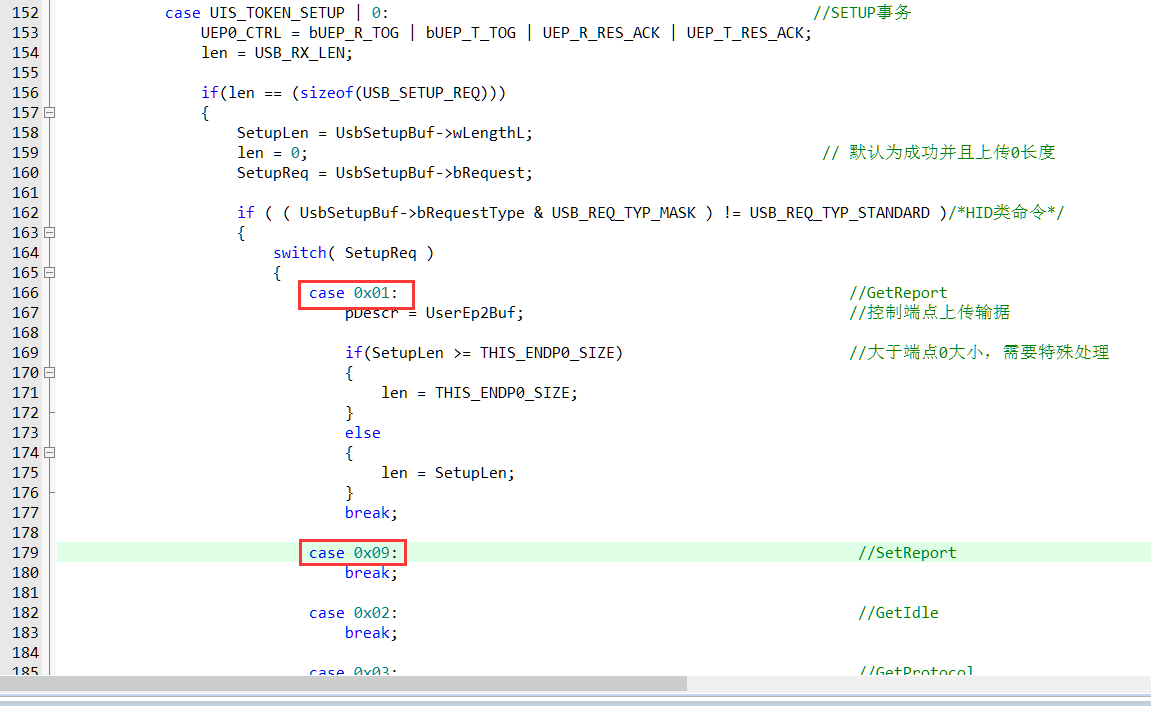

因為是HID class特有的請求,所以會(huì )放在非標準請求中處理,例程已經將兩個請求的case寫在代碼里面了,此時芯片能夠正確應答請求。
其中Get Report的數據階段方向是Device->Host,所以代碼上的實現和標準請求中設備、配置描述符的上傳一樣,將pDsecr指針指向需要傳輸的數據,正確的給len賦值長度即可。
Set Report的數據階段方向是Host->Device,可以看到case 0x09中沒有任何實質性的處理,因為OUT事務,作為設備只有等著主機下發,只要我們確保芯片對于EP0上的OUT事務響應狀態為ACK就好。
真正處理Set Report的數據階段在EP0的OUT事務完成中斷中:

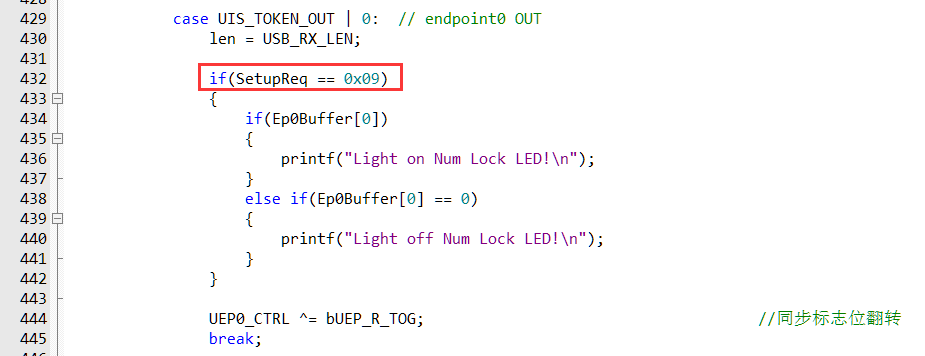

可以看到程序默認這個case里面有一些東西,我們只關注框中的if條件。因為所有EP0上的OUT事務,都會(huì )進入這里,所以需要加一下判斷,當前進入這個case是屬于Set Report請求的數據階段。通過判斷SetupReq這個全局變量,看一下定義和使用,不難理清他的工作原理。
此時USB_RX_LEN寄存器的值代表數據階段的數據長度,數據本身存放在Ep0Buffer數組中,按照長度讀取出來就可以了。
