USB字符串描述符的實現

=============轉載著名出處=============

圖片看不清的,將圖片在獨立窗口打開。

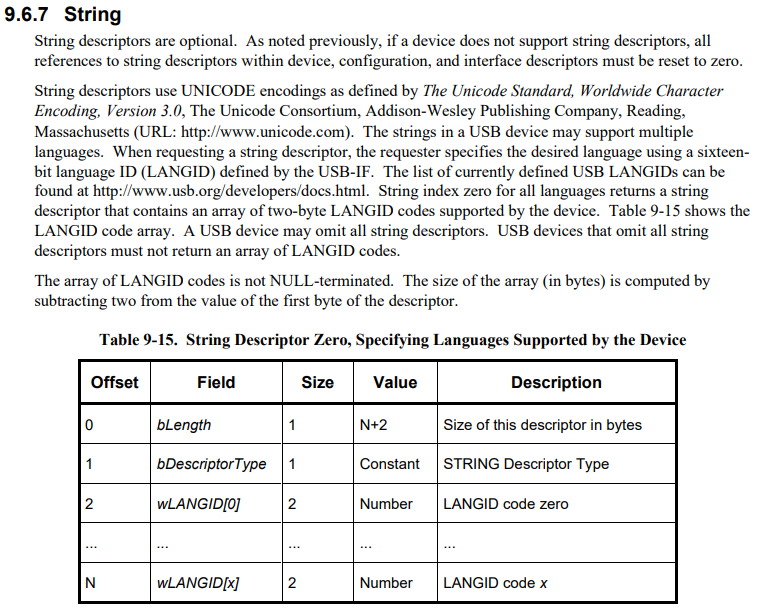

先貼標準協議中的描述:

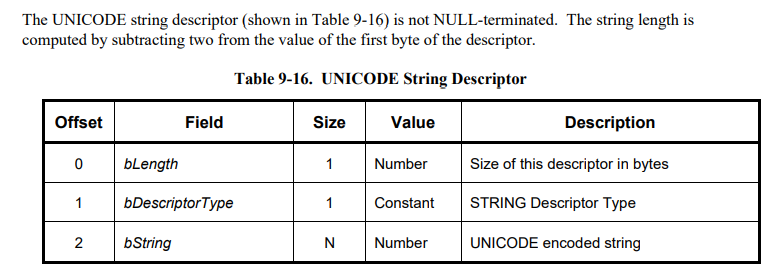

描述符本身:

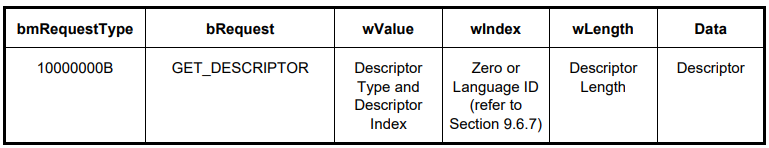

主機的請求結構:

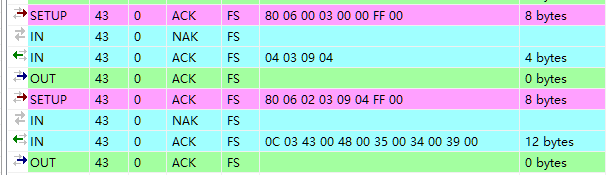

直接對一個設備抓包分析,setup包第3字節0x03,代表當前請求的是字符串描述符。

通常一個最簡單的設備會(huì )支持3個字符串描述符①語言描述符②廠商信息描述符③產品信息描述符④序列號描述符

其中語言描述符簡單說固定4字節,常規的都是0x04、0x03、0x09、0x04(美式英語)

其余描述符都是符合UNICODE String Decrisptor結構,描述符類型區分是通過索引來實現,具體代碼實現:

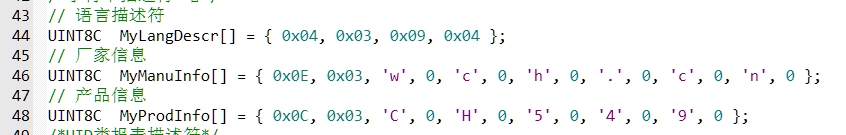

首先肯定要保存靜態的描述符本身:


數組首字節表示描述符總長度,即這個數組的長度(單字節,也就決定了描述符最大長度0xFF);下一字節固定0x03;后續全部是文字本身,注意是UNICODE編碼,還是挺簡單的,找規律就可以直接改了。

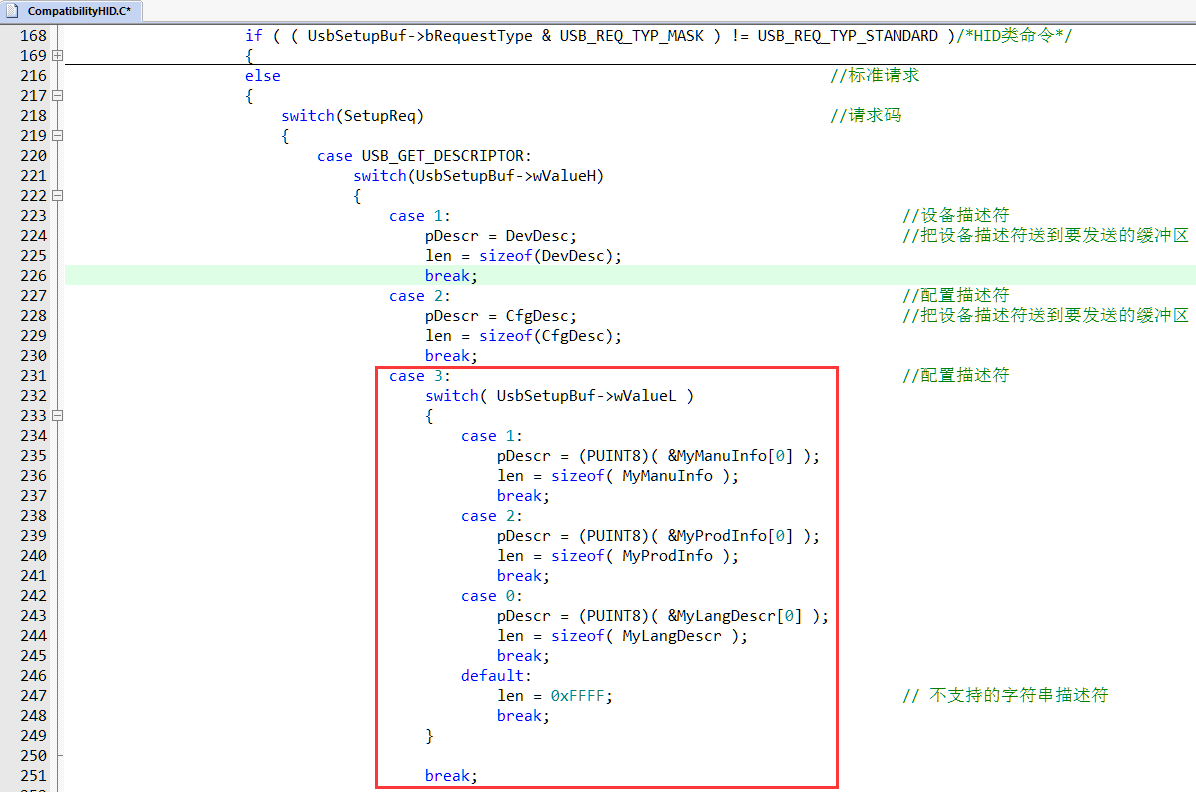

數據處理:

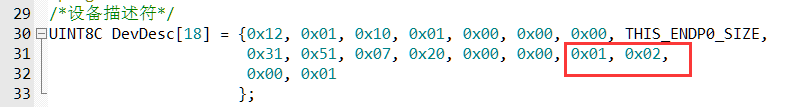

紅框中的switch判斷的值,就是前面提到的索引。除了語言描述符固定為0,其余都是自定義的。定義的位置:

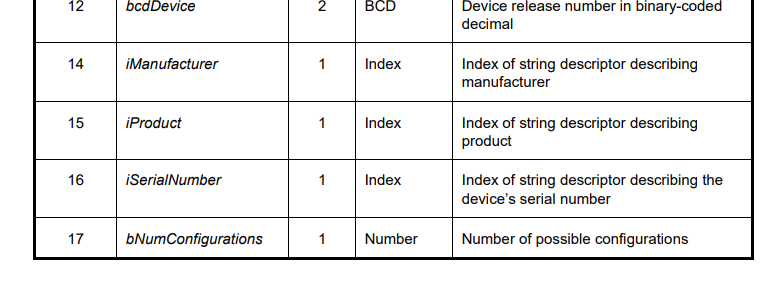

貼出標準協議中的內容,設備描述符結構(部分):位置第14、15、16三個是索引值。


所以,演示中的,其實只有廠商、產品的描述,沒有序列號。廠商、產品、序列號描述符的支持是可選的,不支持就在設備描述符中將其寫0.
