micro usb的ID引腳接Type-C的CC引腳嗎?

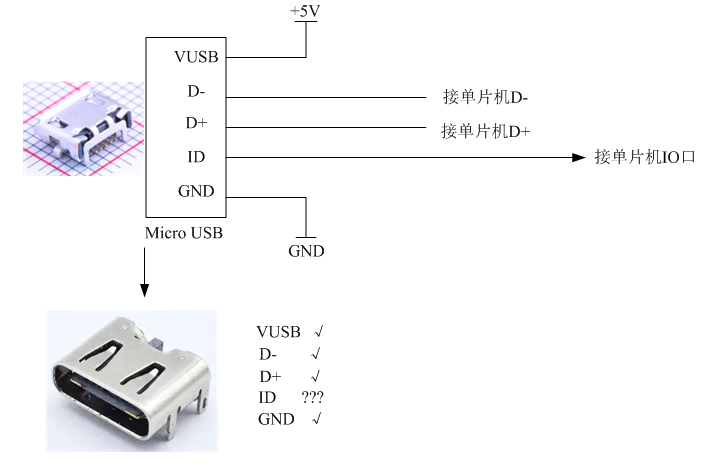

有一個問題困擾好久了,如下圖所示:


板子原先是micro usb接口,單片機控制ID引腳的高、低電平,使板子為Host端或Slave端。板子為Host端或Slave端的功能是:板子為Host端時對外界供電,為Slave端時外界對板子供電。


現在要將該micro usb口替換為usb type-c口,其它引腳都好說,唯獨ID引腳不知如何處理。

請問是直接接到type-c的CC1/CC2引腳上嗎?


想了好久,也翻了不少網頁,找不到答案。。。


熱門產品 : CH347:高速USB轉接芯片

你好,根據您這邊的描述,是想實現DRP功能(Source or Sink),Type-C接口要實現此功能,需要CC引腳上有能夠分別實現可控上拉電流和可控下拉5.1K電阻,如果您主控單片機的ID引腳能夠滿足以上條件,是可以直接連接CC。


若無法滿足,IO只能輸出高低電平,則需要增加外圍器件搭建,使得:

MCU io輸出高電平時通過外部電路實現CC引腳僅有上拉電流(一般為330uA),板子向外供電;

MCU io輸出低電平時通過外部電路實現CC引腳僅有5.1K下拉,外部向板子供電。


CH543專用于PD類協議處理,可以實現上述功能:

http://www.fszrt.cn/products/CH543.html?from=search&wd=eyJpdiI6IkNxZW5ueFVRUWw0V0RjS0dBVTE3aXc9PSIsInZhbHVlIjoicHhDaDBxbHRNaURnOFBKNW53XC9KaEE9PSIsIm1hYyI6ImVkOWZhNGI5NmI4ODhiZmUxODI4YjBlMjMzM2VhMmYzNzJmZGYxNTY3MzU3NTgzZDU4ZDU2ODNkZjZkYzQ0NzQifQ==



@TECH68

感謝。還是沁恒的USB技術功底深厚。
