您好，CH582F-MOD-C-ANT這個小板子是0.8mm的板厚。
查看: 18623
回復: 123

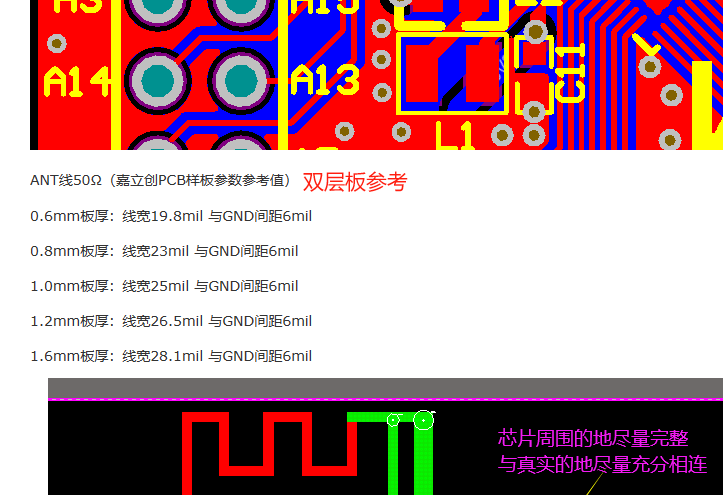

藍牙天線布局和藍牙天線設計參考
如果我修改板厚為1.2mm，是否天線信號強度又不同了？
【CH582F-MOD-C-ANT最小系統】 可否要一份pcb圖 ,? ?感謝.? ? ? ? 個人信息保護，已隱藏
@今世?是的，如果換了不同的板厚，注意天線封裝和饋線線寬都要改變。不同板厚的天線封裝都可以在我司提供的天線封裝庫中找到。SCHPCB.ZIP - 南京沁恒微電子股份有限公司 (wch.cn)
【CH582F-MOD-C-ANT最小系統】這個板子的資料和原理圖能給我一份嗎？謝謝
@陌上藍鳶?您留個郵箱。
【CH582F-MOD-C-ANT最小系統】板子的資料和原理圖能給我一份嗎？謝謝，我的郵箱個人信息保護，已隱藏
希望給一份CH582F-MOD-C-ANT最小系統PCB資料參考下設計，謝謝，我的郵箱是：個人信息保護，已隱藏
希望給一份?CH582F-MOD-C-ANT最小系統 PCB資料參考下設計，謝謝，我的郵箱是：個人信息保護，已隱藏
個人信息保護，已隱藏 求一份
已發送至郵箱，請查收。
同樣需求一份?CH582F-MOD-C-ANT最小系統 PCB資料參考下設計，謝謝：郵箱? 個人信息保護，已隱藏
已發送至郵箱，請查收。
22uh的電感用的是什么的封裝??？或者具體用什么型號？有老鐵可以發個購買的鏈接嗎？
我司評估板物料手冊，已發送至您郵箱。評估板上的物料選用了2mm x 2mm左右大小的封裝，具體焊盤位置見手冊?？梢灾苯訌腜CB圖中生成封裝庫。建議選用品質好一些的繞線電感。
