CH565 DVP-UVC攝像頭例程說明(USB攝像頭,采用OV2640)

攝像頭購買選型:http://www.fszrt.cn/bbs/thread-98402-1.html、 https://blog.csdn.net/havc_W/article/details/127404418?spm=1001.2014.3001.5501

示例:http://www.fszrt.cn/bbs/thread-91615-1.html

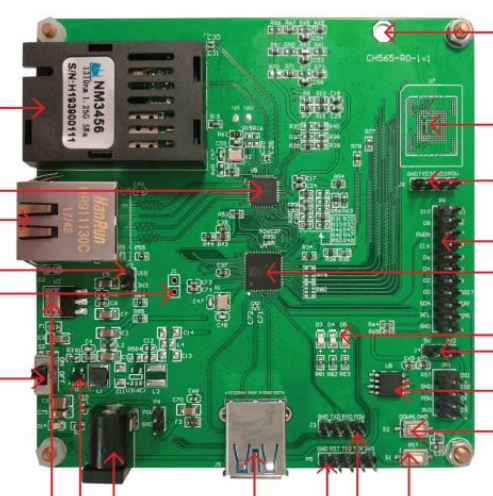

該例程支持CH565DEMO板,配合OV2640攝像頭模塊,實現USB攝像頭功能。


攝像頭兼容USB2.0、USB3.0;

兼容JPEG、YUV422編碼格式;

兼容320x240P、640x480P、800x600P、1280x720P、1600x1200P常見分辨率;

使用時的硬件注意事項:

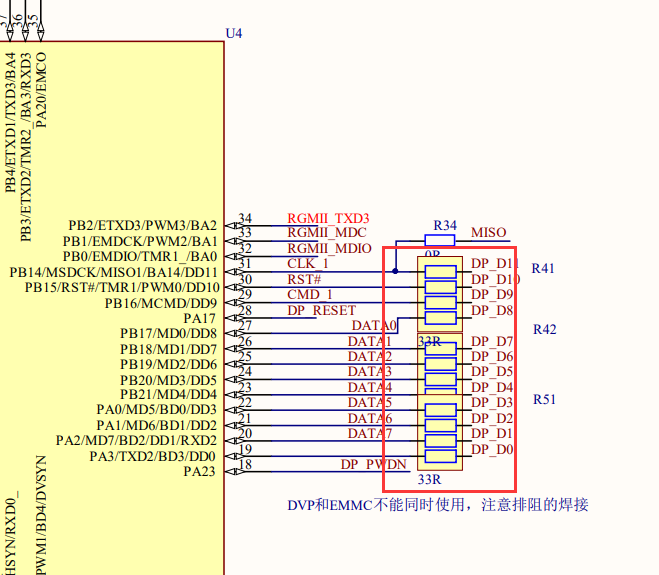

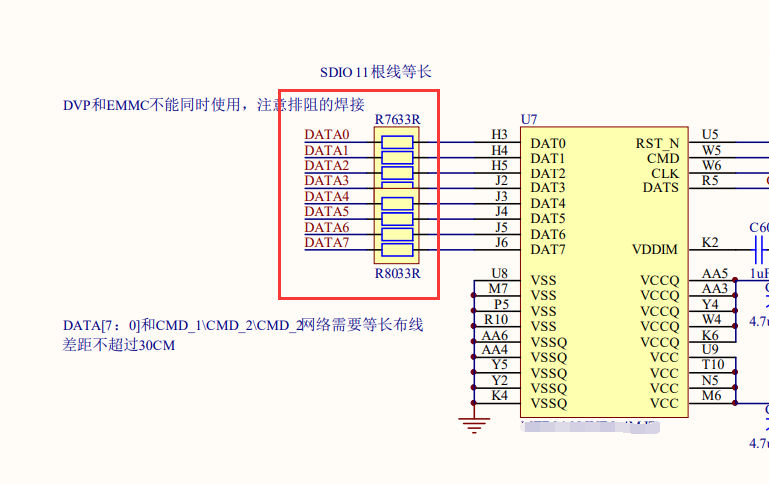

1、因為DVP和EMMC接口存在引腳復用,所以評估板設計了電阻跳線,用于選擇使用的接口。應當注意電阻的焊接是否正確。(出廠默認為DVP接口的跳線焊接方式)

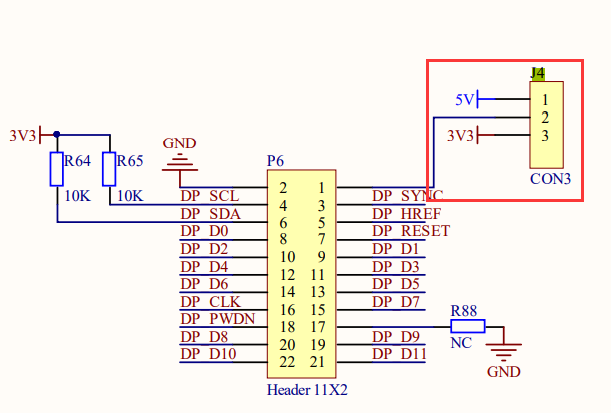

2、因為實際的第三方攝像頭模塊可能存在供電電壓?jiǎn)?wèn)題,評估板設計了DVP接口的供電電壓選擇跳帽J4,該處為攝像頭提供電源,必須接。

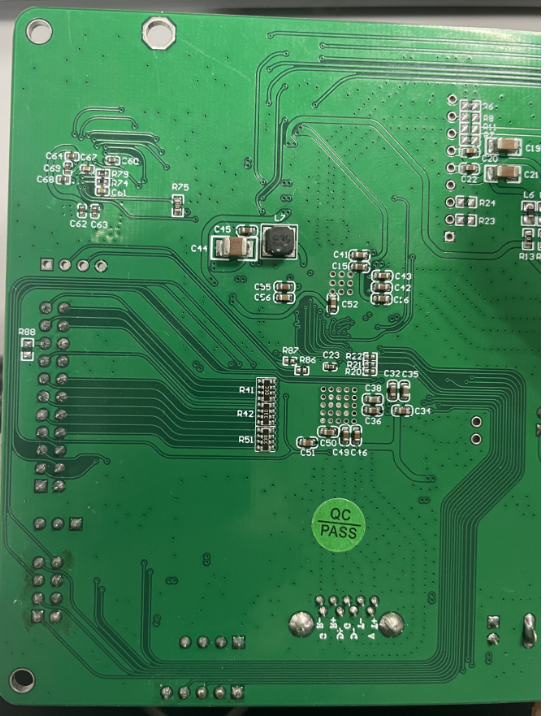

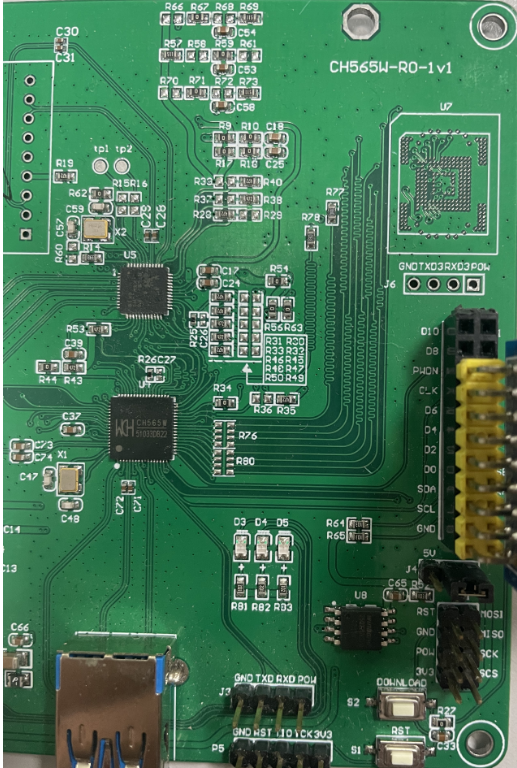

貼兩張PCB阻容情況,用于對比:




燒錄好固件后,插入電腦,在電腦的設備管理器中識別出如下設備:

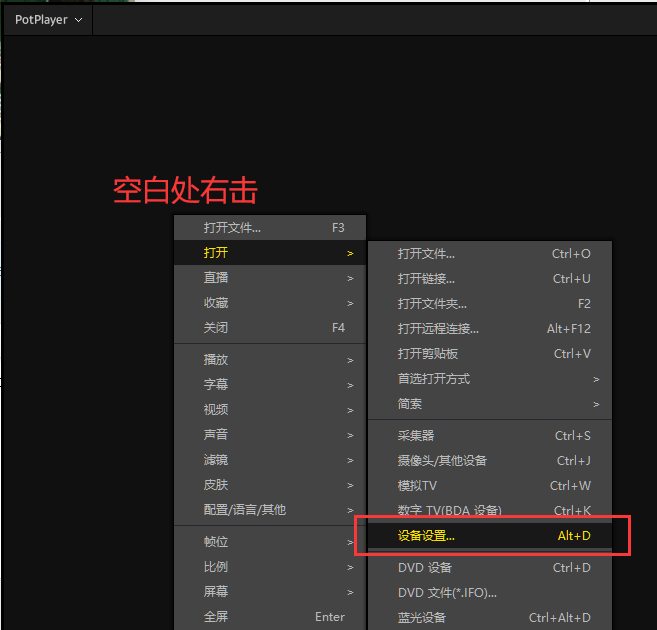

這里使用了potplayer打開攝像頭


在攝像頭一欄下的設備選框中 USB Video Device.

同時在格式選框中可以選擇攝像頭輸出的分辨率、編碼格式。

選項確認無誤之后,電機右下角的打開設備:

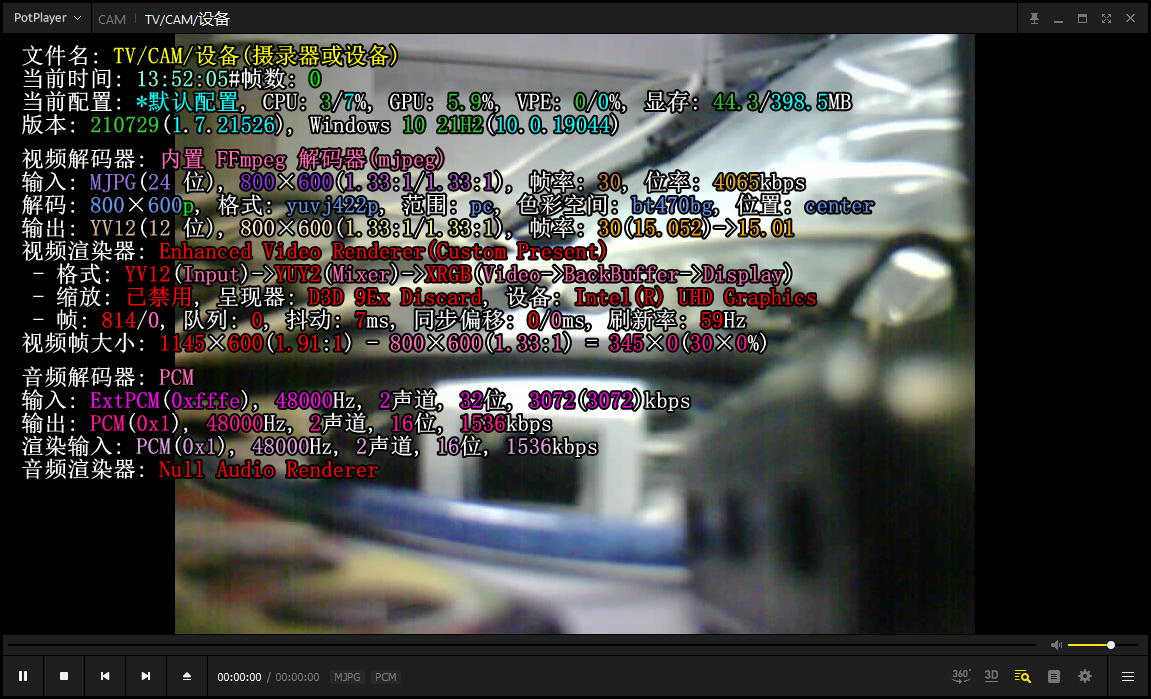

視頻播放界面默認按TAB顯示底層信息



當前JPEG模式下,數據實際來源攝像頭,YUV模式下,攝像頭只顯示純色圖像,數據來源ram虛構數據,沒有實際從攝像頭獲取數據。

后續更新配置攝像頭直接輸出RGB數據的代碼。


您好,我把這個開發板接到手機上,打開手機OTG,再打開USB攝像頭APP,顯示UVC錯誤。請問一下,是否目前只支持WINDOWS系統嗎?安卓系統是否可以支持?


您好

需要改安卓系統支持UVC協議規范,確定使用的數據線是否支持USB3.0傳輸以及是否使用具有OTG功能的數據線。


您好,手機接另外一個USB攝像頭是可以正常出視頻的,USB線是支持USB3.0傳輸的。我開啟了工程文件的SETUP打印信息,請問能否判斷是哪方面出問題了?

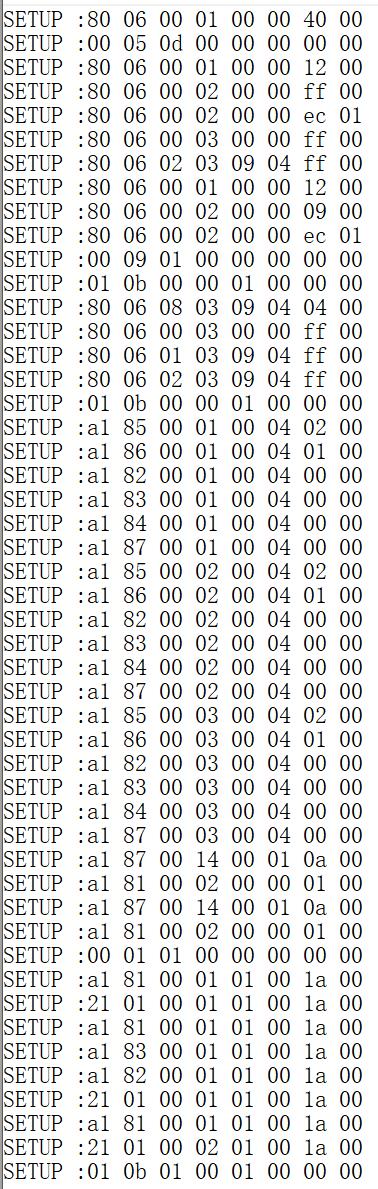

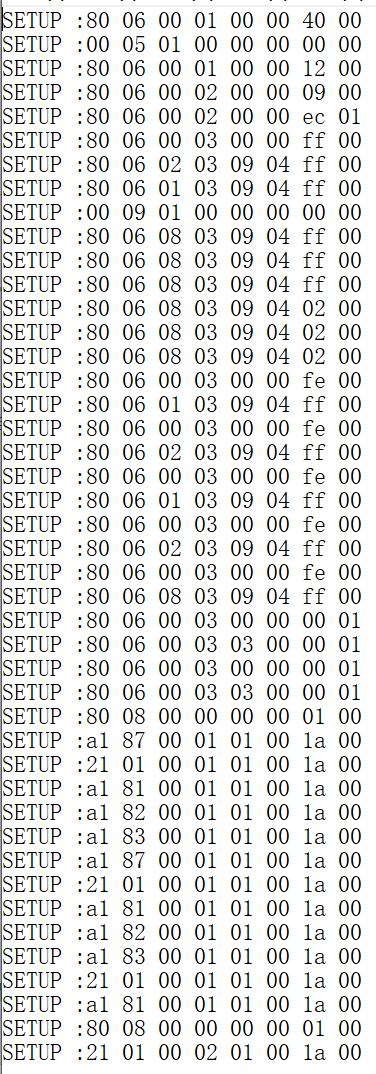

WINDOWS打印如下:



安卓手機打印如下:




抱歉,該DEMO暫時還不兼容安卓主機。


請問如果DVP輸入的幀率是30FPS,分辨率是400*400可以支持嗎?該如何設置?謝謝!


請教一下,這個方案控制器是否提供了完整的DEMO?


demo可以提供嗎郵箱個人信息保護,已隱藏


參考1樓中鏈接


我想問下,我看你這個UVC傳輸的那邊接收的時候是由語音解碼的,那個UVC里面你是添加了AUDIO的數據傳輸還是增加了個UAC傳輸的了啊


只有登錄才能回復,可以選擇微信賬號登錄
