脫機燒錄器資料

更新日期:2024/08/21

英文版本鏈接:http://www.fszrt.cn/bbs/thread-113213-1.html?

燒錄器驅動:脫機燒錄器PC軟件驅動,如果已經安裝WCHISPTOOL,可忽略。

燒錄器驅動.zip

驅動鏈接:CH372DRV.EXE - 南京沁恒微電子股份有限公司 (wch.cn)

軟件包兩種主控燒錄器版本的上位機軟件

DlPubTool_N_V1.99.zip:基于F103的燒錄器使用軟件包

DlPubTool_N_V2.80.zip:基于V208的燒錄器使用軟件包

DlPubTool_N_V3.30.zip:V208版本的最新軟件包

使用說明書脫機燒錄器使用教程

脫機燒錄器使用說明_v2417.pdf:基于F103的燒錄器

脫機燒錄器使用說明_v2500&v2600.pdf:基于V208的燒錄器

若無其他需求,建議優先選擇基于V208的燒錄器(PWRCFG版)。


固件版本更新說明包含最新燒錄器固件和相關說明

燒錄器固件版本更新說明-F103.zip:基于F103的燒錄器

燒錄器固件版本更新說明-V208.zip:基于V208的燒錄器

包含最新功能和優化,建議及時更新。


dataflash滾碼功能:以CH579為例滾碼功能說明

脫機燒錄修改滾碼dataflash.pdf:以CH579為例的滾碼功能說明

128B_data_AA.zip:可用于滾碼的128 Byte全0xAA的BIN文件


概述:脫機燒錄器是沁恒系列芯片批量升級使用的離線燒錄器,不依賴電腦,為批量生產環節使用,非調試工具。

備注1:建議熟悉相應芯片的下載流程人員指導使用此燒錄工具。

備注2:脫機燒錄器分3.3V和5V兩種電壓,對外供電,具體由芯片底座決定。例如:CH57X底座直連芯片VDD33管腳,脫機燒錄器選擇3.3V;CH55X/CH54X系列,燒錄器輸出電壓選擇5V。

備注3:現出廠燒錄器版本(3.3/5V)都只支持CH32Vxxxx系列芯片燒錄(V2420V),如果需要使用燒錄器對CH32Fxxxx系列芯片燒錄則需要升級燒錄器固件(V2420F),燒錄方式可以參考燒錄器說明中燒錄器自身更新部分。(其他系列不受影響)

備注4:受硬件和其他等原因限制,現有絲印為V20x版本燒錄器,且僅有該燒錄器支持V003系列芯片燒錄,并且該燒錄器全支持,不受上述備注3影響,軟件通用。


軟件包包含資料,如下:

1,【DlPubTool_N_Vx.xx.exe】將用戶固件經加密和配置之后合成datakey文件;

2,【McuUpdTool.exe】將datakey文件下載到脫機燒錄器內。

3,【W(wǎng)CH55xISPDLL.dll】軟件包運行環境(不需要操作)

4,V2420V版本燒錄器固件(當前CH32F103R-Download-xxxxx最新固件)。


備注:V1.81版本生成的datakey為600KB,不兼容500KB的datakey文件。

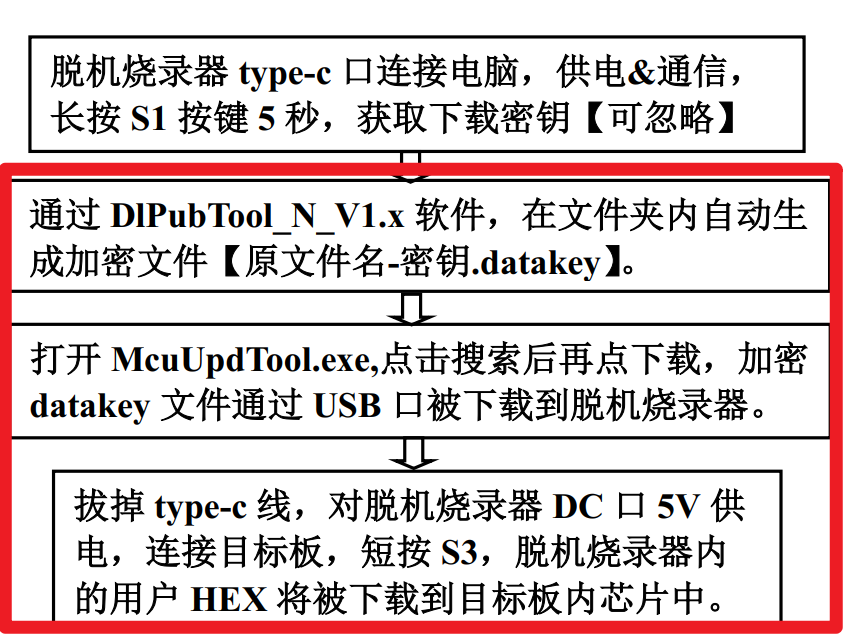

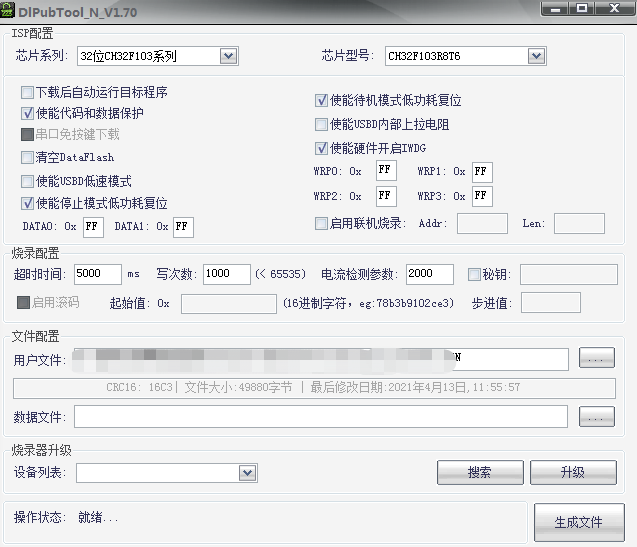

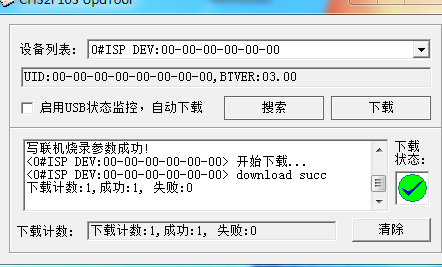

燒錄流程如下分4步,可忽略密鑰步驟,重點紅框內:

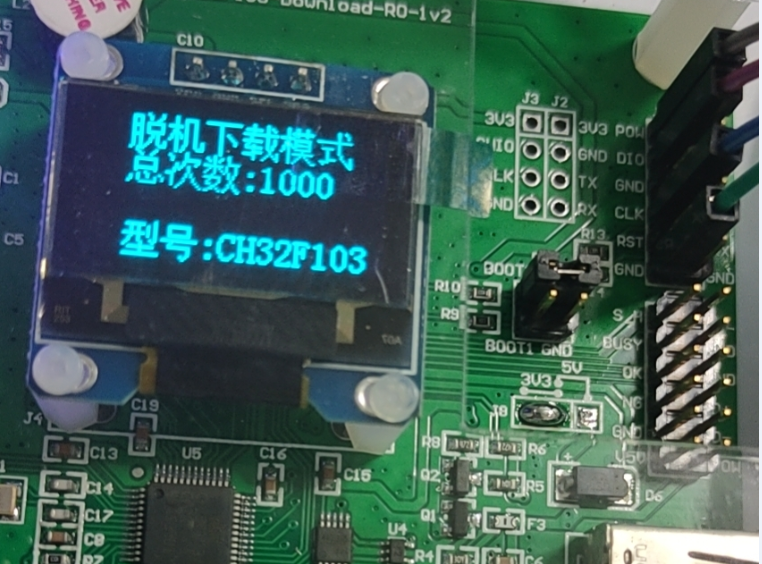

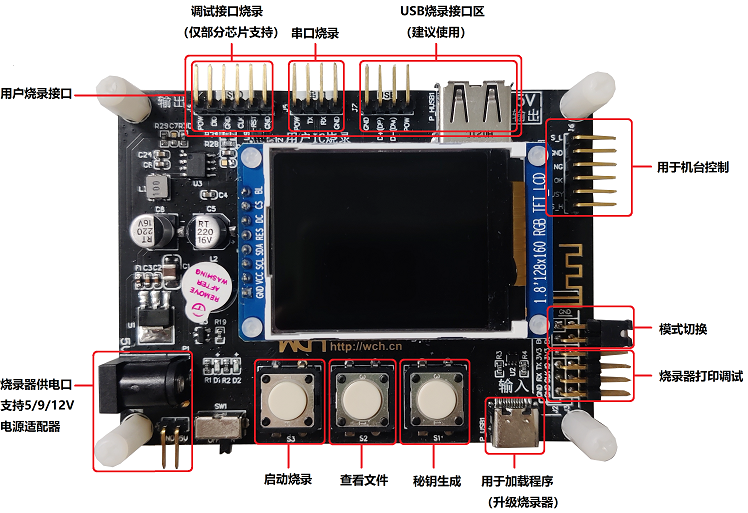

下面是新版脫機燒錄器的圖:


技術支持Tel/Wx+ 18951773213【備注公司信息、具體問題信息】

【購買信息:http://www.fszrt.cn/services/sale_support.html? 】

==end==

提示找不到設備,驅動正常 ,怎么處理

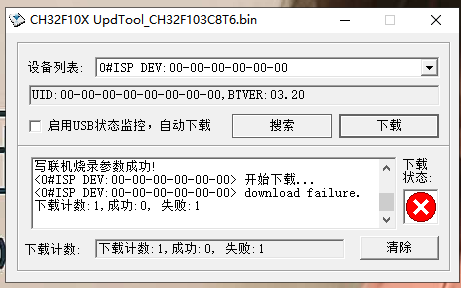

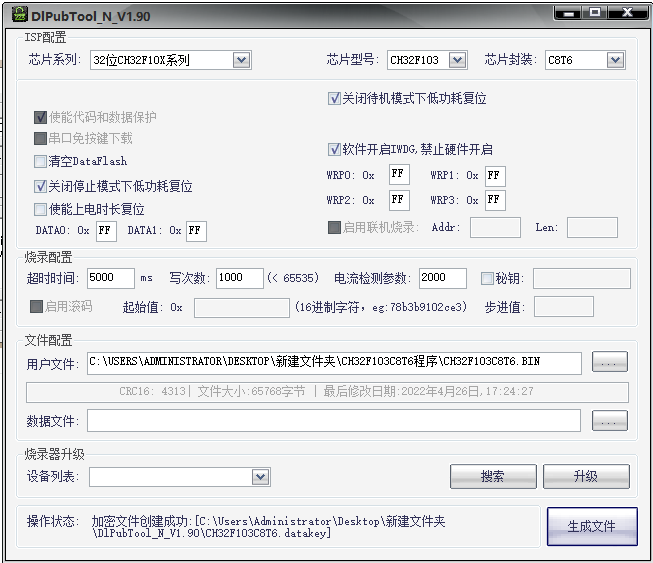

這樣配置是不是正確的,使用SWD模式下載,脫機下載器J5相關引腳與目標芯片連接,下載提示失敗,

使用WCHISPTool 連接不到脫機 下載器,找不到設備。

請教下怎么處理?謝謝


1、WCHISPTOOL工具,是對沁恒芯片配置和燒錄的PC工具。而脫機燒錄器是離線燒錄沁恒系列芯片的工具。兩者在功能上是相同的。

使用WCHISPTOOL連接脫機燒錄的目的是什么?---WCHISPTOOL連接脫機燒錄器唯一的目的就是對脫機燒錄的主控升級。如果不是,那么WCHISPTOOL不要連接脫機燒錄器。

2、目標芯片,是否可以通過SWD方式下載成功呢?先保證CH32F系列芯片可以通過wch-link等工具完成正常的SWD下載。保證目標芯片的底板外圍電路都是沒問題的。

3、如果目標芯片板子的電壓是5V,那么J8需要修改為5V,V33電壓一般適用于直接連接CH57X/CH58X系列的電源管腳時候使用。


==end==


脫機燒錄器在哪購買?需要購買ch55x的燒錄器。


http://www.fszrt.cn/services/sale_support.html

撥打銷售服務號碼。

==END==


CH32V103下載hex工具:

MounRiver 版本1.50之前:

icon_rar.gifCH32V103下載工具V1.05.zip

MounRiver 版本1.50及以后:

icon_rar.gifCH32V103CompileTool_V2.00.zip



我的固件還是CH32F10x_20210604_1358,不支持V307,哪位還沒放假的大牛分享下支持V307的固件可以嗎,謝謝!我郵箱:個人信息保護,已隱藏


這款燒錄器的上位機支持 linux 系統嗎?


您好,僅支持Windows系統。


脫機燒錄器的主控升級固件可以發我一份么 郵箱:個人信息保護,已隱藏


您好,主控升級固件咨詢025-52635387獲取。





請教下一直顯示下載失敗要怎么處理?謝謝!


已經郵件聯系。聯系郵箱dxy@wch.cn


燒錄器v2419? 3.3v版本,無法燒錄ch579,提示連接超時!產品單獨供電,燒錄器也無法燒錄! 電腦使用wchisptool v3.3就可以燒錄!這個是什么原因呢?? 使用的DlPubTool1.94


已經回復
