脫機燒錄器資料

請問脫機燒錄器的原理圖和LCD的資料這部分可否公開?我想基于脫機燒錄器開發自己的測試工具。


您好,

原理圖最近會(huì )有比較多次的更改,當前不太具有參考性,之后原理圖穩定后經評估可能可以直接在論壇中下載或者其他方式獲得,可持續關注本帖更新?tīng)顟B(tài)。


請問脫機燒錄器可以自動檢測管腳燒錄嗎?

另外,5V與3.3V,可以燒一個燒錄器嗎?做個跳線帽選擇電壓,


您好,

預計近兩個月會(huì )出一款由軟件配置燒錄輸出電壓的燒錄器,可以持續關注帖子更新。


請問脫機燒錄器可以自動檢測管腳燒錄嗎?

還是燒一顆IC要按一下,或上大型的機臺自動燒錄嗎?


您好,

暫不支持自動檢測燒錄,容易引人板子上電兼容性問題

建議使用按鍵或者配置機臺全自動,若想提高按鍵效率可以考慮將按鍵或者觸發引腳引至腳踏開關方式觸發。


支持一拖幾燒錄? 能否出一個插上不同的燒錄座,可以一拖幾的燒錄工具?


您好,

短期時間內還不計劃制作一拖多的燒錄工具。

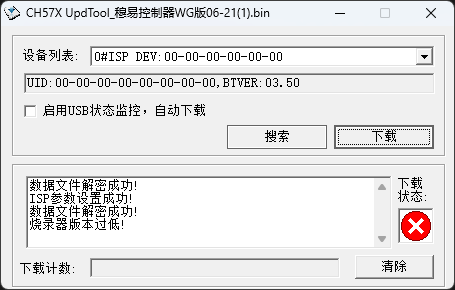

image.png提示燒錄器版本過低,燒錄器型號:CH32F103R-Download-3V3-R0-1V3,燒錄器固件版本:V2420V


問題已解決,謝謝


能否發一份最新的通用版燒錄器電路圖?電源部分因為插錯適配器壞了,想嘗試維修一下。

email:個人信息保護,已隱藏


已發送


1、燒錄器的密鑰起什么作用?密鑰的目的是什么么?授權燒錄次數??加密燒錄文件?
2、使用脫機燒錄器 和 WCHISPStudio工具 使用USB燒錄功能上有什么區別?除了可以增加滾碼和自定義信息功能外。


您好,

1,秘鑰功能作用可以理解為讓帶有秘鑰功能生成的datakey燒錄器專用文件只可以加載一次。datakey文件本身包含燒錄次數和加密屬性。

2,脫機燒錄器大致燒錄流程上與ISP差不多。同時集成了LINK的的SWD燒錄功能,“脫機”即可以脫離電腦,使用燒錄器替代電腦,也可以對接機臺全自動燒錄以及您提到的額外功能。



為什么燒錄器屏幕上顯示的型號和背部絲印型號不一致?3.2.2中的配置燒錄器輸出電壓是指燒錄器自身的工作電壓還是燒錄器的輸出電壓?
