請問模塊的txd2和rxd2引腳怎么打開

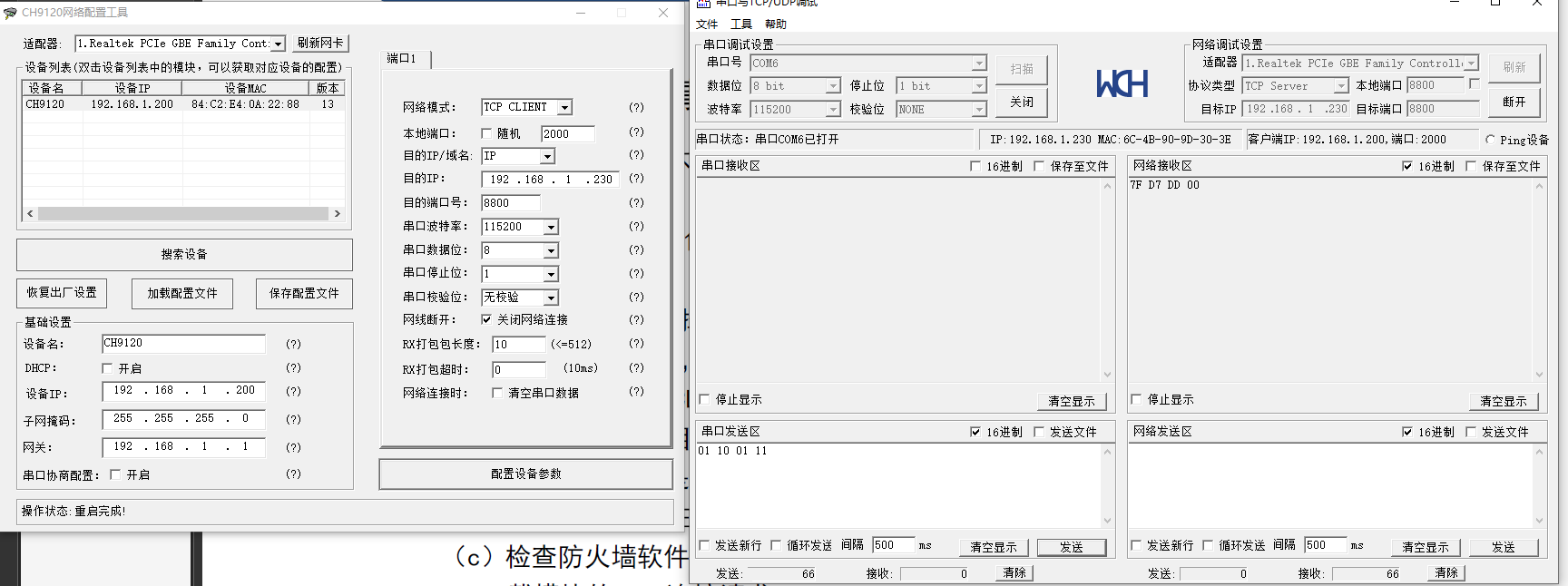

CH9121的配置軟件NetModuleConfig,在顯示設備信息后軟件右側上方有“端口2”字樣,可以開啟;也可以通過串口指令打開,詳細命令碼可見CH9121EVT內的相關文檔。資料下載地址:
http://www.fszrt.cn/downloads/CH9121EVT_ZIP.html
ch9121的51引腳dir不能控制485芯片發送,接收沒問題,測量dir引腳的電壓為0.1v左右,發送的時候也是一樣,而我把485芯片控制腳直接拉高就能發送,是不是9121芯片dir引腳壓配置什么?
(1) CH9121兩個端口分別對應兩個串口及兩個DIR控制引腳,注意選擇正確的對應口。
(2) 斷開DIRx連接路徑,使DIRx懸空。再量發送時DIRx發送引腳的電平狀態。
CH9121兩個端口分別對應兩個串口及兩個DIR控制引腳,注意選擇正確的對應口是指有兩個dir引腳的意思嗎?而芯片資料上不是只有51引腳才是dir引腳嗎?
沒事了,已看到最新資料
CH9121的UDP模式要怎么配置?還有就是UDP模式下是不是無法開啟端口2?我發現只要我一打開端口2進行配置,CH9121的RUN指示燈就會(huì )先閃三下然后一直保持常亮,再閃三下再保持常亮這樣循環,然后當指示燈出現這個狀態的時候我用網絡(luò )配置工具搜索設備的時候就無法查找到該設備了,必須要將CH9121的RESET引腳接低電平進行重置恢復出廠設置,清空芯片上一次配置時保存的參數才能夠重新搜索到該設備。。。這是什么原因?求解
UDP配置注意本地IP和目的IP以及本地端口和目的端口,保證和對端的網絡(luò )信息適配即可。正常情況下RUN輸出2Hz的方波,表示程序正常運行,配置雙端口不會(huì )導致這種情況產生,可注意電路設計和電源驅動是否滿足要求。具體可聯系官網的技術支持。
但我在UDP模式下采用雙端口是不行的,即我在網絡(luò )配置工具下將網絡(luò )端口一和網絡(luò )端口二都設置為UDP CLIENT模式,點擊配置設備參數后RUN運行指示燈就會(huì )出現上述情況,而當我在這種情況下再次使用網絡(luò )配置工具搜索設備時該設備就會(huì )搜索不到。。。必須要將CH9121的RESET引腳接低電平復位恢復出廠設置才可以再次搜索到該設備。
只設置一個UDP端口是可行的,任意一個端口設置為UDP模式,另一端口設置為T(mén)CP模式,這種情況倒是不會(huì )出現上面的那種故障,是因為芯片不支持UDP雙端口模式嗎?是不是只能存在一個UDP端口?
PS:我配置的參數都是對的,能夠在TCP雙端口模式下使用,UDP模式下我也特別注意了參數的配置,應該不是參數配置的問題。。。
CH395L使用并口作為T(mén)CP server,多連接:客戶端發送數據每次發送不滿256個字節,產生了中斷,但讀到的數據的長度一直為0,直到累計到大于256才會(huì )收到具體數據長度,請問這個問題怎么怎么解???
您好,若總是以256字節為單位能進行讀取,可能是由于讀長度時表示長度的第一個字節低八位未能正確讀取。您可以抓取邏輯電平檢查,這個問題是關于讀數據方面的問題,可以主要檢查讀使能信號的邏輯是否正確。
我們采用的CH9121在局域網串口透傳到TCP端口時沒有問題。但是連接到外網就無法建立socket連接。在電腦上用socket連接工具測試時只是socket建立連接有點慢,大概需要1秒以上,所以懷疑是芯片的socket超時重連時間太短,請教怎么修改這個超時重連時間?
CH9121連接外網需要設置和路由器相同的網關,最好開啟DHCP選項使用。
發送的數據和接受的數據有出入是為什么
注意串口線上的干擾,串口的數據以引腳TTL端的實際波形數據為準,可以使用邏輯分析儀等工具實測串口數據后對比驗證。
