今天也出現配置軟件搜索不到設備的情況了試了各種方法都搜不到，打電話給技術，技術說讓用串口發數據配置，別用上位機了。鼓搗了一下午終于發現解決方法：拉低CFGO拉高cfgen，就可以搜索到了記得再恢復過來

你好 ch9121遇到了CFG引腳配置失敗的問題

正常的串口到網口的收發沒有問題，用上位機配置IP等操作也正常，RUN引腳也有方波，但是通過拉低CFG引腳進入配置模式則無法正常配置，發送任何配置指令都沒有回復0XAA，查詢ip和mac地址也沒有回復。用邏輯分析儀看CFG引腳也確實是拉低的狀態。

看到速回。

您好，檢查下串口波特率是否匹配還有就是可以使用邏輯分析儀抓取串口數據是否正常。

CH9121直連電腦可以通信，插在路由器上也可以通信，但插在交換機上就不行了，9121網口橙色和綠色指示燈間隔約1秒同時閃， 交換機上指示燈不亮。同一根網線，不知道啥情況了，求解

你好，請問CH9121如何把40版本回退到39版本，我這次買的是40版本芯片通訊經常會(huì )中斷，同樣的PCB換了39版本的芯片可以正常通訊。

兩個CH9121模塊，兩個串口連接電腦usb上，9121之間通過交叉網線連接，電腦的兩個串口調試助手可以相互發送和接收數據嗎?

你好，請問下CH9121如何通過串口配置IP和端口之類的參數，我的郵箱是個人信息保護，已隱藏，謝謝

您好，關于9121的手冊和說明可以在官網下載到，里面有串口配置說明

@milu150 您好，9121是一款透傳數據芯片，您描述的功能在兩個9121分別設置為客戶端和服務器，在參數正確的情況下，是可以實現您的功能需求的。

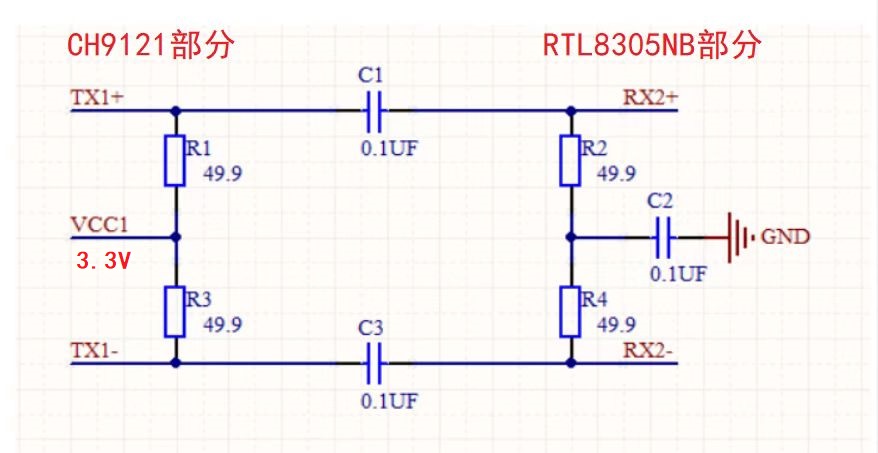

大家好,我用RTL8305+CH9121+MCU做了一種可以級聯的控制器.RTL8305是交換機芯片,其中一組端口通過耦合電路到CH9121,由于是同PCB,所以沒有用網絡(luò )變壓器.耦合電路如上圖.CH9121端中心接3.3V,RTL8305端中心接電容到地.

經過驗證,總體上功能基本沒問題,但是在壓測過程中偶爾出現CH9121芯片死機的情況,表現在:RUN正常閃爍,上位機連接不上,用官方配置工具也搜索不到設備,一定要復位36腳RSTI或者斷電才能重新連接.

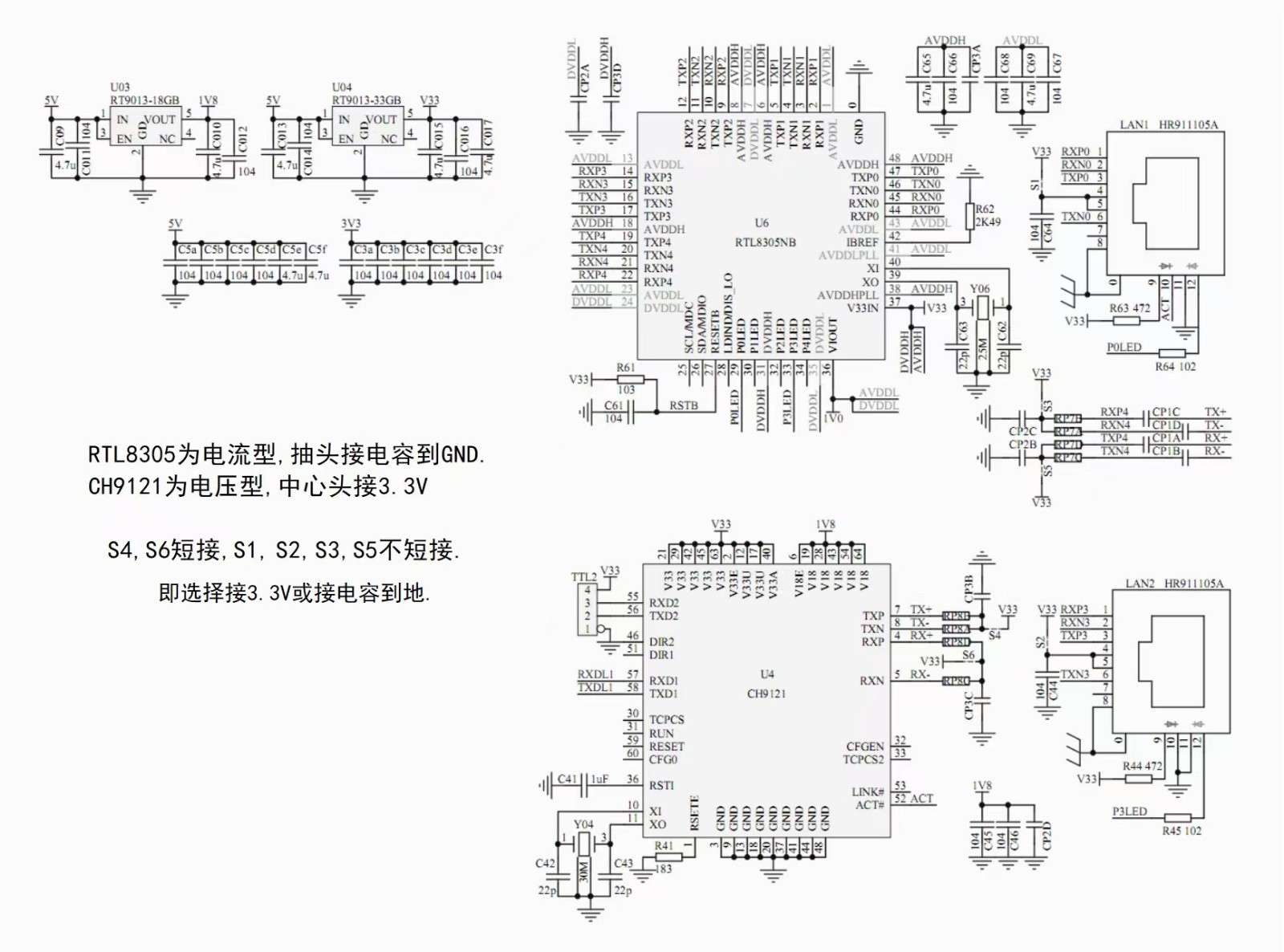

由于是用在自動化設備里,所以這種偶爾出現死機的情況也是不能接受的,想了很多辦法都不能完全排除,現在是在沒撤了,請教各位,附上部分電路圖.幫忙看看是哪里有問題,造成不穩定的?

您好，關于您應用中出現的情況，可以參考以下幾點建議

1. 建議將圖中TX1+與RX1+、TX1-與RX1-之間連接的電容更換為1uf嘗試下

2. 本身不采用網絡(luò )變壓的方案會(huì )導致工作時網絡(luò )不穩定等情況出現，您可以在MCU中定時查詢判斷一下是否死機，如果死機的話拉低RSTI復位一下

3. 如果2所述方案不能接受，建議您這邊采用更加穩妥的網絡(luò )變壓器方案

4. 如若還有疑問，可撥打025-52638370咨詢


CH9121端口2 的串口配置協議有沒有，
發郵箱 個人信息保護，已隱藏 ,謝謝

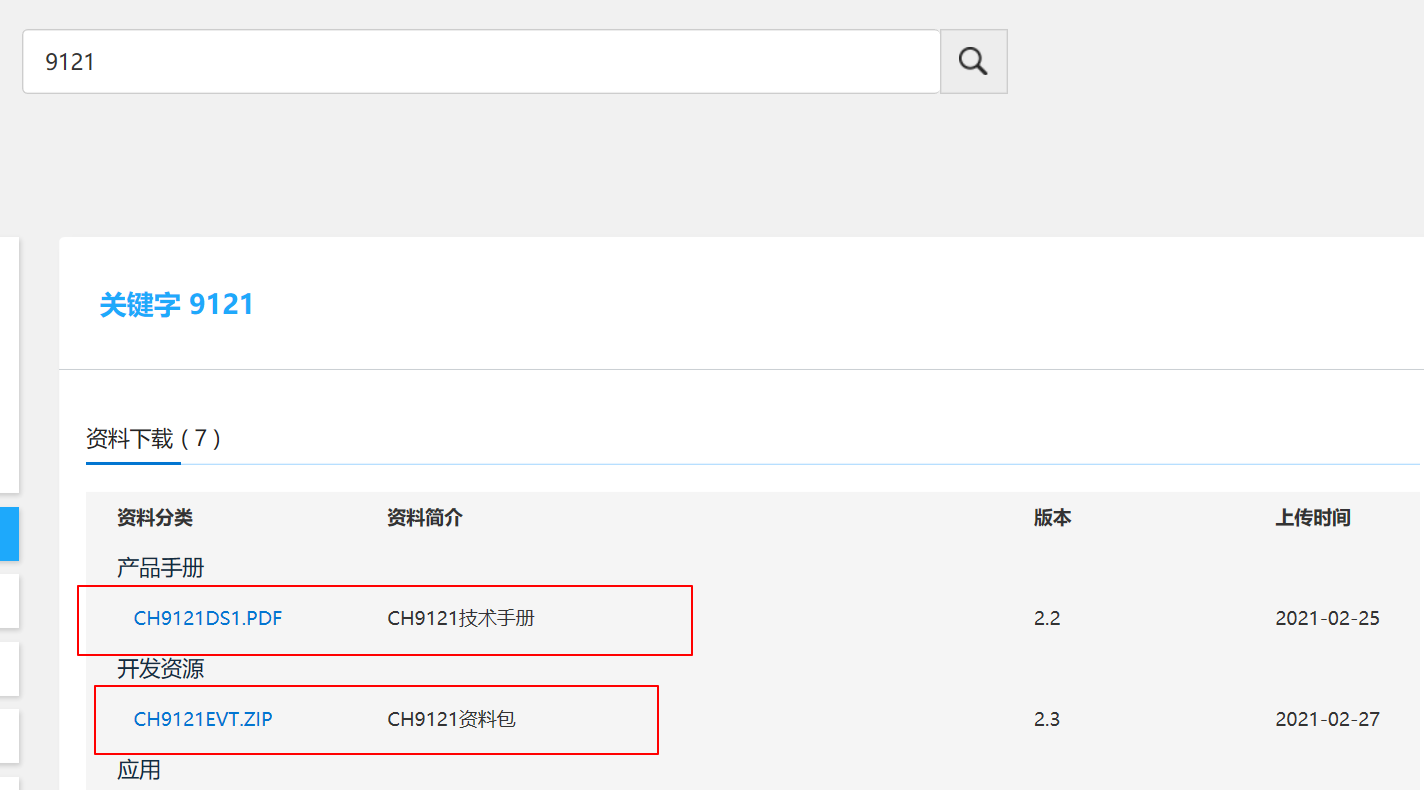

您好，您是需要CH9121端口2的串口配置命令嗎？如果是的話，可以從我們官網下載CH9121EVT，里面有端口1和端口2的串口配置命令。CH9121EVT.ZIP - 南京沁恒微電子股份有限公司 (wch.cn)

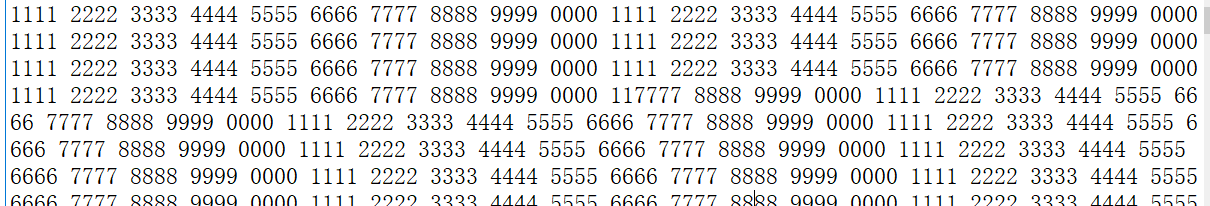

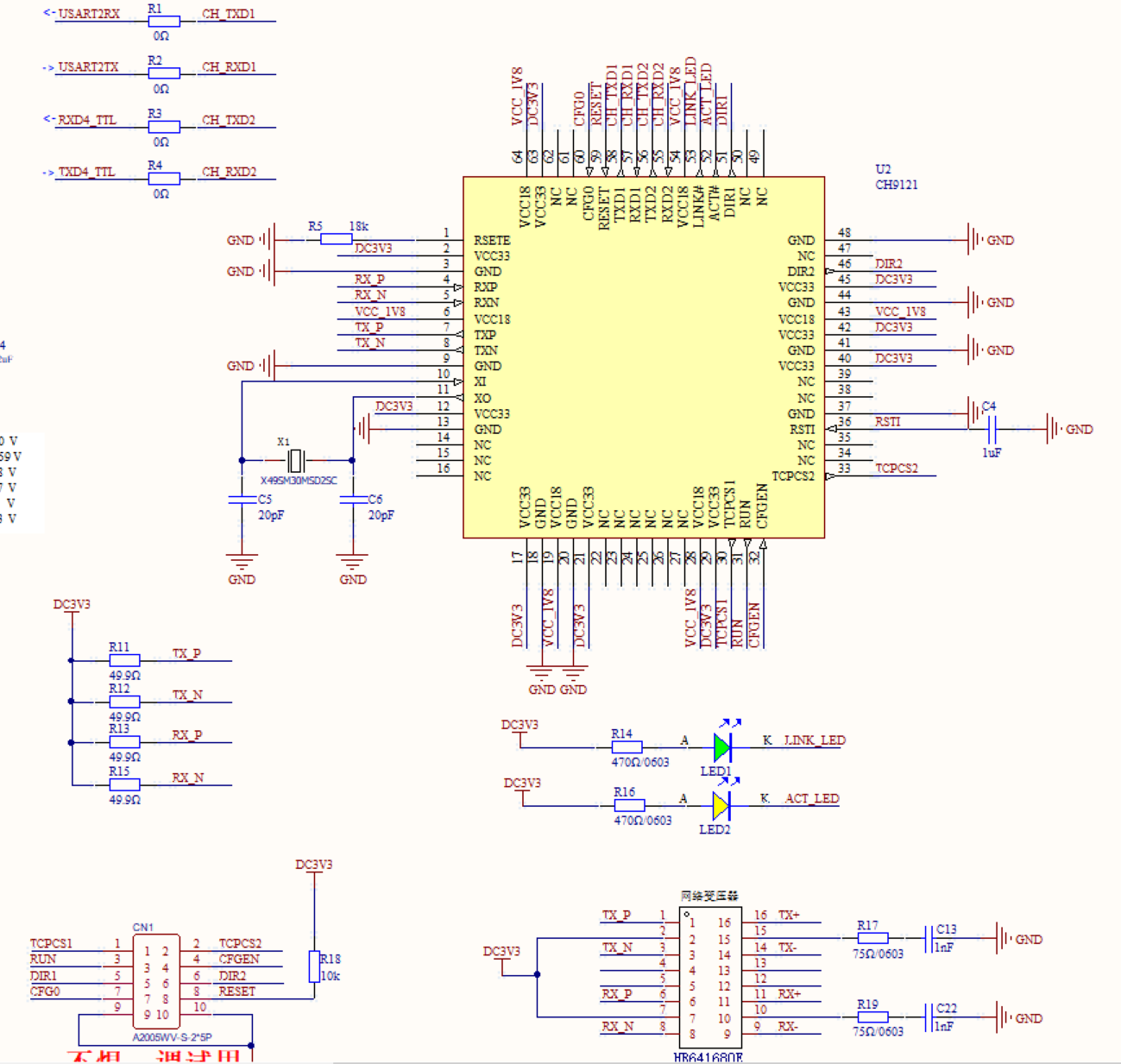

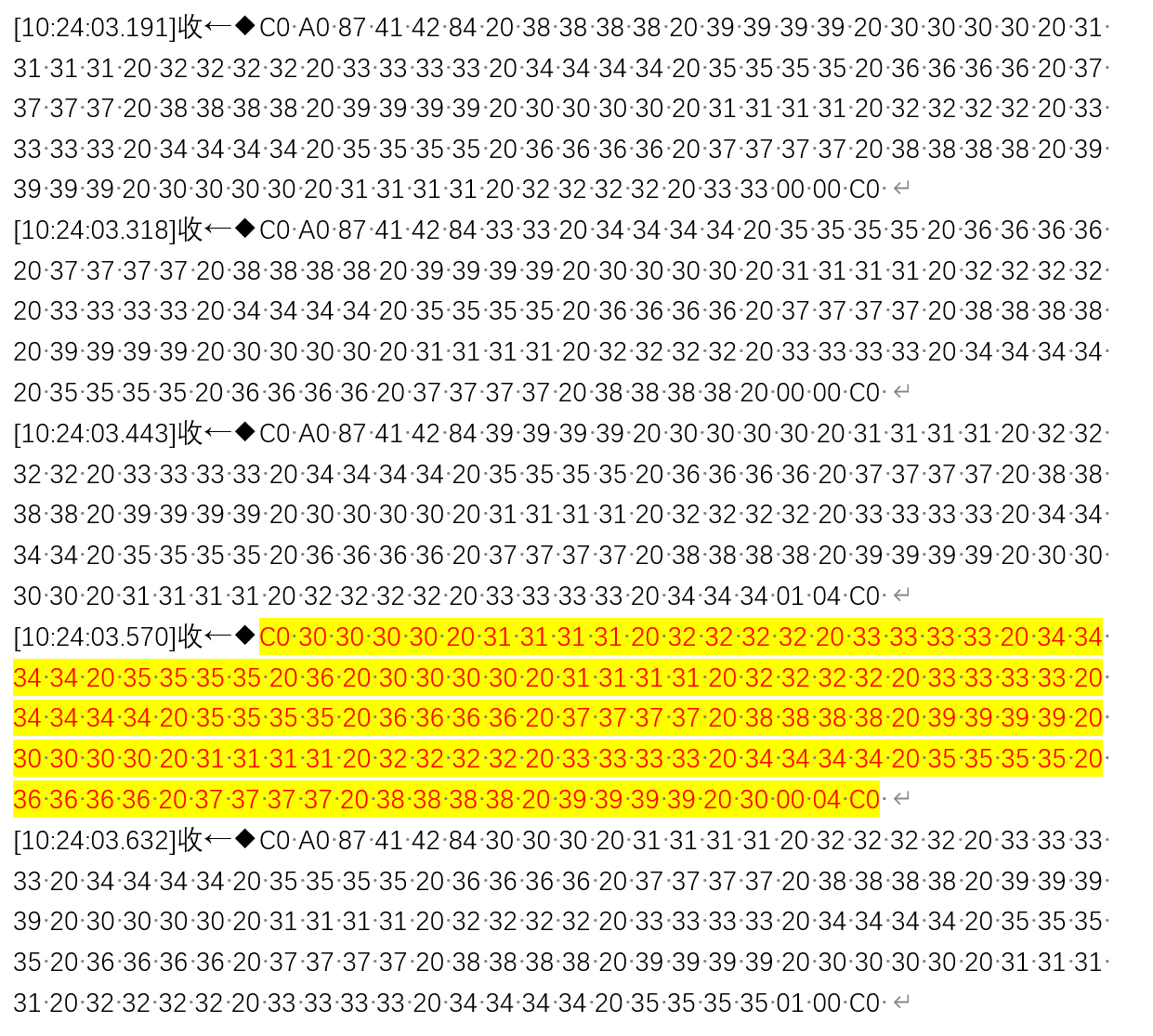

CH9121配置UDP CLIENT 模式，端口1，串口速率為38400，在幾十、上百K的連續數據時，會(huì )出現數據收錯的現象（小數據量時不會(huì )出現），實際數據發送間隔在大幾十毫秒到100多毫秒，每幀137字節。多次測試，wireshark抓包看PC發出的數據是正確的，CH9121輸出的串口數據用PC和MCU同時接收，均出錯。測試數據是規律的，出現的錯誤見圖1；底層錯誤數據幀見圖2（圖1、圖2非關聯）；原理圖見圖3。請教是什么問題。

您好，原理圖暫未看出異常，根據您提供的信息也暫時無法定位問題，具體問題您可以電話聯系025-52638370詳細咨詢
