ch9121的虛擬串口工具哪里下載
ch9121是否支持socket
ch9121的虛擬串口工具哪里下載
ch9121是否支持socket
您好,?虛擬串口工具可以發送郵件至sj@wch.cn獲取。
如果是實現Socket通訊控制的話,可以是用CH395,至8路獨立Socket通訊。
RJ45頭的RX+ RX-以及TX+ TX-之間的阻值會(huì )影響CH9121的數據傳輸嗎 我在RUN引腳接了LED燈上電能正常閃爍但是插了網線之后黃綠兩個燈不亮 PC端搜索不到設備也檢測不到心跳包 網絡(luò )管理器會(huì )時不時跳出正在識別網絡(luò )但是出現一下就沒了 現在懷疑是RJ45的兩組差分信號之間阻值影響信號傳輸 之前買的模塊兩組信號線之間的阻值大約1Ω 自己設計的電路板用的垂直安裝的RJ45 信號線之間的阻值約100Ω
我把四個上拉電阻去掉了 現在是黃燈常亮 綠燈不亮
您好,差分線上上拉的電阻需要保留。
(1)檢查一下晶振選型,最好在10ppm,網口驅動比內核IO等的時鐘要求要高
(2)觀測RUN引腳是否有持續的近2Hz方波輸出,若存在斷續的電平出現(與網卡被識別周期類似), ? ? ? ?? 芯片可能被復位。
(3)檢查輸入電源的功率是否滿足要求:3.3v和1.8v均按照150mA計算,另外由于LED、變壓器中心抽 ? ? ? ? ? 頭及上拉電阻,可適當加大3.3v電源的輸入功率。
(4)也可以更換芯片嘗試。
你好。我第一次接觸CH9121這款芯片。有幾個問題,需要問下。

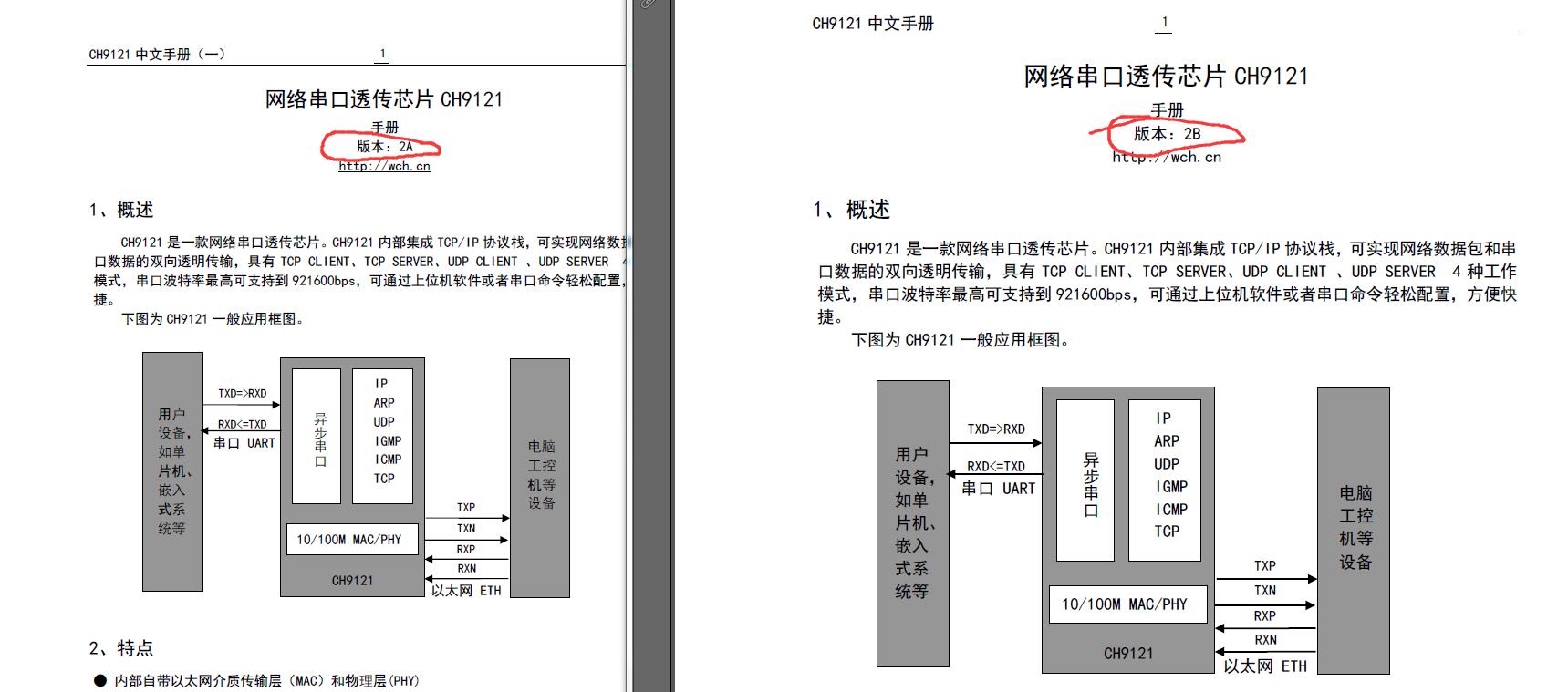

1、在網上找到了兩份資料,想問下,目前市面上銷售的芯片,是有兩個版本的芯片嗎?怎樣區分?因為這兩份資料講的芯片的引腳定義有一些地方不一樣,所以,想了解清楚免得買錯了。

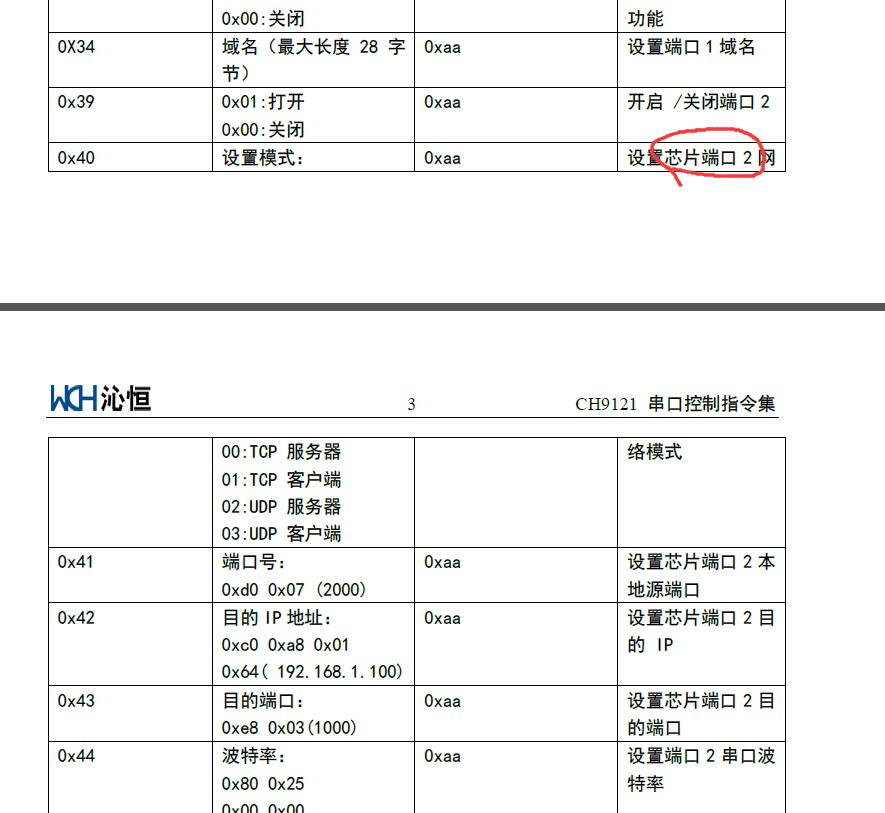

2、資料中講的端口1、端口2,指的都是串口端口嗎?
3、485信號輸入時,其A、B兩條線直接接在串口的RXD、TXD上嗎?
1、芯片手冊2B版本支持39版本的固件及以后的芯片(目前芯片最高版本為39)。
2、是的,并且每個串口分別對應一個模式的網絡(luò )端口。
3、485信號輸入,需要通過一個485轉換芯片轉為T(mén)TL在接入TXD,RXD。
你好。你講的2B手冊支持39版本的固件。芯片上寫的什么字就能說明是39版本的呢?我也是剛打算用,不清楚。
你好。CH9121供電5V時,電流達到234mA。在1分鐘內就比較熱了。想問的是,CH9121長期工作時,CH9121溫度是比較高,能穩定工作不?
您好,您只需要從我司購買,都是最新固件的CH9121。
CH9121是可以長期穩定工作的,但是這個也和使用環境,電路設計,PCB走線,干擾有一定的關系。您如果擔心熱量問題,可以加一個小的散熱片。
您好,我按照咱們官網上的CH9121PCB做的板子,目前連接不上,綠燈和黃燈都不亮。我手頭只有萬用表,只能測量到RUN引腳輸出有變化。晶振電平感覺不對,兩個引腳電壓分別是0.9v和0.4v,我覺得應該是1.65v左右是對的。電路布線與官網給的PCB基本完全一致。請教一下問題所在?急!謝謝??!我的QQ:1012572773。

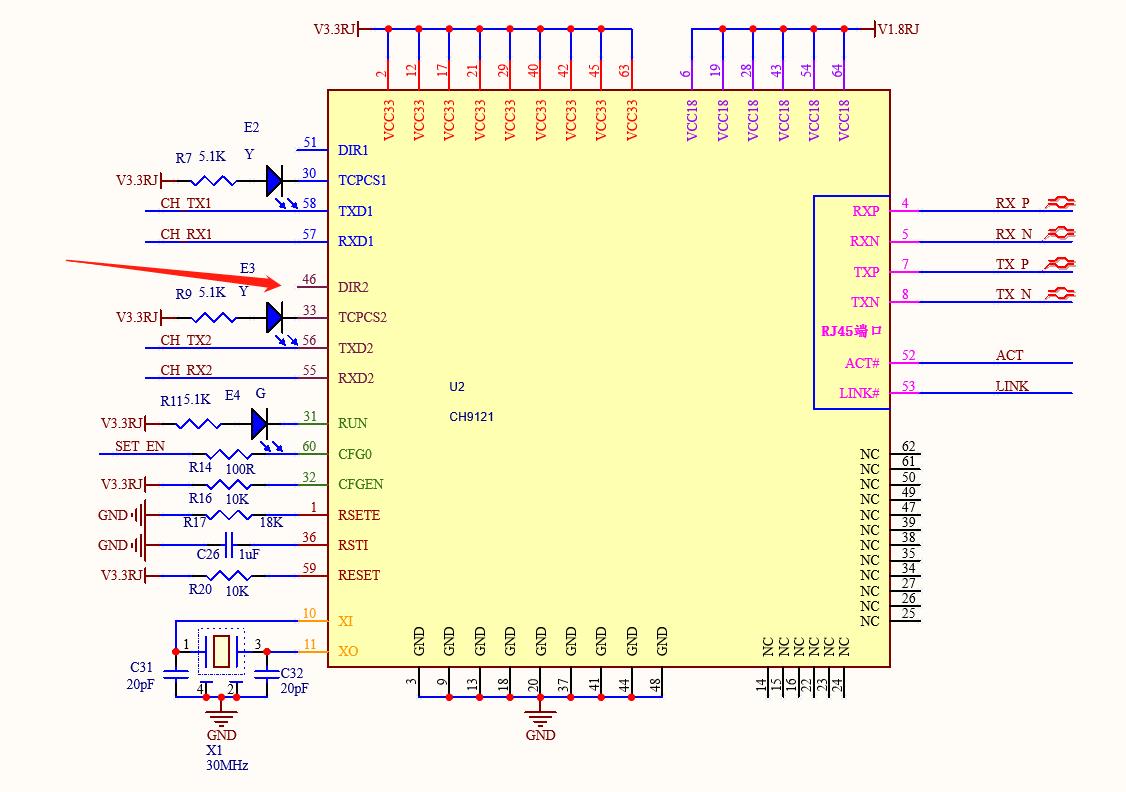

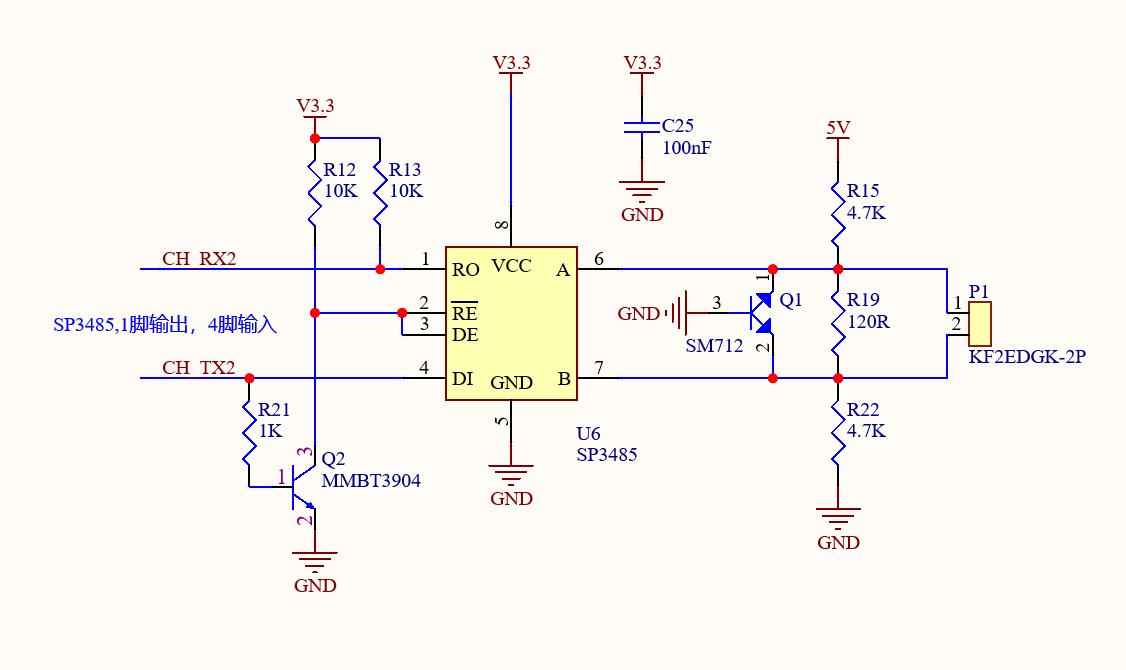

請問下,CH9121?串口2做485通訊時,前端的485芯片設計成了自動收發模式。那DIR2需要連接什么電路不?還是DIR2直接懸空也可以?
485芯片能控制自動收發,DIR2就不需要接懸空即可。
請問有沒有CH9121上位機SDK,或者只有網絡(luò )參數設置的EXE程序也可以,我們只希望客戶只設置網絡(luò )配置,不要動串口配置。有的話請幫忙發一份,非常感謝!個人信息保護,已隱藏
網絡(luò )參數的EXE文件,可以在我司官網下載,鏈接為:http://www.fszrt.cn/downloads/CH9121EVT_ZIP.html
其他資料已發送至您郵箱,請查收。?
